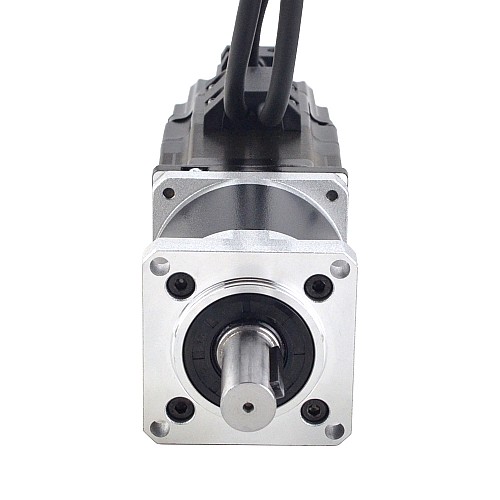

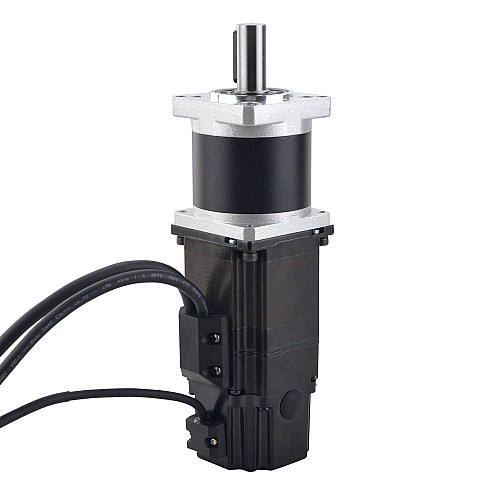

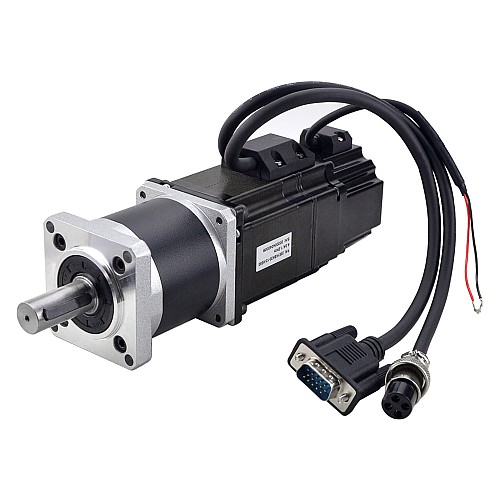

Motor de bucle cerrado Nema 23 1,2Nm(169,97oz.in) con freno electromagnético y Reductor de 50:1

0 Comentarios - Escribir Comentario

M$3,430.40

5 o más M$3,242.40

10 o más M$3,074.00

50 o más M$2,922.20

100 o más M$2,784.60

En stock: 10000
Modelo: 23E1KBK20-12-HG50
Peso bruto: 2.30kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Especificación eléctrica

Número de pieza del fabricante: 23E1KBK20-12-HG50
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 1,2Nm(169,97oz.in)
Corriente nominal/fase: 4,0A
Resistencia de fase: 0,45ohms
Inductancia: 1,4mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 55,5mm
Diámetro del eje: Φ14mm
Longitud del eje: 34mm
Longitud del eje del chavetero: 25mm
Longitud del cable: 270mm
Peso: 2,08kg

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 50:1
Eficiencia: 75%
Huelgo sin carga: <= 1,6grados
máx. Par admisible: 20Nm(2832,8oz.in)
Par admisible de momento: 40Nm(5664oz.in)
máx. Carga Radial: 250N
Ruido: <=50dB
Temperatura ambiente: 0 - 50 ℃

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de suministro máx.: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: ＜1V

Conexiones de freno

ROJO--24V+
NEGRO--24V-
2,0 Nm

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	4.0
Motor paso a paso con	Codificador/Freno/Engranajes
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción sin caja de cambios(N.m)	1.2
Especificación de Freno
Corriente de freno(A)	0.16
Par de freno(Ncm)	200
Potencia de freno(W)	4
Tensión nominal de freno(V)	24
Tiempo de respuesta(ms)	50
Tipo de freno	Freno de apagado
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Juego	<=1.6deg
Longitud del eje(mm)	34
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Caja de cambios planetaria serie HG
Tipo de eje de salida	Chavetero
