Motor paso a paso de bucle cerrado Nema 11 de eje corto 0,14Nm(19,83oz.in) Codificador 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$1,056.60

5 o más M$1,009.20

10 o más M$965.80

50 o más M$926.00

100 o más M$889.20

In Stock: 10000
Model: 11HS20-1004D-E1000-EGS
Gross Weight: 0.29kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 30

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

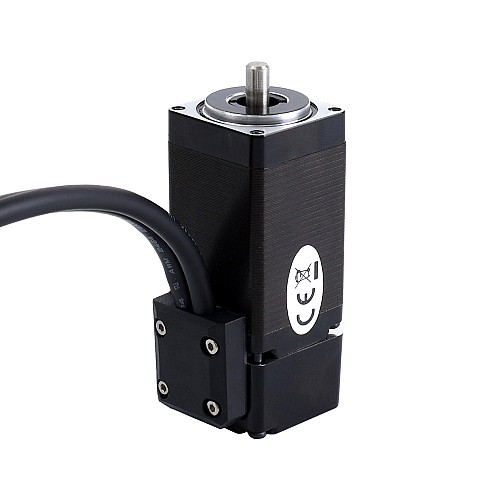

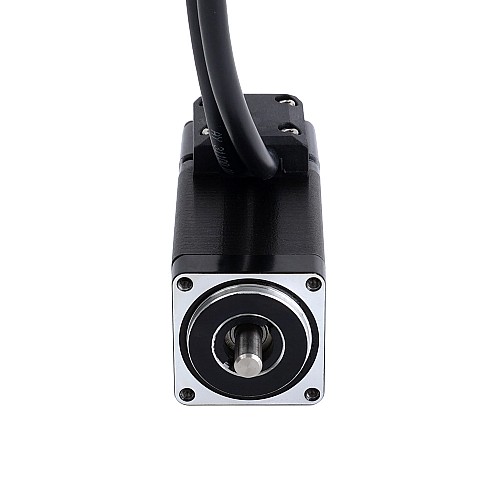

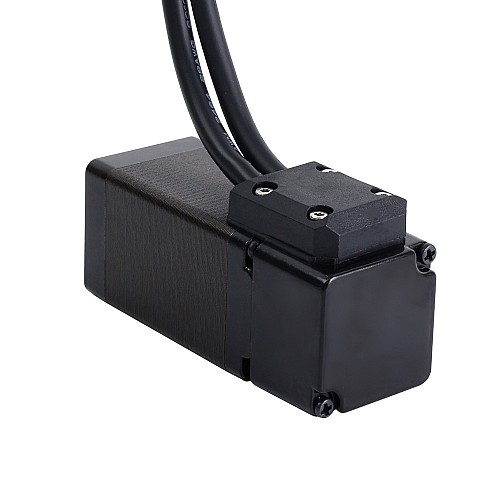

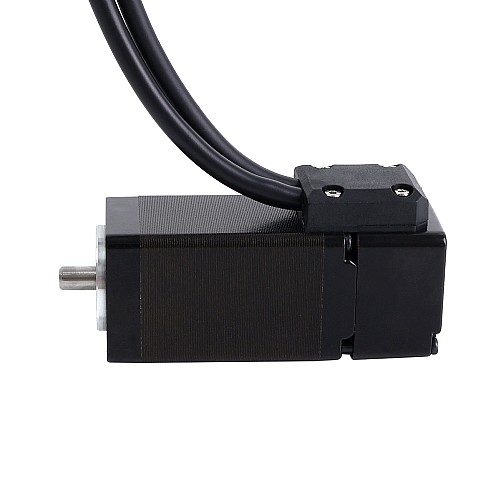

Este es un motor paso a paso de bucle cerrado Nema 11 con un codificador óptico incremental de 1000ppr(4000cpr) clasificado en 1,0A, una longitud de eje de 10mm y un par de retención de 0,14Nm(19,83oz.in). En comparación con los motores paso a paso de circuito abierto, tiene mayor precisión, mayor par, menos calor del motor, menor consumo de energía y mejor respuesta a factores externos.

Especificaciones eléctricas

Número de pieza del fabricante: 11HS20-1004D-E1000-EGS
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 0,14Nm(19,83oz.in)
Corriente nominal/fase: 1,0A
Resistencia de fase: 3,5ohmios ± 10%
Inductancia: 3,2mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 69mm
Diámetro del eje: Φ5mm
Longitud del eje: 10mm
Longitud del cable: 300mm
Peso: 0,228kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 3canales
Voltaje de suministro mínimo: 4,5V
Voltaje de alimentación máx.: 5,5V
Voltaje de salida de alto nivel: 2,4V - Vcc
Voltaje de salida de bajo nivel: ≤ 0,4V

Conexión

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Color	Negro	Verde	Rojo	Azul

Codificador	EA+	CCV	TIERRA	EB+	EB-	EA-	EZ+	EZ-
Color	Blanco	Rojo	Negro	Naranja	Gris	Amarillo	Verde	Azul

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	1
Inductancia(mH)	3.2
Resistencia de fase(ohms)	3.5
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	14
Torque de sujeción(oz.in)	19.83
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	69
Longitud del eje(mm)	10
Método de inventario	Inventario dedicado
Peso(gramos)	228
Tamaño(mm)	Nema 11 (28 x 28)
