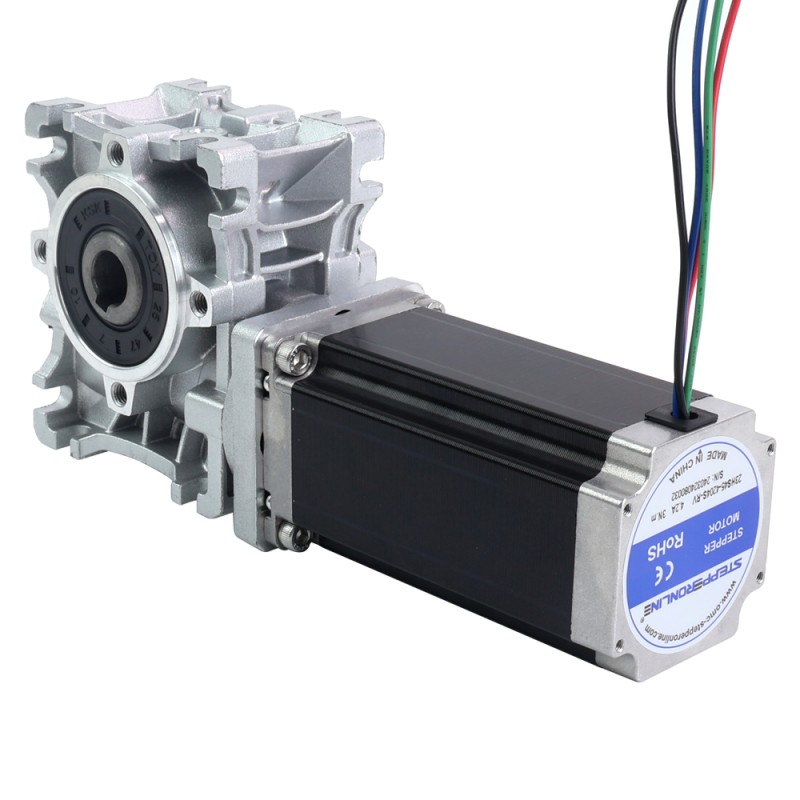

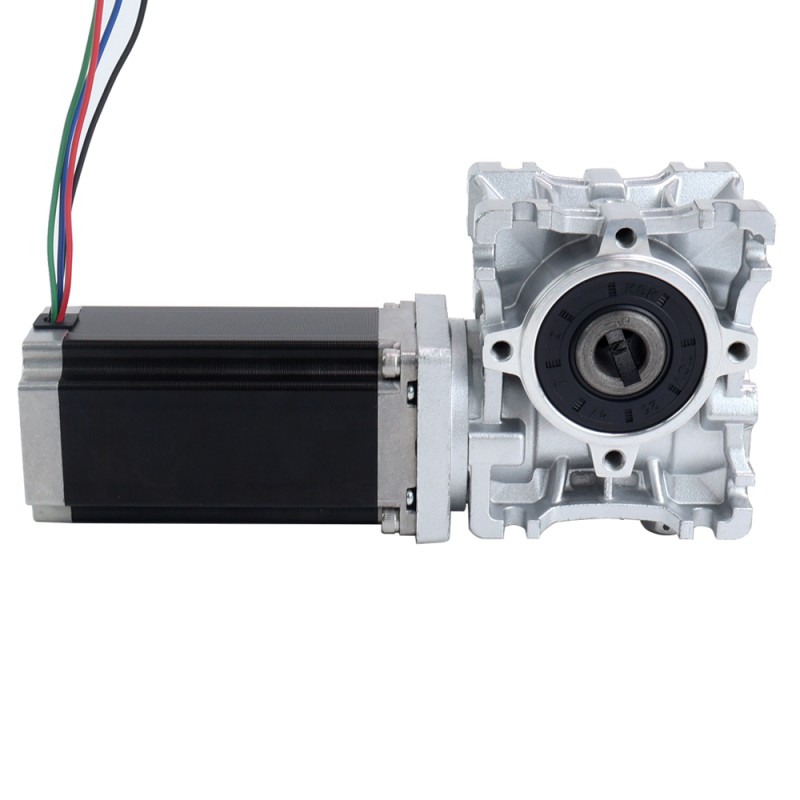

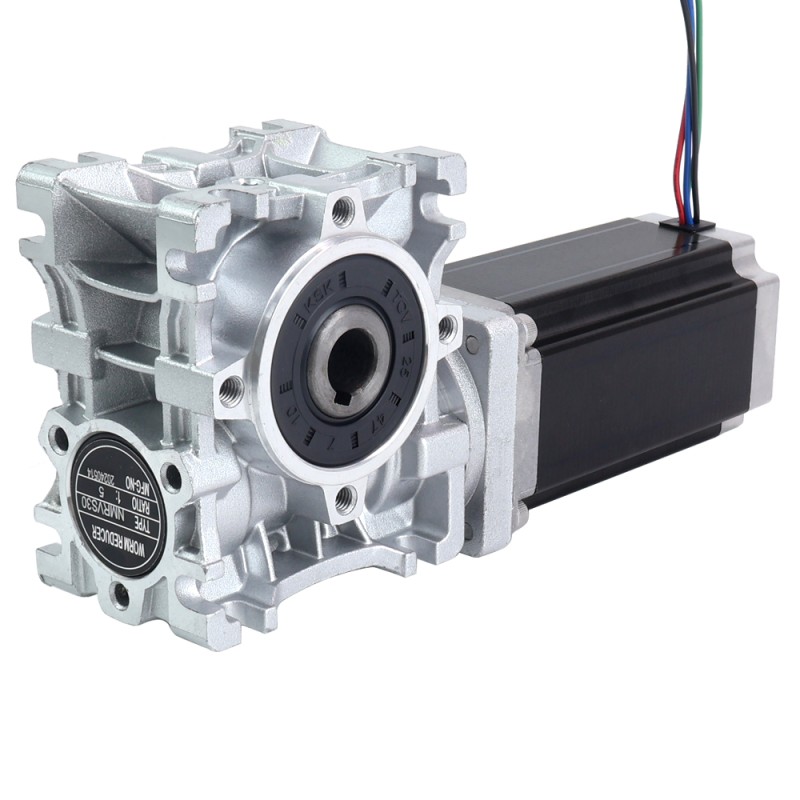

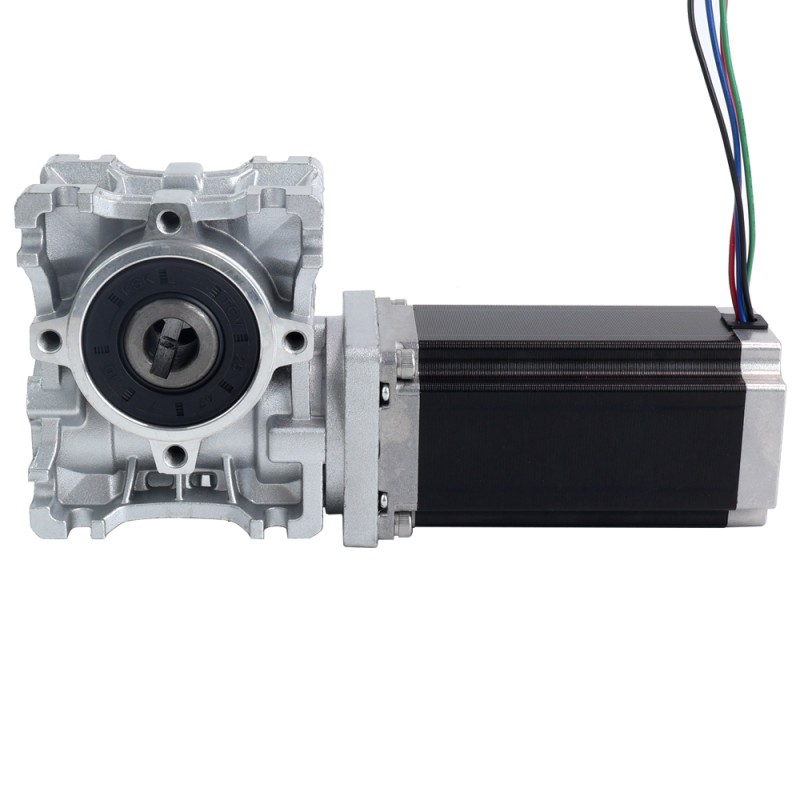

Motor Nema 23 113mm Relación de transmisión 50:1 Caja de engranajes helicoidales NMRVS30

0 Comentarios - Escribir Comentario

M$1,217.00

5 o más M$1,164.60

10 o más M$1,116.60

50 o más M$1,072.40

100 o más M$1,031.60

In Stock: 10000
Model: 23HS45-4204S-RVS30-G50
Gross Weight: 3.00kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 38

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso de tamaño Nema 23 está equipado con una caja de engranajes helicoidales de 50:1 que tiene una excelente resistencia mecánica y es particularmente liviano. El reductor de velocidad de tornillo sin fin viene con aceite sintético y permite posiciones de montaje universales, sin necesidad de modificar la cantidad de lubricante.
Su eje de salida está desplazado 90° con respecto al eje de transmisión y se caracteriza por su alta eficiencia y autobloqueo.
La gran capacidad de carga y sobrecarga garantiza una transmisión estable, con menos vibración y ruido, lo que la convierte en una buena opción para aplicaciones como enrutador CNC, grabado, fresado y torno.

Especificación eléctrica

Número de pieza del fabricante: 23HS45-4204S-RVS30-G50
Tipo de motor: paso a paso bipolar
Par motor sin caja de cambios: 3,0Nm(425oz.in)
Corriente nominal/fase: 4.2A
Resistencia de fase: 0,88ohmios
Inductancia: 3.4mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: caja de cambios helicoidal
Relación de transmisión: 50:1
Eficiencia: 55%
Juego en vacío: <=1°
Par máximo permitido de salida: 17Nm(150,46lb-in)
Salida máx. Carga radial: 1,28 kN

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del motor: 113mm
Tipo de salida: orificio hueco
Diámetro del orificio de salida: Φ14mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Si necesita un eje de salida simple o doble para el motor, puede obtenerlo a través del siguiente enlace.

Eje de salida simple para reductor de tornillo sin fin NMRV30: RV30-AS
Doble eje de salida para reductor de tornillo sin fin NMRV30: RV30-AB

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	4.2
Inductancia(mH)	3.4
Resistencia de fase(ohms)	0.88
Torque de sujeción sin caja de cambios(N.m)	3
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del orificio de salida(mm)	14
Juego	<=1deg
Longitud del cable(mm)	400
Longitud del cuerpo(mm)	113
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	50
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Caja de engranajes helicoidales
Tipo de salida	Agujero hueco
