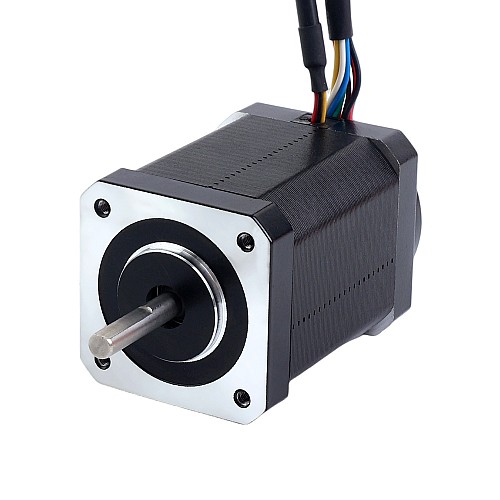

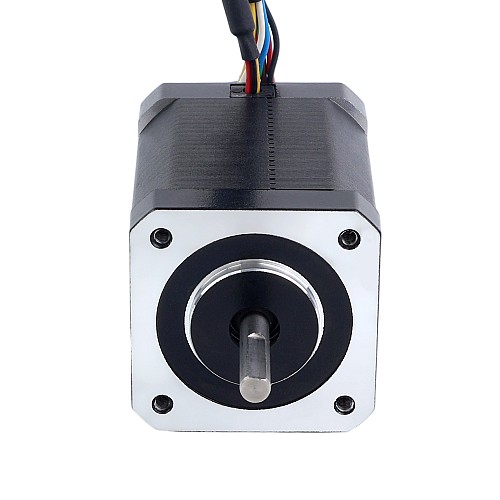

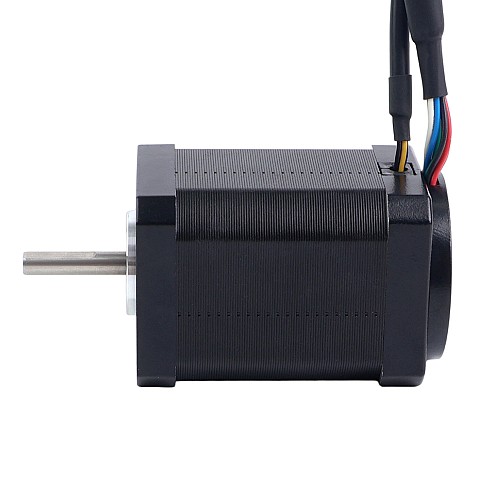

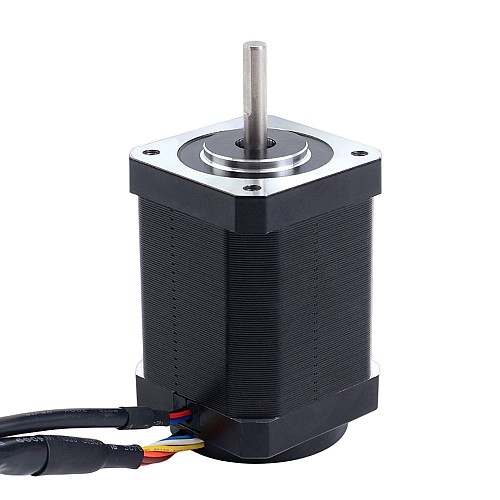

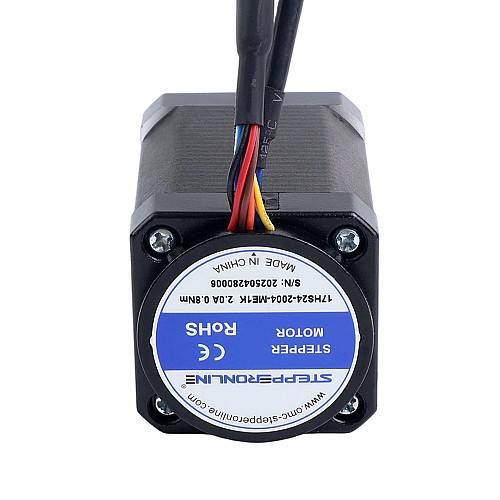

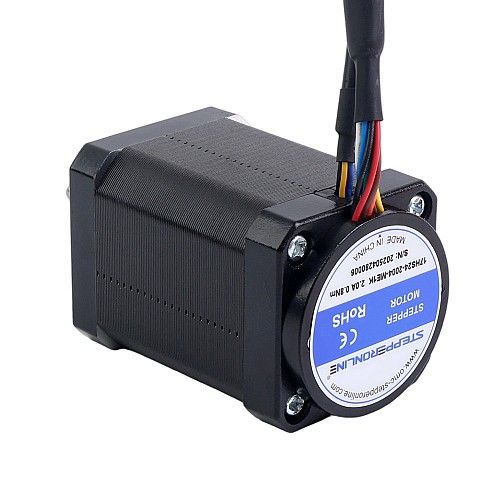

Motor de circuito cerrado Nema 17 80Ncm(113,29oz.in) con codificador magnético 1000PPR(4000CPR)

0 Comentarios - Escribir Comentario

M$360.80

5 o más M$345.80

10 o más M$332.20

50 o más M$319.60

100 o más M$307.80

In Stock: 10000
Model: 17HS24-2004-ME1K
Gross Weight: 0.61kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 28

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este motor paso a paso Nema 17 de bucle cerrado ofrece un par de mantenimiento de 80Ncm(113,29oz·in) y cuenta con una longitud compacta de 64,5mm. Integra un encoder magnético de alta resolución con salida de 3 canales y 1000PPR(4000CPR), garantizando una retroalimentación de movimiento precisa.
Las ventajas clave del encoder magnético son su tamaño compacto y relación costo-eficacia, ideales para aplicaciones con restricciones de espacio y alta relación rendimiento-precio.

Especificaciones eléctricas

Número de parte del fabricante: 17HS24-2004-ME1K
Número de fases: 2
Ángulo de paso: 1,8°
Par de mantenimiento: 80Ncm(113,29oz.in)
Corriente nominal/fase: 2,0A
Resistencia de fase: 1,30Ω±10%
Inductancia: 2,70mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tamaño del marco: 42×42mm
Longitud del cuerpo: 64,5mm
Diámetro del eje: Ø5mm
Longitud del eje: 24mm
Longitud del eje tipo D: 15mm
Longitud del cable: 500mm
Peso: 0,52kg

Especificaciones del encoder

Tipo de circuito de salida: Diferencial
Tipo de encoder: Magnético incremental
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 3 canales
Tensión de alimentación mín: 3,3V
Tensión de alimentación máx: 5,5V
Corriente de salida: 20mA
Tensión de salida alta: 5V
Tensión de salida baja: 0,2V
Frecuencia de salida máx: 400kHz

Conexión motor y encoder

Motor	A+	A-	B+	B-
Cable	Rojo	Negro	Amarillo	Azul

Encoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Cable	Rojo	Negro	Marrón	Naranja	Azul	Verde	Amarillo	Blanco

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
Canales de señal de salida	3
Corriente nominal(A)	2
Inductancia(mH)	2.7
Resistencia de fase(ohms)	1.3
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Magnético Incremental
Torque de sujeción(Ncm)	80
Torque de sujeción(oz.in)	113.29
¿Tiene curva de par/empuje?	Sí
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	64.5
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 17 (42 x 42)
