Kit V2.0 de Motor Paso a Paso de Bucle Cerrado YS Series de 1 Eje 6,50Nm(920,48oz.in) Nema 34 con Cables de 2.0m y Driver

0 Comentarios - Escribir Comentario

M$1,483.40

5 o más M$1,440.00

10 o más M$1,399.20

50 o más M$1,360.60

100 o más M$1,324.00

Stock: 200
Model: 1-CL86Y-S65-V20
Weight: 4.80kg
Location: ISO, CE

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

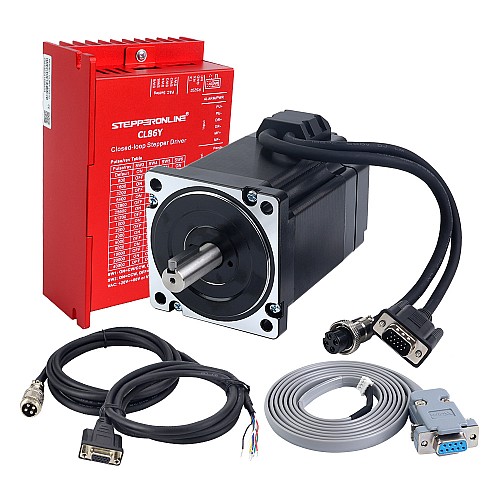

Este kit CNC incluye:

1 x 34HS39-6004D-E1000: Motor paso a paso de bucle cerrado Nema 34 serie S de 6,50Nm(920,48oz.in) Codificador 1000PPR(4000CPR)
1 x CL86Y-V20: Controlador de Motor Paso a Paso con Lazo Cerrado Serie Y V2.0 0-8,5A 20-80V AC/30-110V DC para Motor Paso a Paso Nema 34
1 x CE2-M2-18: Cables de extensión de motor y codificador de 1,7m(67") de largo
1 x CABLE-PC-2: Cable de depuración RS232

Especificación del motor

Número de pieza del fabricante: 34HS39-6004D-E1000
Tipo de motor: Motor paso a paso bipolar
Motor paso a paso Ángulo: 1,8 grados
Par de retención: 6,50Nm(920,48oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,36ohms ± 10%
Inductancia: 2,6 mH ± 20%(1KHz)
Clase de aislamiento: B 130°C [266°F]
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 120mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje de la ranura: 25mm
Longitud del cable: 300mm

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máximo: 5V
Corriente de salida: 100 mA
Alto voltaje de salida: 5V
Bajo voltaje de salida: 4,5V
Frecuencia de salida máxima: 60kHz

Especificación del controlador

Corriente pico de salida: 0 ~ 8,5A(0 ~ 6RMS)
Voltaje de entrada: 20~80V CA/30~110V CC(típico 48/60V CC)
Corriente de entrada lógica: 7~20mA
Frecuencia de entrada de pulso: 0~200kHz
Ancho de pulso: 2,5μS
Resistencia de aislamiento: 500MΩ

Conexión de motor y codificador

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

Conexión del cable de extensión del motor

ALFILER	1	2	3	4
Color	Negro	Verde	Rojo	Azul

Conexión del cable de extensión del codificador

ALFILER	2	3	1	13	11	12
Color	Rojo	Blanco	Negro	Azul	Amarillo	Verde

La CL86Y-V20 mejora la CL86Y al añadir un selector 5V/24V e incluir un cable de depuración RS232 gratuito.

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Descargue el software de depuración para controladores de pasos serie Y aquí.

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	6
Inductancia(mH)	2.6
Número de ejes	1
Referencia de voltaje de entrada(V)	24 - 80AC / 36 - 110DC
Resistencia de fase(ohms)	0.36
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	650
Torque de sujeción(oz.in)	920.48
¿Tiene curva de par/empuje?	Sí
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	No
Longitud del cable(mm)	2000
Longitud del eje(mm)	37
Método de inventario	Inventario dedicado
Producción en serie	Serie YS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero

File	Size
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
CL86Y-V20.STEP	20.11MB	Download
CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdf	858.67KB	Download
34HS39-6004D-E1000_Full_Datasheet.pdf	84KB	Download
CE2-M2-18.pdf	115.55KB	Download
34HS39-6004D-E1000_Torque_Curve.pdf	169.74KB	Download
