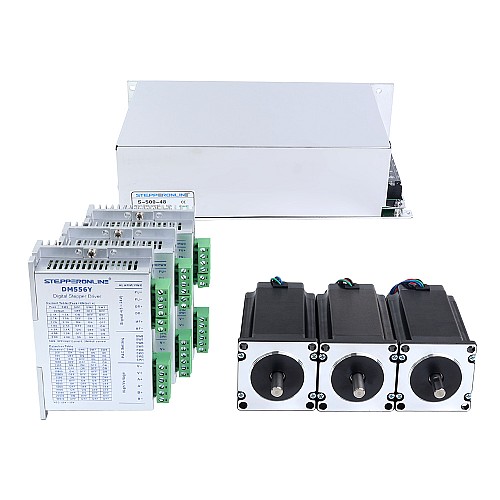

Kit de Motor Paso a Paso YS Series de 3 Ejes 3.00Nm(424.83oz.in) Nema 23 con Driver y Fuente de Alimentación de 48V

• 3 x 23HS39-5004S: motor paso a paso bipolar Nema 23 de 1,8 grados, 3,00Nm(424,83oz.in) 5,0A, 57 x 57 x 100mm, 4 cables
• 3 x DM556Y: controlador de motor paso a paso digital de la serie Y de 1,7 a 5,6A, CC de 20V a 50V para motor paso a paso Nema 23, 24, 34
• 1 x S-500-48: fuente de alimentación conmutada de 500W, 48V, 10,5A, 115/230V

Especificación del motor

• Número de pieza del fabricante: 23HS39-5004S
• Tipo de motor: motor paso a paso bipolar
• Motor paso a paso Ángulo: 1,8 grados
• Par de retención: 3,00Nm(424,83oz.in)
• Corriente nominal/fase: 5,0A
• Resistencia de fase: 0,6ohms ± 10%
• Inductancia: 2,8mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C [266°F]
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 100mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 21mm
• Longitud del corte en D: 15mm
• Número de cables: 4
• Longitud del cable: 400mm

Especificación del controlador

• Corriente pico de salida: 1,7 - 5,6A(1,2 ~ 4,0RMS)
• Voltaje de entrada: CC 20V ~ 50V
• Corriente de señal lógica: 7 - 15mA(típicamente 10mA)
• Frecuencia de entrada de pulso: 0 - 200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Especificación de la fuente de alimentación

• Número de pieza: S-500-48
• Salida de 48V CC 10,5A
• Rango de voltaje de entrada de CA: 90~135VAC/180~264VAC
• Alta eficiencia y bajo costo
• Enfriamiento de aire forzado mediante ventilador de CC incorporado
• Baja ondulación y oscilación de salida
• Protección contra sobrecorriente, sobrevoltaje, cortocircuito y sobrecalentamiento
• 215*115*50mm(L*An*Al)

Conexión
