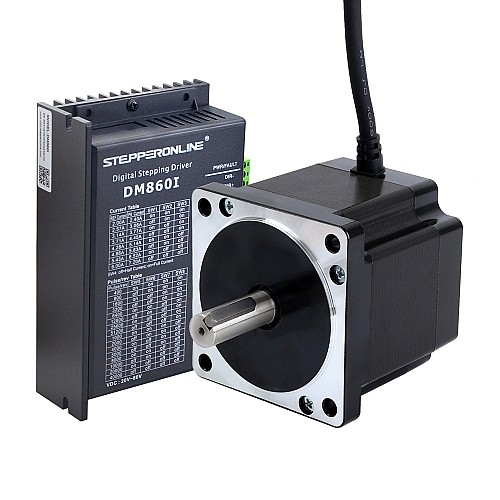

Kit CNC paso a paso de 1 eje 4,8Nm(679,74oz.in) Motor paso a paso Nema 34 y controlador

Este kit CNC incluye:

• 1 x DM860I: Controlador paso a paso digital 2.4-7.2A 20-80VDC para accionamiento CNC de motor paso a paso Nema 34
• 1 x 34HS31-6004S: Motor paso a paso Nema 34 bipolar 1,8grados 4,8Nm(679,74oz.in) 6,0 A 86x86x80mm 4 cables

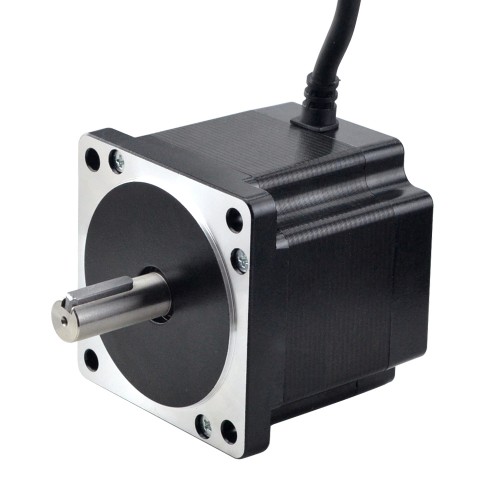

Especificación del motor

• Número de pieza del fabricante: 34HS31-6004S
• Número de fases: 2
• Ángulo de paso: 1,8grados
• Par de retención: 4,8Nm(679,74oz.in)
• Corriente nominal/fase: 6,0A
• Resistencia de fase: 0,42ohms ± 10%
• Inductancia: 3,8mH±20%(1KHz)
• Tamaño delmArco: 86 x 86mm
• Longitud del cuerpo: 80mm
• Diámetro del eje: Φ14mm
• Longitud del eje: 37mm
• Longitud del eje del chavetero: 25mm
• Número de cables: 4
• Longitud del cable: 500mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del controlador

• Corriente máxima de salida: 2,4~7,2A(6,0RMS)
• Voltaje de entrada: +20~80VCC
• Corriente de señal lógica: 7~16mA(típica 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 100MΩ
• Admite modos PUL/DIR y CW/CCW
• Reducción automática de corriente inactiva
• Adecuado para motores bifásicos y trifásicos
• Arranque suave sin "salto" cuando está encendido
• Protección contra sobretensión y sobrecorriente
• La antirresonancia proporciona un par óptimo y anula la inestabilidad de rango medio
• Frecuencia de entrada de pulsos de hasta 200KHz, compatible con TTL y entrada ópticamente aislada
• 8 corrientes máximas seleccionables que incluyen 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Tecnología de autoidentificación del motor y autoconfiguración de parámetros, ofrece respuestas óptimas con diferentes motores
• 16 resoluciones de micropasos seleccionables que incluyen 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• El paso múltiple permite una entrada de paso de baja resolución para producir una salida de micropaso más alta, por lo que ofrece un movimiento del motor más suave y también funciona bien como accionamiento CNC.

Conexión
