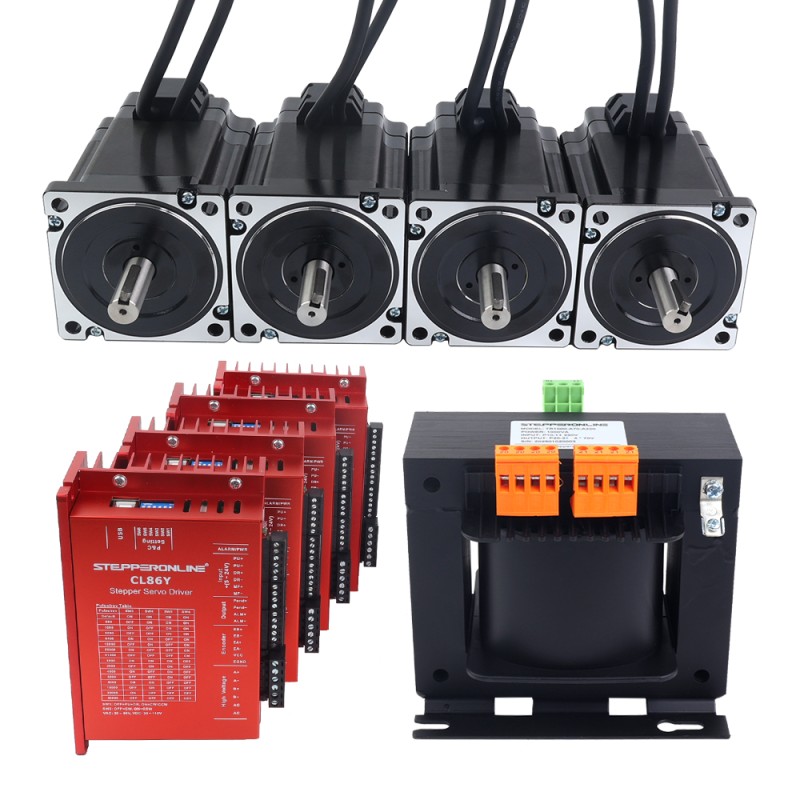

Name: Kit de de bucle cerrado de 4 ejes de la serie YS motor Nema 34 de 6,50Nm(920,48oz.in) con transformador de CA
Brand: STEPPERONLINE
SKU: 4-ACLYS65-1M5
Price: 6015.09 MXN
Availability: InStock

Kit de de bucle cerrado de 4 ejes de la serie YS motor Nema 34 de 6,50Nm(920,48oz.in) con transformador de CA

4-ACLYS65-1M5

Tipo de eje de salidaChavetero

Diámetro del eje(mm)14

Longitud del eje(mm)37

Resolución del codificador1000PPR

Consulta

Descargas

CL86Y.STPSTP · 5.44MBInicie sesión para descargar 34HS39-6004D-E1K-1M5_Torque_Curve.pdfPDF · 174.45KB Y_Series_Closed_Loop_Driver_Debugging_Software_4.11.zipZIP · 31.09MB CL86Y_user_manual.pdfPDF · 819.26KB 34HS39-6004D-E1K-1M5_Full_Datasheet.pdfPDF · 57.41KB 34HS39-6004D-E1K-1M5.STEPSTEP · 2.45MBInicie sesión para descargar

Misma serie

Modelo	Tipo de eje de salida	Diámetro del eje(mm)	Longitud del eje(mm)	Resolución del codificador	Precio	Existencias
1-ACLYS120	Chavetero	14	37	1000PPR	M$1,930.29	En stock
1-ACLYS120-1M5	Chavetero	14	37	1000PPR	M$1,848.34	En stock
1-ACLYS65	Chavetero	14	37	1000PPR	M$2,101.05	En stock
1-ACLYS65-1M5	Chavetero	14	37	1000PPR	M$1,664.63	En stock
1-CL42T-P05-V41	D	5	24	1000PPR	M$1,431.90	En stock
1-CL42T-P07-V41	D	5	24	1000PPR	M$1,468.72	En stock
1-CL42T-S01-V41	D	5	20	1000PPR	M$862.84	En stock
1-CL42T-S04-V41	D	5	24	1000PPR	M$888.74	En stock
1-CL42T-S05-V41	D	5	24	1000PPR	M$903.91	En stock
1-CL42T-S08-V41	D	5	24	1000PPR	M$923.34	En stock
1-CL57T-P12-V41	D	8	21	1000PPR	M$1,541.79	En stock
1-CL57T-P20-V41	D	8	21	1000PPR	M$1,602.10	En stock
1-CL57T-P30-V41	D	10	21	1000PPR	M$1,738.82	En stock
1-CL57T-S12-V41	D	8	21	1000PPR	M$1,032.67	En stock
1-CL57T-S20-V41	D	8	21	1000PPR	M$1,085.21	En stock
1-CL57T-S30-V41	D	10	21	1000PPR	M$1,159.95	En stock
1-CL57T-S30A-V41	D	8	21	1000PPR	M$1,190.29	En stock
1-CL57T-S40-V41	D	10	21	1000PPR	M$1,202.32	En stock
1-CL57TE-S12	D	8	21	1000PPR	M$1,040.07	En stock
1-CL57TE-S20	D	8	21	1000PPR	M$1,096.31	En stock
1-CL57TE-S30	D	10	21	1000PPR	M$1,174.20	En stock
1-CL57TE-S30A	D	8	21	1000PPR	M$1,208.79	En stock
1-CL57TE-S40	D	10	21	1000PPR	M$1,221.74	En stock
1-CL57Y-S12-V20	D	8	21	1000PPR	M$883.38	En stock
1-CL57Y-S20-V20	D	8	21	1000PPR	M$931.11	En stock
1-CL57Y-S30	D	8	22	1000PPR	M$1,441.52	En stock
1-CL57Y-S30-1M5	D	8	21	1000PPR	M$903.91	En stock
1-CL57Y-S30-1M5-V20	D	8	21	1000PPR	M$899.84	En stock
1-CL57Y-S30-V20	D	8	22	1000PPR	M$982.54	En stock
1-CL57Y-S30A-V20	D	8	21	1000PPR	M$1,026.57	En stock

Ver todo en la categoría

Kit de de bucle cerrado de 4 ejes de la serie YS motor Nema 34 de 6,50Nm(920,48oz.in) con transformador de CA

Este kit CNC incluye: 4 x 34HS39-6004D-E1K-1M5: Motor paso a paso de bucle cerrado Nema 34 serie ... Leer más

0 opiniones • Escribir una opinión

desde

M$6,015.09

5 + M$5,839.53

10 + M$5,673.77

50 + M$5,517.26

100 + M$5,369.26

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este kit CNC incluye:

4 x 34HS39-6004D-E1K-1M5: Motor paso a paso de bucle cerrado Nema 34 serie S de 6,50Nm(920,48oz.in) Codificador 1000PPR(4000CPR)
4 x CL86Y: Controlador de paso a paso de bucle cerrado serie Y de 0A 8,5A, 20A 80V CA/30A 110V CC para motor paso a paso Nema 34
1 x TR1000-A70-A220: Transformador de control cuadrado monofásico de 1000VA, 220VAC a 4 x 70VAC, 50/60Hz

Especificación del motor

Número de pieza del fabricante: 34HS39-6004D-E1K-1M5
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 6,50Nm(920,48oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,43ohms ± 10%
Inductancia: 2,6mH ± 20%(1kHz)
Clase de aislamiento: B 130°C [266°F]
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 120mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje de la ranura: 25mm
Longitud del cable: 1500mm

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Voltaje de alimentación mínimo: 4V
Voltaje de alimentación máximo: 5V
Corriente de salida: 100 mA
Alto voltaje de salida: 5V
Bajo voltaje de salida: 4,5V
Frecuencia de salida máxima: 60kHz

Controlador Especificación

Corriente pico de salida: 0~8,5A (0~6 RMS)
Voltaje de entrada: 20~80V CA/30~110V CC (típico 48/60V CC)
Corriente de entrada lógica: 7~20mA
Frecuencia de entrada de pulso: 0~200kHz
Ancho de pulso: 2,5μS
Resistencia de aislamiento: 500MΩ

Especificaciones del transformador

Número de pieza: TR1000-A70-A220
Fase: monofásica
Potencia: 1000VA
Transformador primario Voltaje nominal: 4 x 70VAC,
Voltaje de carga: 220VAC ± 5%
Frecuencia: 50/60Hz
Estructura de la bobina: cuadrada
Clase de aislamiento: Clase B(130℃)
Tamaño del marco: 169 x 127 x 165mm
Distancia del orificio de instalación: 136 x 105mm

Conexión del motor y el codificador

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

PIN	Negro	Rojo	Blanco	Amarillo	Verde	Azul
Encoder	EA+	VCC	GND	EB+	EB-	EA-

Tipo de producto
Tipo de producto	Kit de Crcuito Cerrado
Especificación Eléctrica
¿Tiene curva de par/empuje?	Sí
Canales de señal de salida	2
Corriente nominal(A)	6
Inductancia(mH)	2.6
Número de ejes	4
Referencia de voltaje de entrada(V)	24 - 80AC / 36 - 110DC
Resistencia de fase(ohms)	0.43
Resolución del codificador	1000PPR
Tipo de circuito de salida	Tipo diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	650
Torque de sujeción(oz.in)	920.48
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	Transformador
Longitud del cable(mm)	1500
Longitud del eje(mm)	37
Producción en serie	Serie YS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero
