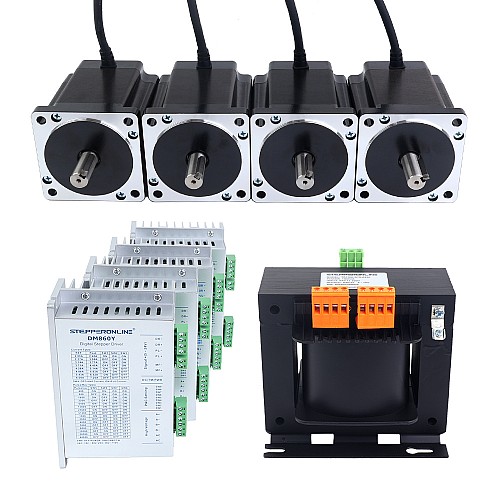

Kit de motor de 4 ejes de la serie YS 8,0Nm(1132,89oz.in) motor Nema 34 y controlador & Transformador CA

• 4 x34HS39-6004S: Motor paso a paso Nema 34 serie S 8,0Nm(1132,89oz.in) 6,0A 86 x 86 x 98mm 4 cables
• 4 x DM860Y: Controlador paso a paso digital serie Y 2,4-7,2A CA 18V-80V/CC 36V-110V para motor Nema 34
• 1 x TR1000-A70-A220: Transformador de control cuadrado monofásico de 1000VA 220VAC a 4 x 70VAC, 50/60Hz

Especificación del motor

• Número de pieza del fabricante: 34HS39-6004S
• Número de fase: 2
• Ángulo de paso: 1,8 grados
• Par de retención: 8,0Nm(1132,89oz.in)
• Corriente nominal/fase: 6,0A
• Resistencia de fase: 0,55ohms ± 10%
• Inductancia: 4,6mH ± 20%(1kHz)
• Clase de aislamiento: B 130°C [266°F]
• Tamaño del marco: 86 x 86mm
• Longitud del cuerpo: 98mm
• Diámetro del eje: Φ14mm
• Longitud del eje: 32mm
• Longitud del eje de la ranura: 25mm
• Número de cables: 4
• Longitud del cable: 500mm

Especificaciones del controlador

• Corriente pico de salida: 2,4 - 7,2A (2,0 ~ 6,0RMS)
• Corriente de señal lógica: 7 - 15mA(típicamente 10mA)
• Frecuencia de entrada de pulso: 0 - 200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ
• Voltaje de entrada: CA 18V ~ 80V/CC 36V-110V (la alimentación CC +/- se puede conectar en cualquier orden)

Especificaciones del transformador

• Número de pieza: TR1000-A70-A220
• Fase: monofásica
• Potencia: 1000VA
• Tensión nominal primaria: 4 x 70VAC,
• Tensión de carga: 220VAC ± 5%
• Frecuencia: 50/60Hz
• Estructura de la bobina: cuadrada
• Clase de aislamiento: clase B(130℃)
• Tamaño del marco: 169 x 127 x 165mm
• Distancia del orificio de instalación: 136 x 105mm

Conexión
