Name: Kit de 1 eje para máquina de la serie YS motor Nema 34 de 12,0Nm(1699,34oz.in) controlador y transformador de CA
Brand: STEPPERONLINE
SKU: 1-DM860Y-TR120
Price: 1567.14 MXN
Availability: InStock

Kit de 1 eje para máquina de la serie YS motor Nema 34 de 12,0Nm(1699,34oz.in) controlador y transformador de CA

1-DM860Y-TR120

Tipo de eje de salidaChavetero

Torque de sujeción(Ncm)1200

Torque de sujeción(oz.in)1699.34

Tamaño(mm)Nema 34 (86 x 86)

Consulta

Descargas

34HS59-6004S.STEPSTEP · 1.06MBInicie sesión para descargar 34HS59-6004S_Torque_Curve.pdfPDF · 159.6KB DM860Y.STPSTP · 4.77MBInicie sesión para descargar DM860Y_User_Manual_V1.0.pdfPDF · 725.02KB Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MB 34HS59-6004S_Full_Datasheet.pdfPDF · 216.21KB

Misma serie

Modelo	Tipo de eje de salida	Torque de sujeción(Ncm)	Torque de sujeción(oz.in)	Tamaño(mm)	Precio	Existencias
1-DM542T-23HS30	D	200	283.22	Nema 23 (57 x 57)	M$536.50	En stock
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	M$543.90	En stock
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	M$653.98	En stock
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	M$937.03	En stock
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	M$469.72	En stock
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	M$473.60	En stock
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	M$568.32	En stock
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	M$825.84	En stock
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	M$492.47	En stock
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	M$775.34	En stock
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	M$690.79	En stock
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	M$1,033.78	Bajo pedido
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	M$594.78	En stock
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	M$700.78	En stock
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	M$609.21	En stock
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	M$892.26	En stock
1-DM860I-34HS31	Chavetero	480	679.74	Nema 34 (86 x 86)	M$929.63	En stock
1-DM860I-34HS31-SALE	Chavetero	480	679.74	Nema 34 (86 x 86)	M$908.17	En stock
1-DM860I-34HS39	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,003.07	En stock
1-DM860I-34HS39-SALE	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,062.09	En stock
1-DM860I-34HS45	Chavetero	820	1161.45	Nema 34 (86 x 86)	M$1,045.81	En stock
1-DM860I-34HS45-SALE	Chavetero	820	1161.45	Nema 34 (86 x 86)	M$1,021.57	En stock
1-DM860I-34HS59	Chavetero	1200	1699.68	Nema 34 (86 x 86)	M$1,205.28	En stock
1-DM860I-S120	Chavetero	1200	1699.34	Nema 34 (86 x 86)	M$1,591.00	En stock
1-DM860I-S80	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,388.98	En stock
1-DM860T-34HS31	Chavetero	450	637	Nema 34 (86 x 86)	M$1,431.16	Bajo pedido
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	M$1,736.60	Bajo pedido
1-DM860TE-34HS31	Chavetero	450	637.25	Nema 34 (86 x 86)	M$1,079.66	En stock
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	M$889.30	En stock
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	M$888.74	En stock

Ver todo en la categoría

Kit de 1 eje para máquina de la serie YS motor Nema 34 de 12,0Nm(1699,34oz.in) controlador y transformador de CA

Este kit CNC incluye: 1 x 34HS59-6004S: Motor paso a paso Nema 34 serie S bipolar 1,8 grados 12,0... Leer más

0 opiniones • Escribir una opinión

desde

M$1,567.14

5 + M$1,521.44

10 + M$1,478.34

50 + M$1,437.45

100 + M$1,398.97

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

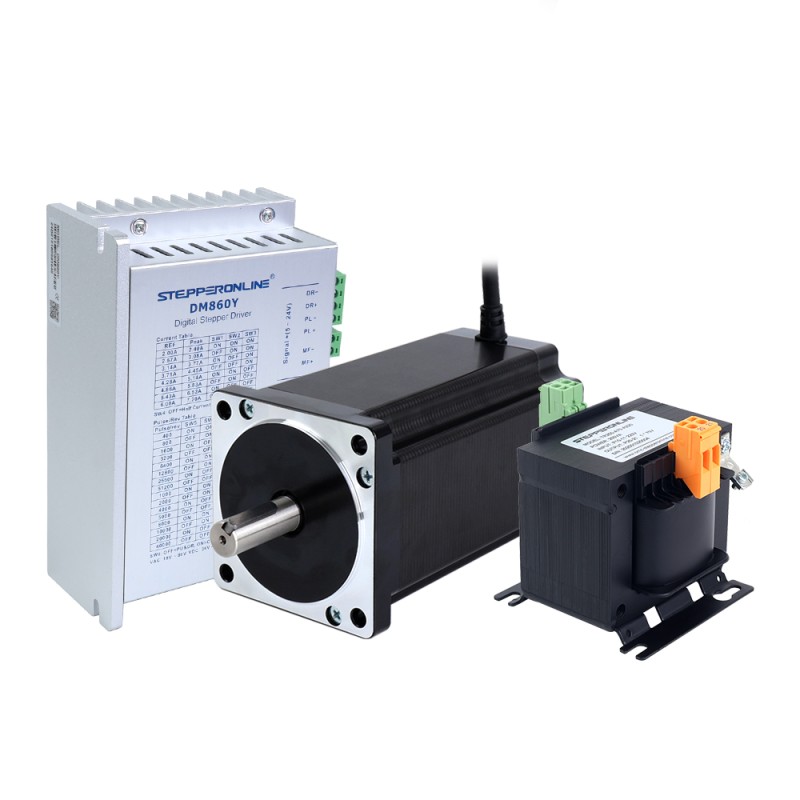

Este kit CNC incluye:

1 x 34HS59-6004S: Motor paso a paso Nema 34 serie S bipolar 1,8 grados 12,0Nm(1699,34oz.in) 6,0A 86 x 86 x 151,5mm 4 cables
1 x DM860Y: controlador paso a paso digital serie Y 2,4-7,2A CA 18V-80V/CC 36V-110V para motor Nema 34
1 x TR250-A70-A220: transformador de control cuadrado monofásico de 250VA 220VAC a 70VAC 50/60Hz

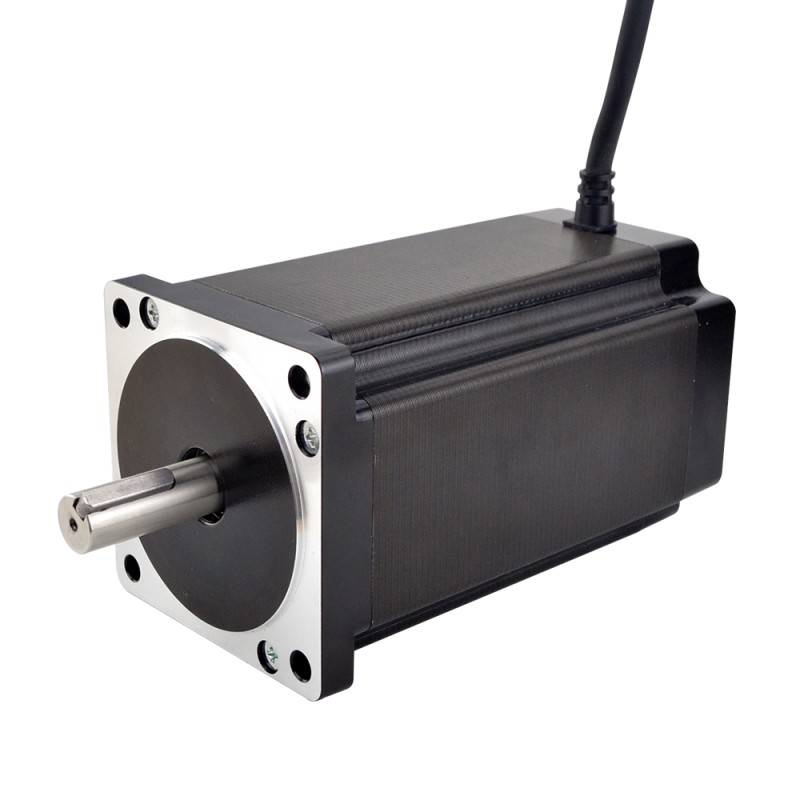

Especificaciones del motor

Número de pieza del fabricante: 34HS59-6004S
Número de fases: 2
Motor paso a paso Ángulo: 1,8 grados
Par de retención: 12,0Nm(1699,34oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,7ohms ± 10%
Inductancia: 7,9mH ± 20%(1kHz)
Clase de aislamiento: B 130°C [266°F]
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 151,5mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje de la ranura de chaveta: 25mm
Número de cables: 4
Longitud del cable: 500mm

Especificación del controlador

Corriente pico de salida: 2,4 - 7,2A (2,0 ~ 6,0RMS)
Corriente de señal lógica: 7 - 15mA(típicamente 10mA)
Frecuencia de entrada de pulso: 0 - 200kHz
Ancho de pulso: 2,5μS
Resistencia de aislamiento: 500MΩ
Voltaje de entrada: CA 18V ~ 80V/CC 36V-110V (la alimentación CC +/- se puede conectar en cualquier orden)

Especificación del transformador

Número de pieza: TR250-A70-A220
Fase: única Fase
Potencia: 250VA
Tensión nominal primaria: 70VAC
Tensión de carga: 220VAC ± 5%
Frecuencia: 50/60Hz
Estructura de la bobina: cuadrada
Clase de aislamiento: Clase B(130℃)
Tamaño del marco: 97 x 104 x 106mm
Distancia del orificio de instalación: 80 x 84mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Equipo de Circuito Abierto
Especificación Eléctrica
¿Tiene curva de par/empuje?	Sí
Nº de fase	2
Número de ejes	1
Referencia de voltaje de entrada(V)	18 - 80AC / 36 - 110DC
Torque de sujeción(Ncm)	1200
Torque de sujeción(oz.in)	1699.34
Especificación Física
Diámetro del eje(mm)	14
Fuente de alimentación	Transformador
Longitud del eje(mm)	37
Producción en serie	Serie YS
Tamaño(mm)	Nema 34 (86 x 86)
Tipo de eje de salida	Chavetero
