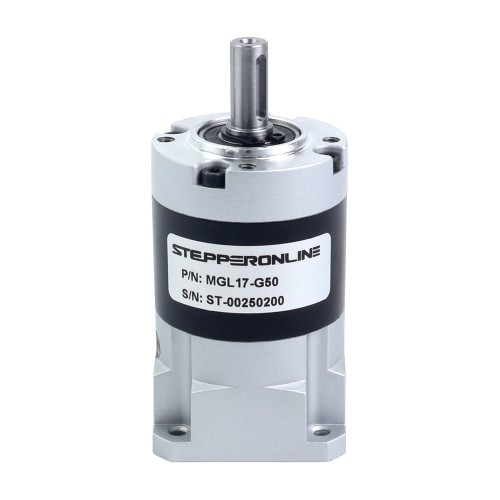

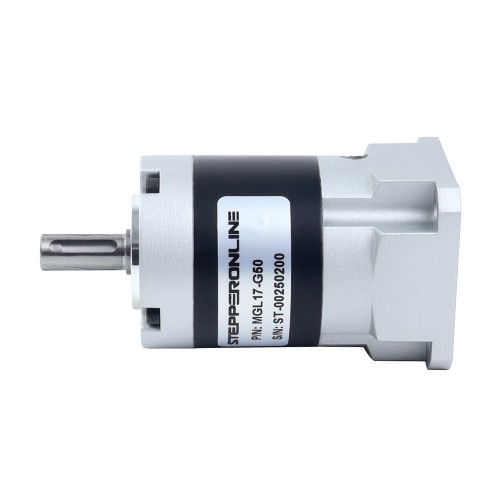

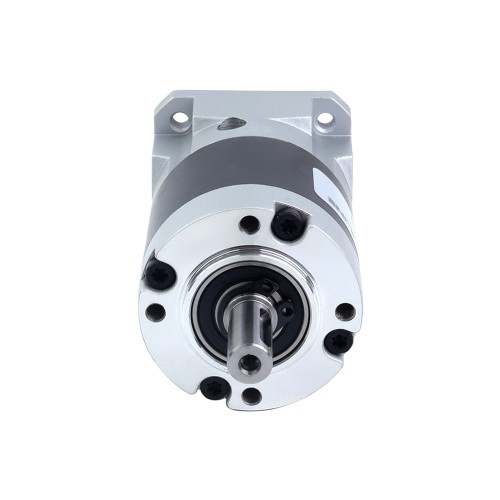

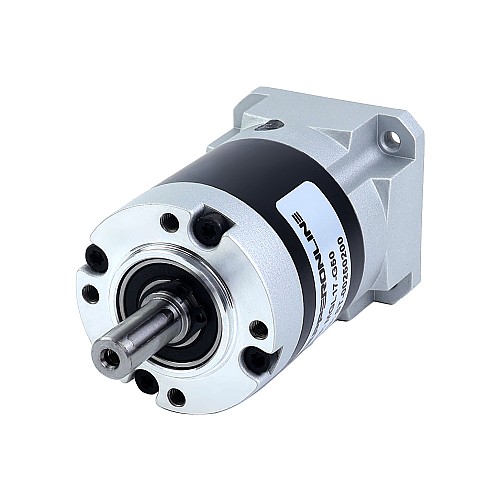

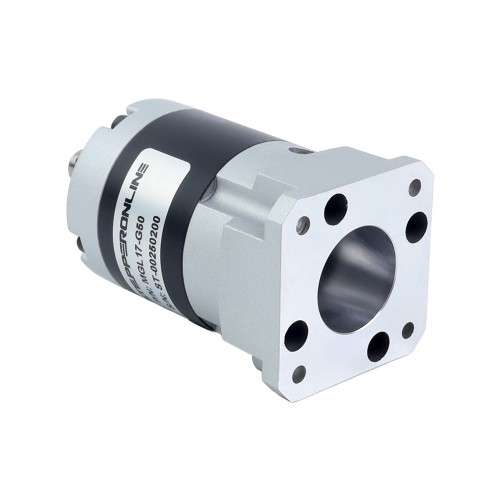

Relación de engranajes caja de engranajes planetarios de la serie MGL 50:1 45arc-min para eje 5mm Motor Nema 17 estándar

La caja de engranajes planetarios de alta precisión de la serie MGL presenta una relación de transmisión de 50:1 y un juego máximo de 45 arco-min. A diferencia de las cajas de engranajes de la serie MG, la serie MGL está diseñada para adaptarse a motores Nema 17 estándar con ejes estándar. Esto permite una mayor flexibilidad en la caja de engranajes que se adapta al motor.

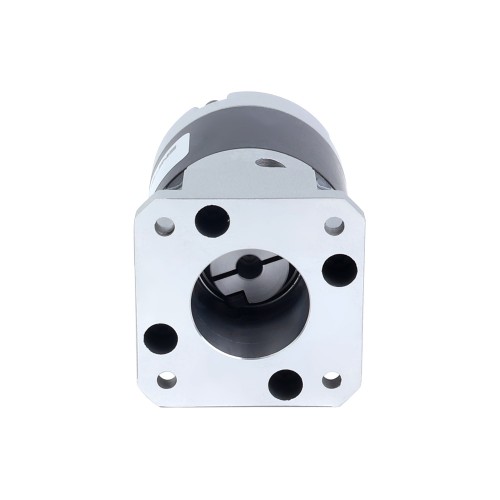

Esta caja de engranajes planetarios en línea viene con un acoplamiento de eje de entrada integrado, lo que la hace compatible con ejes estándar de 5mm de diámetro de motores paso a paso Nema 17, motores de CC sin escobillas y motores de CC con escobillas.

Especificaciones de la caja de cambios

• Número de pieza: MGL23-G5-D8
• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Metalurgia de polvos
• Relación de engranajes: 50:1
• Eficiencia: 80%
• Inercia del rotor: 0,03kg·cm²
• Juego en vacío: <=45arcmin
• Par máximo admisible: 10Nm(88,51lb-in)
• Par de momento admisible: 20Nm(117,02lb-in)
• Carga axial máxima del eje: 100N
• Eje Carga radial máxima: 300N
• Ruido: <=55dB
• Clasificación de impermeabilidad: IP54
• Vida útil: 20 000 horas

Especificaciones físicas

• Tamaño del marco: 42 x 42mm
• Longitud de la caja de cambios: 66mm
• Velocidad de entrada nominal: 1000rpm
• Velocidad de entrada máxima: 2000rpm
• Tipo de eje de salida: Chavetero
• Diámetro del eje de salida: Φ8mm
• Longitud del eje de salida: 21,5mm
• Diámetro del eje de entrada: Φ5mm
• Longitud del eje de entrada: 21,5-25mm
