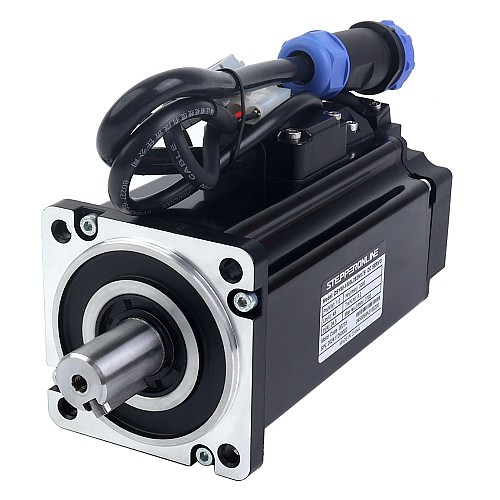

DSY Serie 1000W Motor Servo CC CANopen 24-70VDC 3,20Nm con Freno 3000rpm Encoder Incremental 17-Bit IP65

0 Comentarios - Escribir Comentario

M$8,236.20

5 o más M$6,073.20

10 o más M$5,726.20

50 o más M$5,416.60

100 o más M$5,138.80

In Stock: 10000
Model: DSY-C1000L2B2-M17S
Gross Weight: 6.05kg
Certificated: ISO, CE

Sold: 2

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

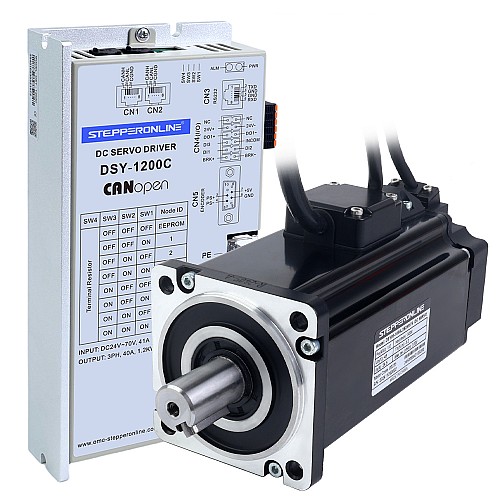

Este es el último sistema servo DC de la serie DSY, que consta de un motor servo 48VDC 1000W con freno 24V 8,5W y un servoaccionamiento CANopen 24-70VDC 1200W. El motor servo tiene un par nominal de 3,20Nm, un par máximo de 9,60Nm y una velocidad nominal de 3000rpm.
El sistema servo DSY-C admite comunicación CANopen, con mecanismos integrados de detección de errores y retransmisión. En comparación con RS485, ofrece tiempos de respuesta más rápidos, mayor inmunidad al ruido y soporte para redes multi-maestro.
Puede utilizarse en diversas aplicaciones como robots móviles(AMR, AGV), robots de servicio, robots especiales, logística y clasificación, equipos médicos, instrumentos e industrias ligeras, donde las restricciones de voltaje y tamaño son importantes.

Elementos del Kit

1 x DSY-1200C: Servoaccionamiento DC CANopen 1200W
1 x DSY80-1000L2B2M17S: Motor servo DC 1000W 48V 3000rpm 3,20Nm con freno Encoder 17 bits IP65

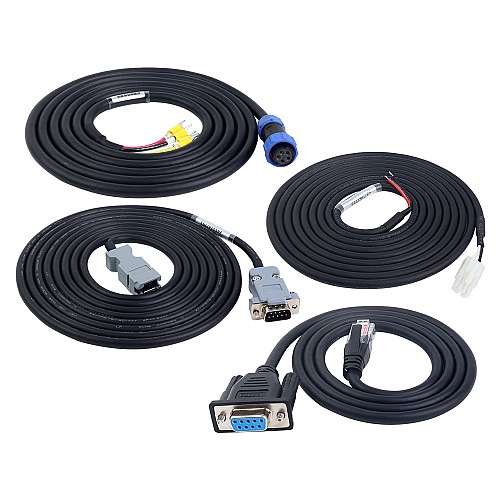

1 x P2-DS-03P30M: Cable de motor 3,0m
1 x P1-DS-03M-S: Cable de freno 3,0m
1 x E2-DS-03AM: Cable de encoder 3,0m
1 x RS232-5: Cable de depuración 1,0m

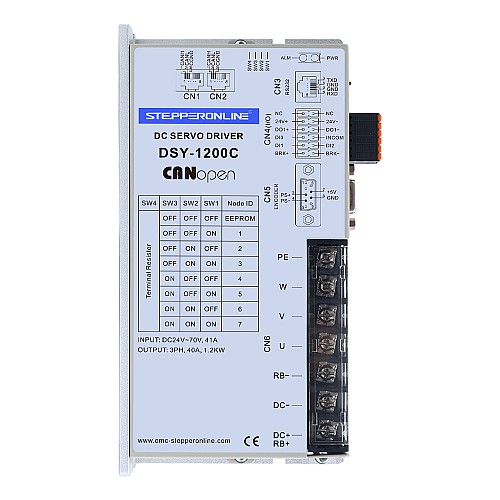

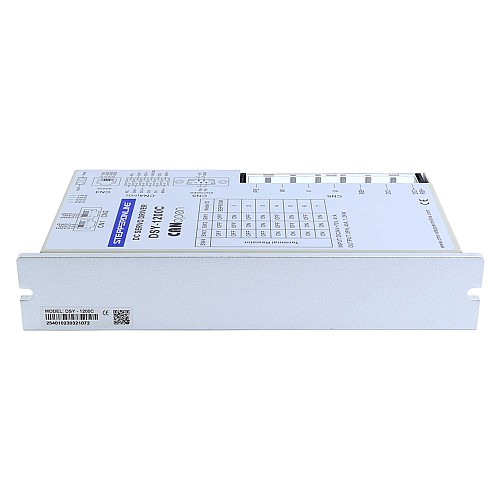

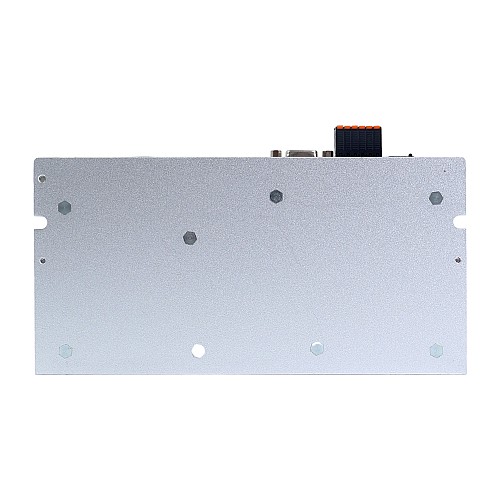

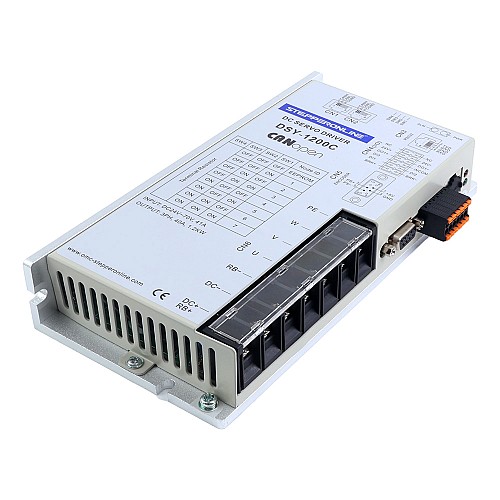

Especificaciones del driver servo

Número de pieza: DSY-1200C
Método de control: CANopen
Corriente de salida continua: 40,0A
Corriente de salida máxima: 120,0A
Entrada de alimentación: 24-70VDC
Potencia nominal 1200W
Dimensiones: 200*100*35,8mm

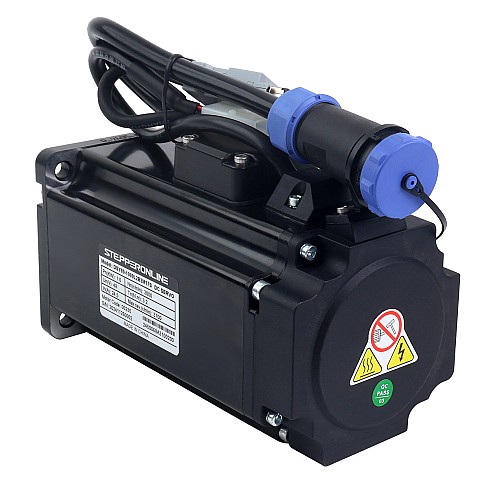

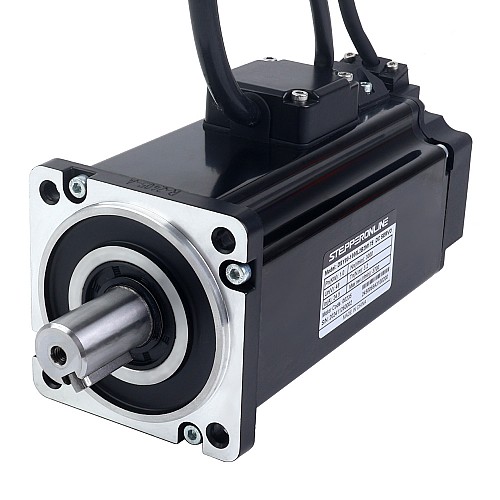

Especificaciones del servomotor

Número de pieza: DSY80-1000L2B2M17S
Potencia nominal: 1000W
Tensión nominal: 48VDC
Par nominal: 3,20Nm
Par máximo: 9,60Nm
Corriente nominal: 24,5A
Velocidad nominal: 3000rpm
Constante de par: 0,13N.m/A
Resistencia línea-línea: 0,08ohms ± 10%
Inductancia línea-línea: 0,30mH ± 20%
Inercia: 2,12kg*m²*10^-4
Encoder: Encoder incremental magnético de 17 bits una vuelta
Polos: 10
Grado de protección: IP65
Diámetro del eje: 19mm
Par de retención del freno: 3,80Nm
Tensión del freno: 24VDC
Potencia del freno: 8,5W
Corriente del freno: 0,42A
Longitud del cable: 3m(opcionales 1,5m y 5m)

Descargue el software de depuración para servos serie DSY aquí.

Para obtener más información sobre las diferencias entre todos los servomotores vendidos en STEPPERONLINE, consulte este artículo.

El software de depuración serie DSY de STEPPERONLINE fue desarrollado y probado en Windows 10, Usar otras versiones de Windows puede causar problemas de compatibilidad(ej. texto distorsionado) o afectar la funcionalidad del software.

Especificación Eléctrica
Con freno	Si
Modos de control	CANopen
Par máximo(Nm)	9.6
Par nominal(Nm)	3.2
Potencia nominal(W)	1000
Resolución del codificador	17bit
Tensión nominal(V)	48VDC
Tipo de codificador	Magnético Incremental
Velocidad máxima(rpm)	3700
Velocidad nominal(rpm)	3000
Voltaje de entrada(V)	24 - 70VDC
Especificación Física
Clasificación del IP	65
Diámetro del eje(mm)	19
Enchufe de aviación o no	No
Integrado o no	No
Método de inventario	Inventario dedicado
Tamaño(mm)	80 x 80

File	Size
DSY80-1000L2B2M17S.STEP	2.52MB	Download
DSY80-1000L2B2M17S_Full_Datasheet.pdf	139.59KB	Download
DSY-1200C.STEP	16.47MB	Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf	12.31MB	Download
DSY-C.EDS	36.81KB	Download
