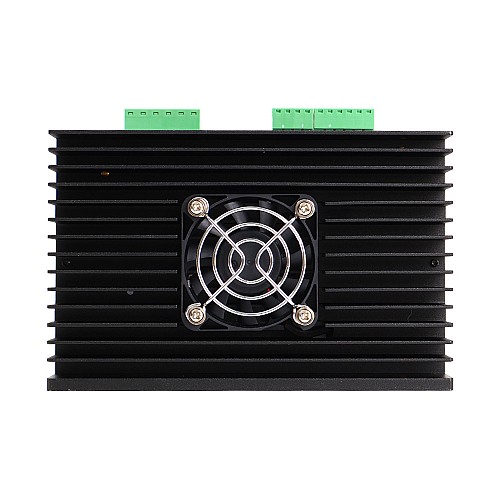

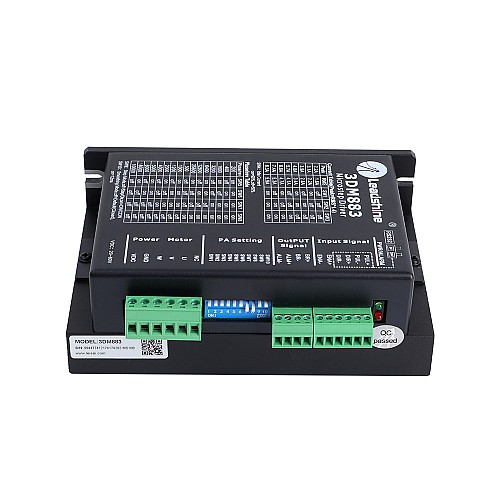

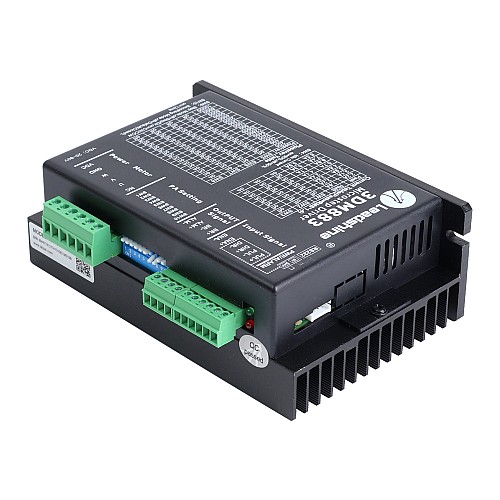

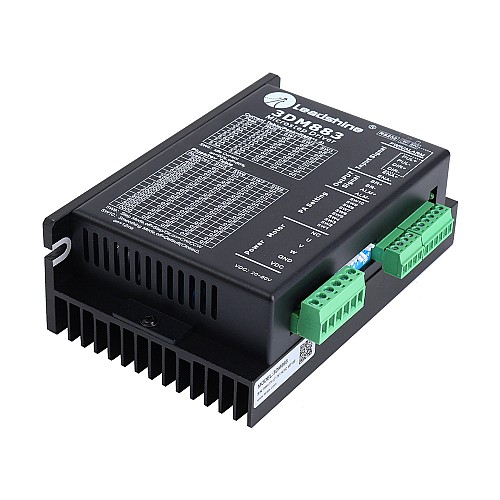

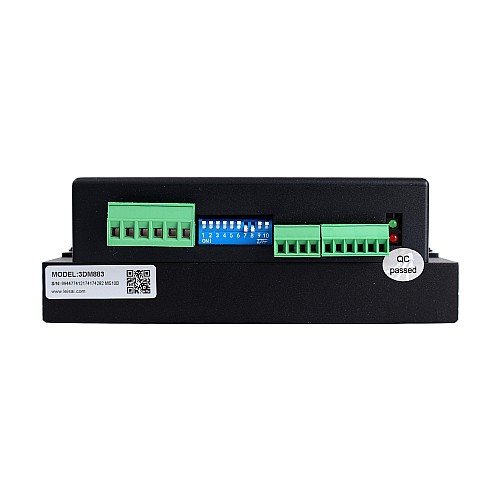

Drivers para motores digital trifásico Leadshine 0.5-8.3A 20-80VDC para motor Nema 23, 24, 34

Adecuado para una amplia gama de motores paso a paso trifásicos, desde NEMA de tamaño de bastidor 23 a 34. Se puede utilizar en varios tipos de máquinas, como cortadoras láser, marcadores láser, mesas XY de alta precisión, etiquetadoras, etc. Sus características únicas hacen del 3DM883 una solución ideal para aplicaciones que requieren tanto suavidad a baja velocidad como rendimiento a alta velocidad.

Características clave

• Salidas de fallo y freno
• Certificado CE y compatible con RoHS
• Arranque suave sin "salto" cuando se enciende
• Protecciones contra sobretensión y sobrecorriente
• Control de paso y dirección(PUL/DIR) o CW/CCW(pulso doble)
• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• Reducción de corriente inactiva a 50% o 90% de selección a través de SW4
• Frecuencia de entrada de pulso máxima de 400KHz en ciclo de trabajo 50%
• Suavizado de comandos de control configurable para reducir la vibración del motor
• Antirresonancia para un par óptimo, movimiento extrasuave, bajo calentamiento y ruido del motor
• Resoluciones de 16 micropasos de 200-25 600 a través de interruptores DIP, o 200-51 200 a través de software(aumento de 100)
• 8 configuraciones de corriente de salida de 2.2 - 8.3A a través de interruptores DIP, o 0.5 - 8.3A a través del software(aumento de 0.1)

Especificaciones electricas

• Corriente de salida: 0,5 ~ 8,3A(5,9RMS)
• Voltaje de entrada: 20~80VCC(típico 24 - 60VCC)
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~500kHz
• Ancho de pulso mínimo: 1,2μS
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: 0℃ - 50℃
• Vibración: 10-55Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aprox. 500g(17,6oz)
