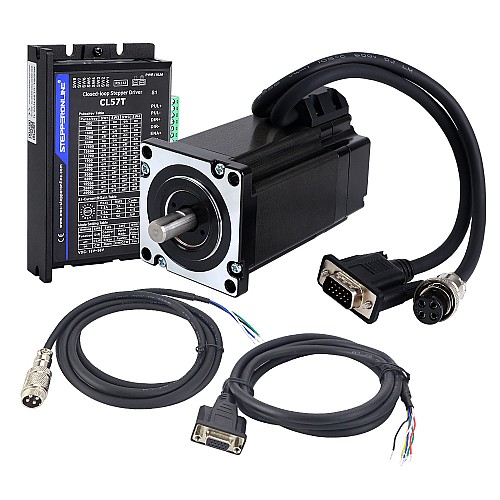

Serie TS 3.0Nm(424.83oz.in) Kit de de bucle cerrado de 1 eje Motor y Driver Nema 24

Artículos en el kit

• 1 x 24HS34-5004D-E1000: motor paso a paso de bucle cerrado de 3,0Nm
• 1 x CL57T-V41: Drivers para motores paso a paso de bucle cerrado Nema 23/Nema 24 V4.1
• 1 x CABLE-PC-1: cable de depuración RS232
• 1 x CE2M: Cable de extensión de codificador de 1,7m(67") de largo para motor paso a paso de circuito cerrado
• 1 x CM2M-20: cable de extensión de motor RV-4 AWG20 de 1,7m(67") de largo con enchufe de aviación GX16

Especificación del motor

• Número de pieza: 24HS34-5004D-E1000
• Número de fase: 2
• Par de retención: 3,0Nm(424,83oz.in)
• Corriente nominal/fase: 5.0A
• Resistencia de fase: 0,52ohms±10%
• Inductancia: 2,10mH ± 20%(1KHz)
• Tamaño del marco: 60 x 60mm
• Longitud del cuerpo: 111mm
• Diámetro del eje: Φ10mm
• Longitud del eje: 21mm
• Longitud del eje de corte en D: 15mm
• Longitud del cable: 300mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

• Tipo de circuito de salida: tipo diferencial
• Tipo de codificador: incremental óptico
• Resolución del codificador: 1000PPR(4000CPR)
• Canales de señal de salida: 2 canales
• Voltaje de suministro mínimo: 4V
• Voltaje de suministro máx.: 5V
• Corriente de salida: 100mA
• Alto voltaje de salida: 5V
• Salida de bajo voltaje: 4,5V.
• Frecuencia de salida máx.: 60kHZ

Especificación del Drivers

• Número de parte: CL57T
• Corriente máxima de salida: 0~8A
• Voltaje de entrada: +24~48VDC(típico 36VDC)
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Interfaz de depuración RS232 disponible

• Rango de velocidad de funcionamiento más amplio
• Calentamiento del motor reducido y más eficiente
• Movimiento suave y ruido de motor súper bajo
• Protecciones por sobretensión, sobrecorriente y error de seguimiento de posición

Conexión de motor y codificador

Conexión del cable de extensión del motor

Conexión del cable de extensión del codificador
