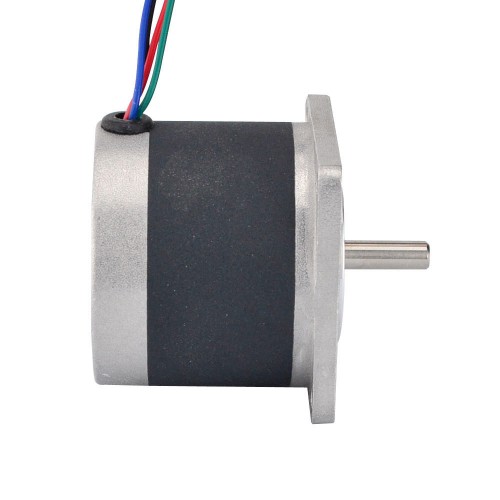

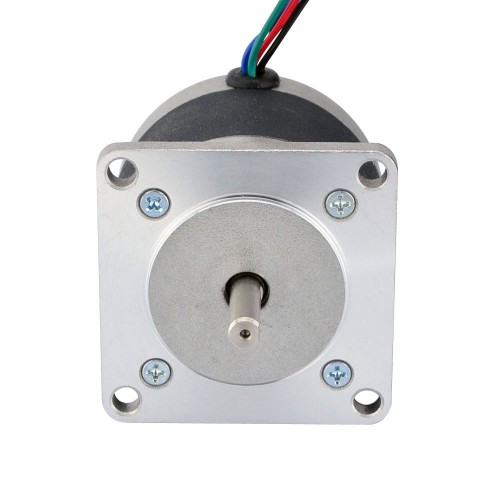

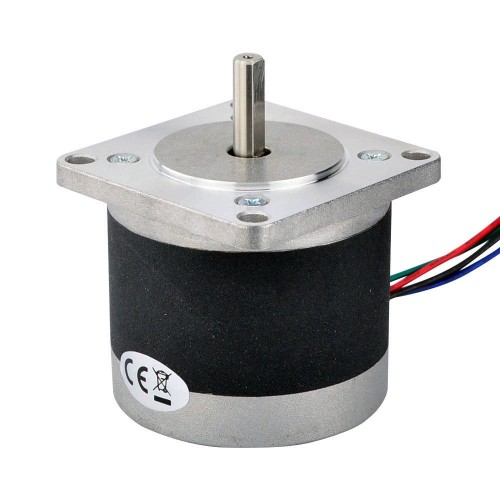

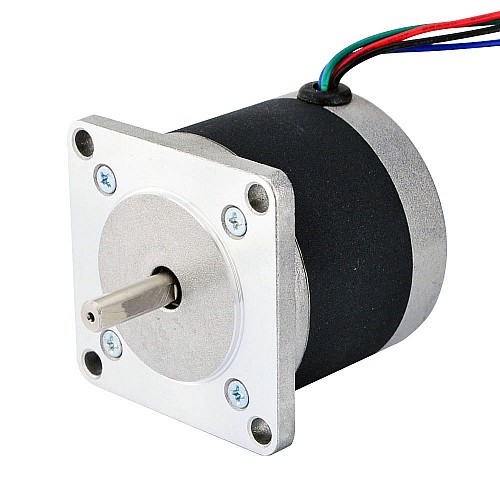

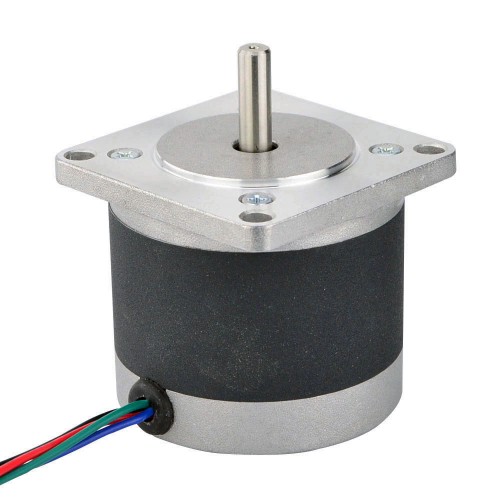

Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos

Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
Redondo Nema 23 Bipolar 1.8deg 70Ncm(99.13oz.in) 2.8A 1.8V 57x52mm 4 Hilos
0 Comentarios - Escribir Comentario
M$383.60
5 o más M$363.60
10 o más M$345.60
50 o más M$329.40
100 o más M$314.60
  • In Stock: Preordenar
  • Model: 23HR20-2804S
  • Gross Weight: 0.65kg
  • Certificated: ISO, CE, UKCA, RoHS
Sold: 68

Haga clic en país para stock en directo

   Comprar
Pregunta
Agregar a la Lista de Deseos Comparar este Producto
Este producto tiene una cantidad mínima de 10
¿Qué significa reservar por adelantado?
Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

Este motor paso a paso Nema 23 bipolar redondo con un ángulo de paso de 1,8grados y un tamaño de 57x52mm. Tiene 4 cables, cada fase consume 2,8A, con un par de retención de 0,7Nm(99,13oz.in).


Especificación eléctrica

  • Número de pieza del fabricante: 23HR20-2804S
  • Tipo de motor: paso a paso bipolar
  • Ángulo de paso: 1,8grados
  • Par de retención: 0,7Nm(99,13oz.in)
  • Corriente nominal/fase: 2.8A
  • Resistencia de fase: 0,65ohmios
  • Inductancia: 1,6mH±20 %(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificación física

  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 52mm
  • Diámetro del eje: Φ6.35mm
  • Longitud del eje: 20,6mm
  • Longitud del corte en D: 19mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 500mm
  • Peso: 600g

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul

Tipo de producto
Tipo de producto Motor paso a paso híbrido
Especificación Eléctrica
Ángulo de paso(deg.) 1.8
Bipolar/Unipolar Bipolar
Corriente nominal(A) 2.8
Inductancia(mH) 1.6
Resistencia de fase(ohms) 0.65
Torque de sujeción(Ncm) 70
Torque de sujeción(oz.in) 99.13
¿Tiene curva de par/empuje? Sí
Especificación Física
Diámetro del eje(mm) 6.35
Eje simple/eje doble Eje único
Longitud del cable(mm) 500
Longitud del cuerpo(mm) 52
Longitud del eje(mm) 20.6
Método de inventario Inventario dedicado
No. de cables 4
Producción en serie S
Tamaño(mm) Nema 23 (Φ57)
Tipo de eje de salida D



  • Eje del motor
  • Cable
  • Conector
  • Encoder
  • Freno
  • Caja de cambios


File Size
23HR20-2804S.STEP 932KB Download
23HR20-2804S_Torque_Curve.pdf 143.04KB Download
23HR20-2804S_Full_Datasheet.pdf 119.71KB Download
