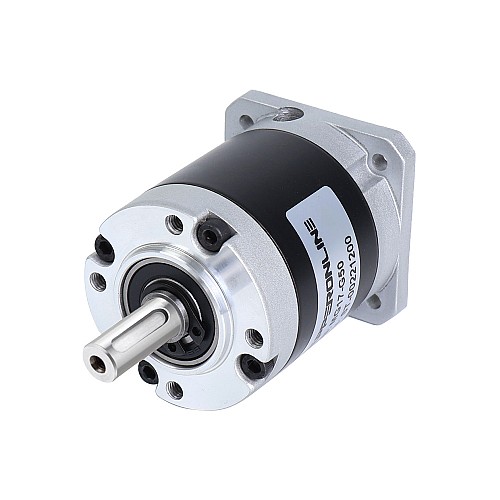

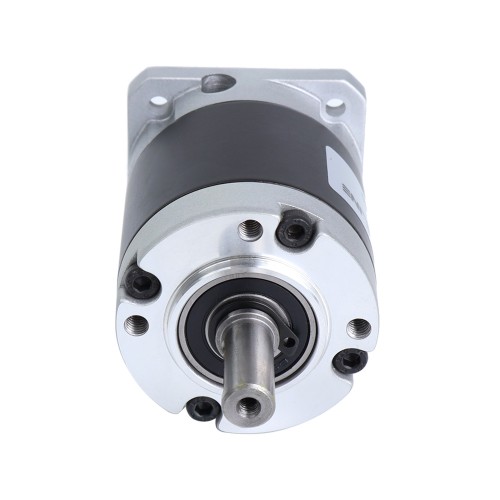

Reductor planetario de la Relación de transmisión 50:1 Retroceso 50arc-min para motor Nema 17

El tamaño de esta caja de cambios es de 42 x 42mm y el diámetro del eje de entrada es de 5mm. Esta Reductor planetario de alta precisión pertenece a la serie de cajas de cambios MG, con una relación de transmisión de 50:1 y una holgura máxima de 50arc-min. A diferencia de los engranajes de acero de la serie EG, los engranajes de la serie MG están hechos de pulvimetalurgia. Es una excelente opción para aplicaciones que requieren buena precisión pero bajo costo.
Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con el motor paso a paso Nema 17 de eje corto estándar de 5mm, el motor de CC sin escobillas y el motor de CC con escobillas.
Uno de los motores compatibles es 17HS15-1584S, para otros motores, EGase contacta a nuestro soporte técnico para personalizar el eje del motor.

Especificaciones de la caja de cambios

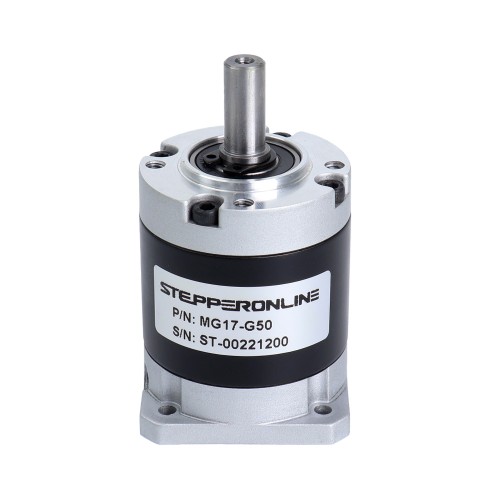

• Número de pieza: MG17-G50
• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Metalurgia de polvos
• Relación de transmisión: 50:1
• Eficiencia: 80%
• Momento de inercia: 0.03kg·cm²
• Juego en vacío: <=50arcmin
• Par máximo permitido: 10Nm(88,51lb-in)
• Ruido: <=55dB(1000rpm)/65dB(3000rpm)
• Clasificación impermeable: IP54
• Vida útil: 20000horas

Especificaciones físicas

• Tamaño del marco: 42 x 42mm
• Reductor Longitud: 51mm
• Tipo de eje de salida: forma clave
• Diámetro del eje de salida: Φ8mm
• Longitud del eje de salida: 21,5mm
• Diámetro del eje de entrada: Φ5mm
• Longitud del eje de entrada: 6.5-10.5mm
