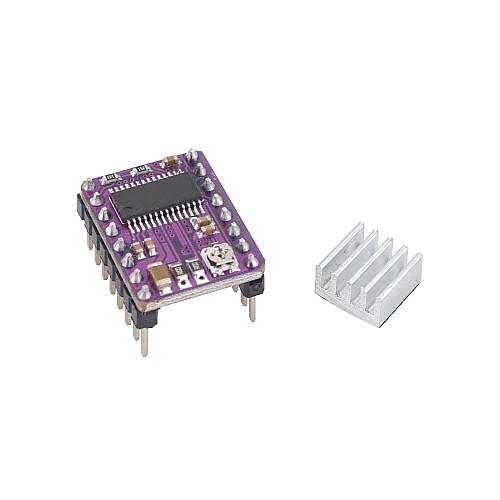

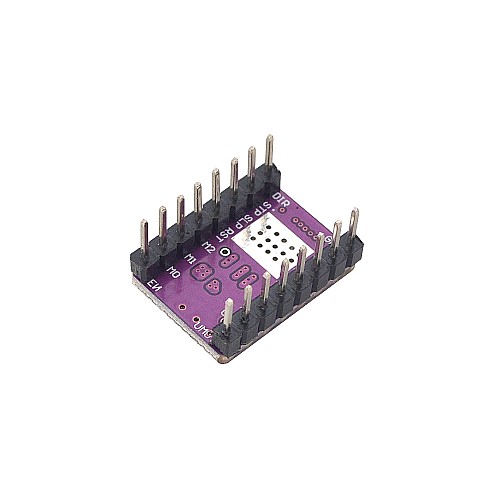

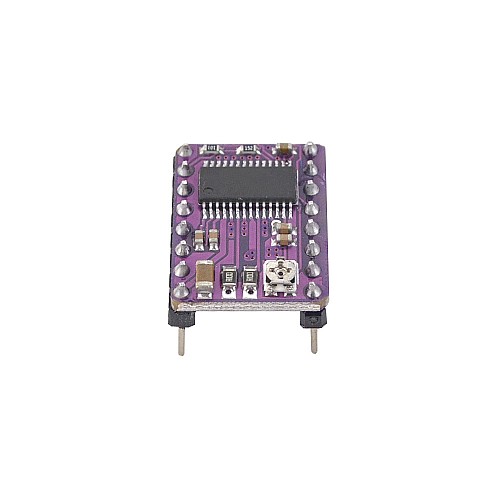

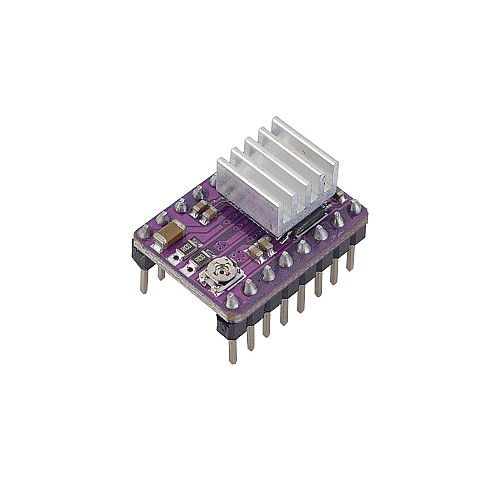

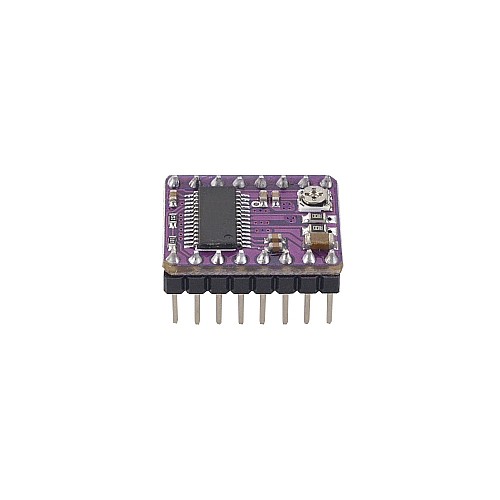

Módulo de Drivers para motores DRV8825 con disipador de calor para impresora 3d Reprap

El paquete incluye:
5 DRV8825

DRV8825 es un Driver de micropasos DMOS con convertidor y protección contra sobrecorriente.

Características clave:

• Este producto puede operar motores paso a paso bipolares en modos de paso completo, medio, 1/4, 1/8, 1/16 y 1/32
• Rendimiento de la unidad de salida de hasta 45 V y 2,5 A
• El DRV8825 incluye un regulador de corriente de tiempo de inactividad fijo que funciona en modos de decaimiento lento o mixto
• El convertidor es la clave para la fácil implementación del DRV8825. Simplemente ingrese un pulso en la entrada "paso" para impulsar el motor para generar micropasos
• No se necesita una tabla de secuencia de fases, una línea de control de alta frecuencia o una programación de interfaz complicada
• La interfaz DRV8825 es ideal para aplicaciones donde los microprocesadores complejos no están disponibles o están sobrecargados.

Especificaciones electricas:

• Adecuado para accionar motores paso a paso por debajo de 8 V ~ 45 V 2,5 A;
• Interfaz simple de control de pasos y direcciones;
• Cinco modos de paso diferentes: completo, medio, 1/4, 1/8, 1/16 y 1/32;
• El potenciómetro ajustable puede ajustar la salida de corriente máxima, para obtener una tasa de paso más alta;
• Detección/selección automática del modo de atenuación de corriente;
• Circuito de apagado por sobrecalentamiento, bloqueo por bajo voltaje, protección contra corriente cruzada;
• Protección de corto a tierra y protección de corto a carga
• Corriente lógica compatible de 3,3 V y 5 V
• Algoritmo de corriente de conducción: I = V * 2, el potenciómetro tiene tres pines. Use un multímetro para probar el voltaje entre el pin que mira hacia DRV8825 y GND. La corriente se puede ajustar mediante el potenciómetro. En sentido horario es aumentar la corriente. En sentido antihorario es aumentar la corriente.
