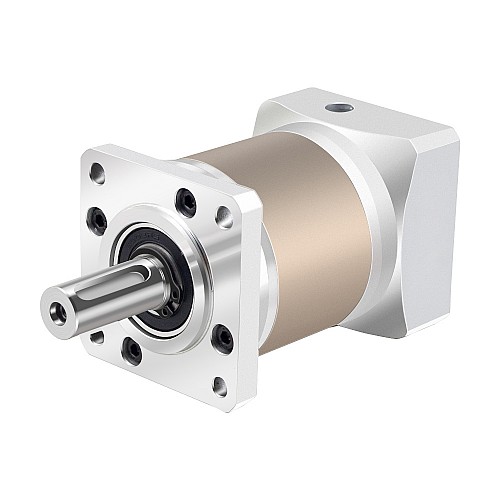

Reductor planetario Relación de transmisión 50:1 Retroceso 20arc-min para motor Nema 24

0 Comentarios - Escribir Comentario

M$1,022.60

5 o más M$980.40

10 o más M$941.60

50 o más M$905.80

100 o más M$872.40

En stock: Preordenar
Modelo: EG24-G50
Peso bruto: 1.17kg
Certificado: ISO, CE, REACH

Vendidos: 105

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa reservar por adelantado?

Un producto de preventa es un artículo que no está actualmente en stock. Al realizar su pedido, iniciaremos la producción o adquisición específicamente para su compra.

El tamaño de esta caja de cambios es de 60 x 60mm y el diámetro del eje de entrada es de 10mm. Esta Reductor planetario de alta precisión pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 50:1 y una holgura máxima de 20arc-min. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier motor paso a paso Nema 24 estándar y motor de CC sin escobillas.

Especificaciones de la caja de cambios

Número de pieza: EG24-G50
Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 50:1
Eficiencia: 94%
Momento de inercia: 0.03kg·cm²
Juego en vacío: <= 20arcmin
Par máximo permitido: 25Nm(221,27lb-in)
Momento Par admisible: 50Nm(442,54lb-in)
Ruido: <=55dB(1000rpm)/65dB(3000rpm)
Clasificación impermeable: IP54
Vida útil: 20000horas

Especificaciones físicas

Tamaño del marco: 60 x 60mm
Reductor Longitud: 89,5mm
Tipo de eje de salida: Forma clave
Diámetro del eje de salida: Φ14mm
Longitud del eje de salida: 35mm
Diámetro del eje de entrada: Φ10mm
Longitud del eje de entrada: 12-31mm

Normalmente, los orificios de montaje para motores Nema 24 son de 50mm, pero algunos son de 47,1mm. Por lo tanto, tenga en cuenta que nuestro reductor solo puede combinar con Nema 24 motores con una separación entre orificios de 50mm.

Especificación Física
Diámetro del eje de entrada(mm)	10
Diámetro del eje de salida(mm)	14
Juego	<=20arcmin
Longitud de la caja de cambios(mm)	89.5
Longitud del eje de entrada(mm)	12 - 31
Longitud del eje de salida(mm)	35
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
Peso(gramos)	1170
Producción en serie	EG
Relación de transmisión(xx:1)	50
Tamaño de motor coincidente	Nema 24 Motor paso a paso
Tamaño(mm)	60 x 60
Tipo de caja de cambios	Engranaje recto
Tipo de eje de salida	Chavetero
