Reductor planetario Relación de transmisión 20:1 Retroceso 20arc-min para motor Nema 24

0 Comentarios - Escribir Comentario

M$771.40

5 o más M$745.00

10 o más M$720.40

50 o más M$697.40

100 o más M$675.80

En stock: 10000
Modelo: EG24-G20
Peso bruto: 1.16kg
Certificado: ISO, CE, REACH

Opciones Disponibles

Nave de

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

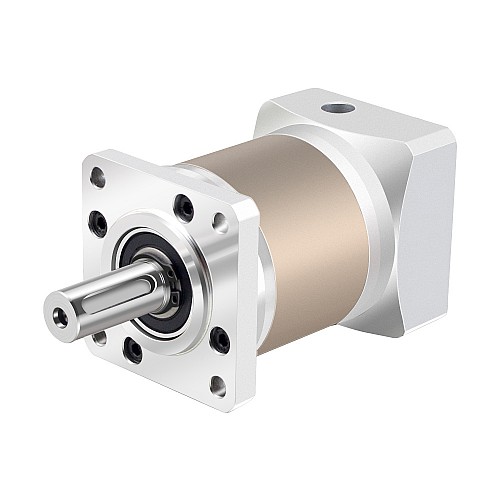

El tamaño de esta caja de cambios es de 60 x 60mm y el diámetro del eje de entrada es de 10mm. Esta Reductor planetario de alta precisión pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 20:1 y una holgura máxima de 20arc-min. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier motor paso a paso Nema 24 estándar y motor de CC sin escobillas.

Especificaciones de la caja de cambios

Número de pieza: EG24-G20
Tipo de caja de cambios: Engranaje recto
Material del engranaje: Acero aleado
Relación de transmisión: 20:1
Eficiencia: 94%
Momento de inercia: 0.03kg·cm²
Juego en vacío: <= 20arcmin
Par máximo permitido: 30Nm(265,52lb-in)
Momento Par admisible: 60Nm(531,04lb-in)
Ruido: <=55dB(1000rpm)/65dB(3000rpm)
Clasificación impermeable: IP54
Vida útil: 20000horas

Especificaciones físicas

Tamaño del marco: 60 x 60mm
Reductor Longitud: 89,5mm
Tipo de eje de salida: Forma clave
Diámetro del eje de salida: Φ14mm
Longitud del eje de salida: 35mm
Diámetro del eje de entrada: Φ10mm
Longitud del eje de entrada: 12-31mm

Normalmente, los orificios de montaje para motores Nema 24 son de 50mm, pero algunos son de 47,1mm. Por lo tanto, tenga en cuenta que nuestro reductor solo puede combinar con Nema 24 motores con una separación entre orificios de 50mm.

Especificación Física
Diámetro del eje de entrada(mm)	10
Diámetro del eje de salida(mm)	14
Juego	<=20arcmin
Longitud de la caja de cambios(mm)	89.5
Longitud del eje de entrada(mm)	12 - 31
Longitud del eje de salida(mm)	35
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
Peso(gramos)	1160
Producción en serie	EG
Relación de transmisión(xx:1)	20
Tamaño de motor coincidente	Nema 24 Motor paso a paso
Tamaño(mm)	60 x 60
Tipo de caja de cambios	Engranaje recto
Tipo de eje de salida	Chavetero
