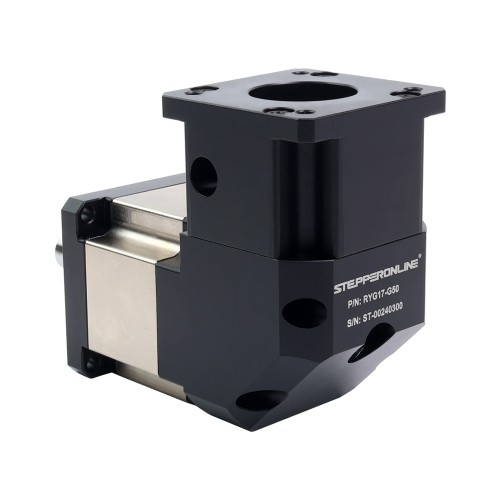

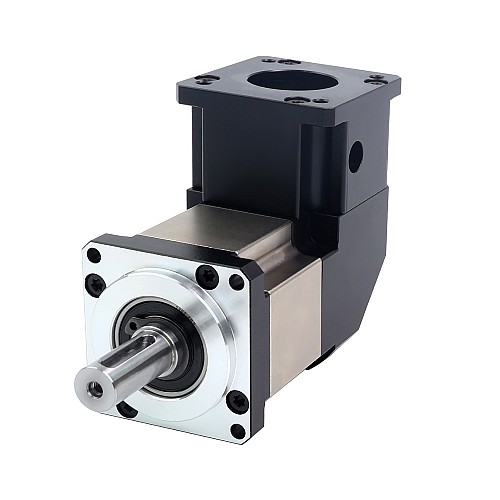

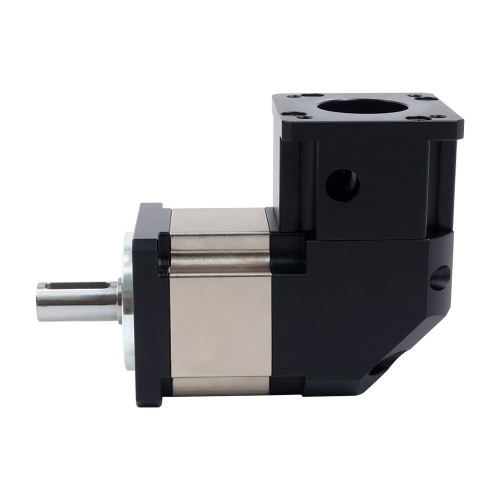

Caja de cambios de ángulo recto serie RYG Relación de engranajes 50:1 Juego 20arc-min para motor paso a paso Nema 17

El tamaño de esta caja de cambios es de 42 x 42mm y el diámetro del eje de entrada es de 5mm. Este engranaje de ángulo recto está diseñado para motores paso a paso Nema 17 y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Especificaciones del engranaje

• Número de pieza: RYG17-G50
• Tipo de caja de cambios: Engranaje de ángulo recto
• Material del engranaje: Acero aleado
• Relación de engranajes: 50:1
• Eficiencia: 96%
• Juego en vacío: <=20arcmin
• Torque máximo permisible: 10Nm(88.5lb-in)
• Torque permisible en el momento: 20Nm(177.1lb-in)
• Carga axial máxima del eje: 80N
• Carga radial máxima del eje: 260N
• Longitud del eje de entrada del motor correspondiente a la caja de cambios: 15-30mm
• Velocidad nominal de entrada: 3000rpm
• Velocidad máxima de entrada: 6000rpm
• Ruido: <=60dB
• Clasificación a prueba de agua: IP54
• Vida útil: 20000h
• Temperatura de trabajo: -10~90℃

Especificación física

• Tamaño del marco: 42 x 42mm
• Longitud del engranaje: 76.5mm
• Tipo de eje de salida: Ranura de llave
• Diámetro del eje de salida: Φ10mm
• Longitud del eje de salida: 25mm
• Diámetro del eje de entrada: Φ5mm
• Longitud del eje de entrada: 15 - 30mm
• Peso: 632g
