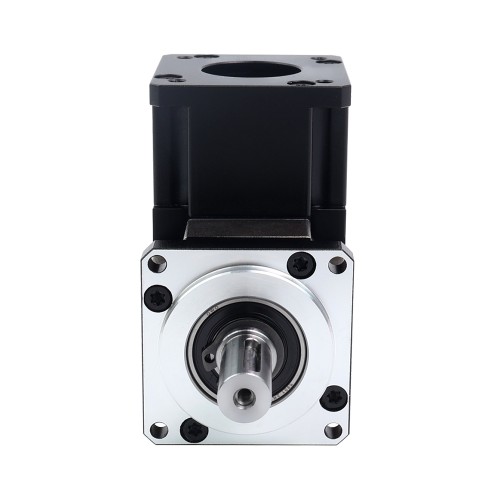

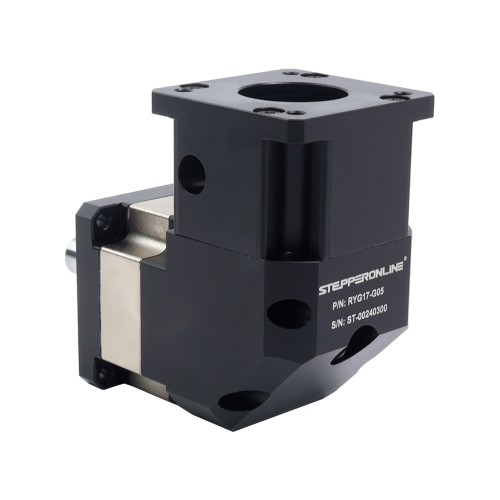

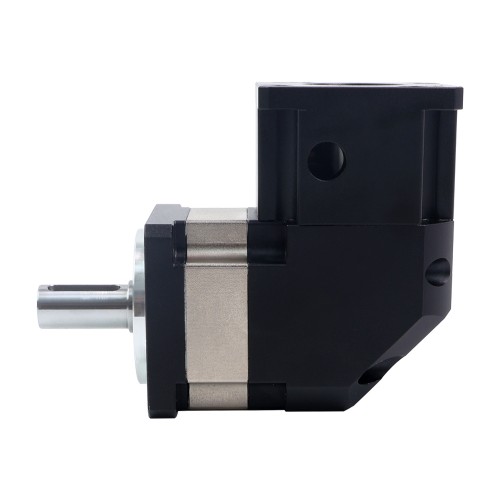

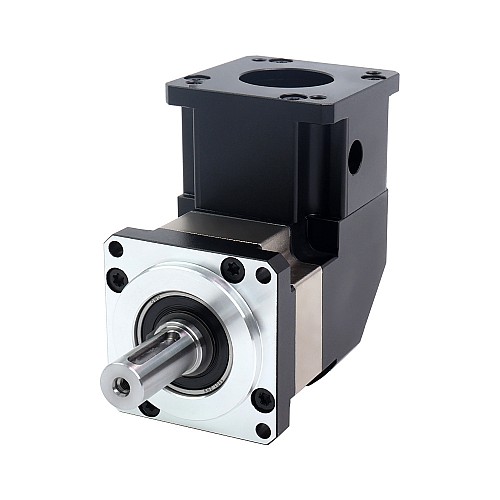

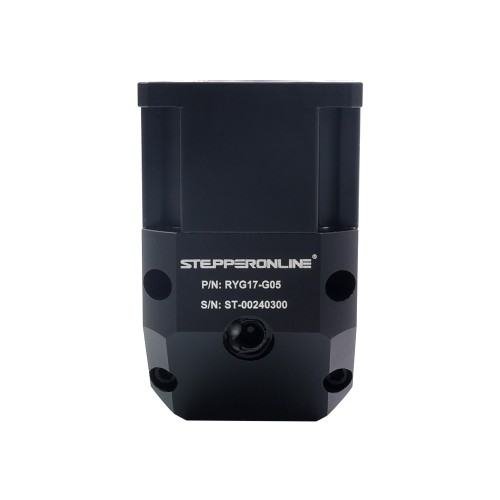

Caja de cambios de ángulo recto serie RYG Relación de engranajes 5:1 Juego 15arc-min para motor paso a paso Nema 17

0 Comentarios - Escribir Comentario

M$1,874.80

5 o más M$1,797.40

10 o más M$1,726.20

50 o más M$1,660.40

100 o más M$1,599.60

In Stock: 10000
Model: RYG17-G05
Gross Weight: 0.59kg
Certificated: ISO, CE, REACH

Sold: 105

Haga clic en país para stock en directo

Enviado desde

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

El tamaño de esta caja de cambios es de 42 x 42mm y el diámetro del eje de entrada es de 5mm. Este engranaje de ángulo recto está diseñado para motores paso a paso Nema 17 y el eje de alta velocidad y el eje de baja velocidad tienen una relación de ángulo recto de 90 grados. Una de las principales ventajas de un engranaje de ángulo recto es su tamaño compacto y su capacidad para adaptarse a espacios reducidos, lo que lo convierte en una opción popular para aplicaciones en las que el equipo de conducción debe estar cerca del equipo accionado, como en transportadores u otras maquinarias.

Especificaciones del engranaje

Número de pieza: RYG17-G05
Tipo de caja de cambios: Engranaje de ángulo recto
Material del engranaje: Acero aleado
Relación de engranajes: 5:1
Eficiencia: 96%
Juego en vacío: <=15arcmin
Torque máximo permisible: 9Nm(79.66lb-in)
Torque permisible en el momento: 18Nm(159.31lb-in)
Carga axial máxima del eje: 80N
Carga radial máxima del eje: 260N
Longitud del eje de entrada del motor correspondiente a la caja de cambios: 15-30mm
Velocidad nominal de entrada: 3000rpm
Velocidad máxima de entrada: 6000rpm
Ruido: <=60dB
Clasificación a prueba de agua: IP54
Vida útil: 20000h
Temperatura de trabajo: -10~90℃

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del engranaje: 65.5mm
Tipo de eje de salida: Ranura de llave
Diámetro del eje de salida:Φ10mm
Longitud del eje de salida: 25mm
Diámetro del eje de entrada: Φ5mm
Longitud del eje de entrada: 15 - 30mm
Peso: 530g

Especificación Física
Diámetro del eje de entrada(mm)	5
Diámetro del eje de salida(mm)	10
Juego	<=15arcmin
Longitud de la caja de cambios(mm)	65.5
Longitud del eje de entrada(mm)	15 - 30
Longitud del eje de salida(mm)	20
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
Producción en serie	RYG
Relación de transmisión(xx:1)	5
Tamaño de motor coincidente	Nema 17 Motor paso a paso
Tamaño(mm)	42 x 42
Tipo de caja de cambios	Engranaje de ángulo recto
Tipo de eje de salida	Chavetero
