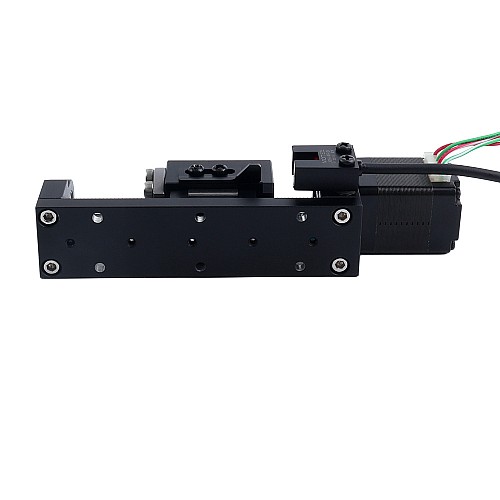

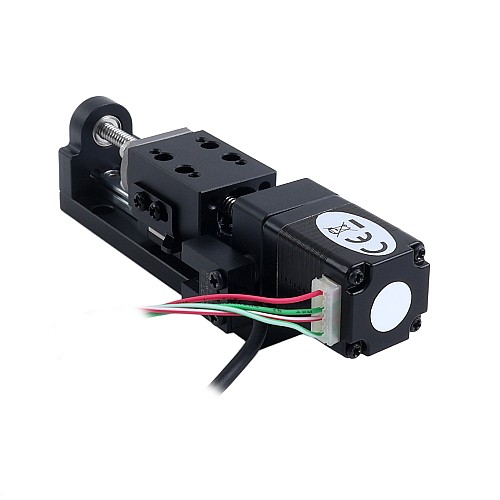

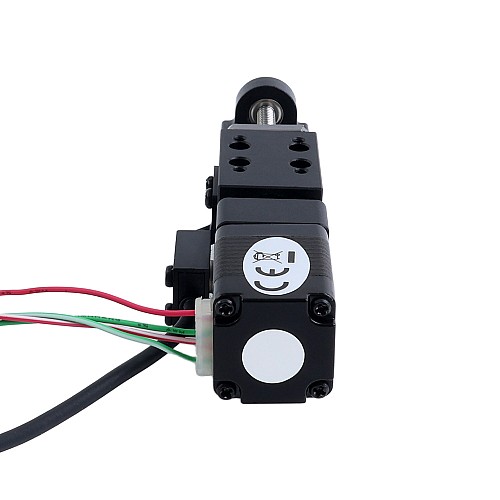

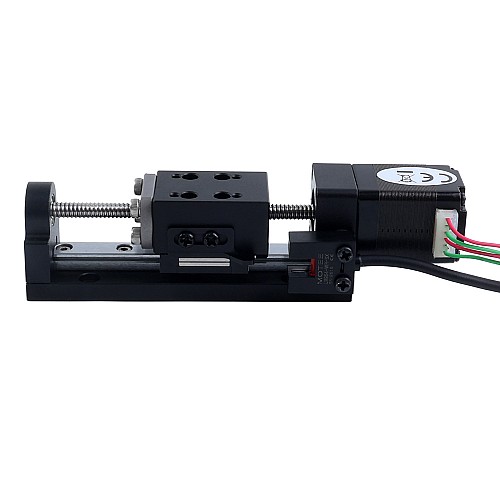

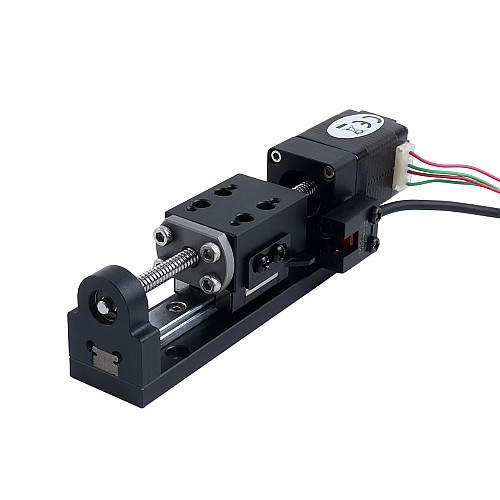

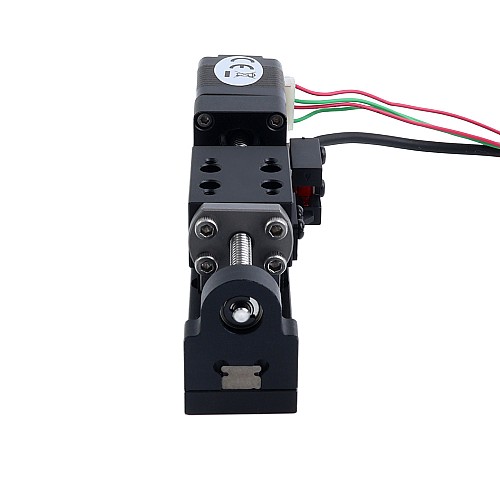

Actuador lineal de husillo de bolas con motor paso a paso Nema 8 0,5A Carrera 30mm 0,01Nm(1,416oz.in) Paso 1mm(0,0393") con sensor

0 Comentarios - Escribir Comentario

M$4,105.15

5 o más M$3,917.19

10 o más M$3,745.51

50 o más M$3,588.45

100 o más M$3,490.77

Stock: 200
Model: LMD8S12BSS05-030
Weight: 0.27kg
Location: ISO, CE

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Esta es una serie LMD Nema 8 actuadores lineales de motor paso a paso con carrera 30mm 0,01Nm(1,416oz.in) plomo 1mm(0,0393") y sensor. Este tipo de actuador se compone de un motor paso a paso lineal de husillo de bolas altamente integrado y un carril guía deslizante. Tiene las ventajas de una estructura simple y un espacio de instalación pequeño. Al no haber acoplamiento, su precisión es mayor que la de los actuadores lineales con estructuras de acoplamiento convencionales. Además, el actuador está equipado con una barrera fotoeléctrica para detectar la posición del punto cero. Este actuador es ampliamente utilizado en la industria médica, medición, soldadura láser, corte por láser, pequeñas máquinas herramienta CNC, grabado, fresadoras, etc.

Especificaciones eléctricas

Número de pieza del fabricante: LMD8S12BSS05-030
Tipo de tornillo: husillo de bolas
Ángulo de paso: 1,8deg
Par de sujeción: 0,01Nm(1,416oz.in)
Capacidad de carga nominal: 17,5N
Corriente nominal/fase: 0,5A
Resistencia de fase: 5,1ohms ± 10%
Inductancia: 1,5mH ± 20%(1KHz)
Tipo de sensor: NPN

Especificación física

Tamaño del motor: 20x 20 x 28,2mm
Longitud del tornillo de avance: 64mm
Diámetro del tornillo de avance: 4mm
Máx. Longitud de la carrera: 30mm(1,18")
Máx. Velocidad:20mm/s
Precisión de posición: ± 0,02mm
Plomo/paso: 0,005mm(0,00019685")
Plomo/Revolución: 1mm(0,0393")
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 0,16kg

Conexión del motor

Nº de pin	1	2	3	4
Bipolar	A+	A-	B+	B-
Cables	Rojo	Rojo/Blanco	Verde	Verde/Blanco

Photoelectric Switch Sequence

Nº de pin	1	2	3	4
Bipolar	+5~24V	GND	Línea única	N/A
Cables	Marrón	Azul	Negro	Blanco

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Corriente nominal(A)	0.5
Inductancia(mH)	1.5
Resistencia de fase(ohms)	5.1
Torque de sujeción(Ncm)	1
Torque de sujeción(oz.in)	1.416
Especificación Física
Diámetro del tornillo de avance(mm)	4
Longitud de carrera(mm/ft)	30/0.098
Longitud del tornillo de avance(mm)	64
Método de inventario	Inventario dedicado
Recorrido de plomo/paso(mm)	0.005
Recorrido de plomo/Revolución(mm)	1
Tamaño(mm)	Nema 08 (20 x 20)
Tipo de motor lineal	Husillo de bolas
