Name: TES Series Kit CNC 1 eje con motor paso a paso 3,4Nm(481,48oz.in) Motor paso a paso Nema 24 & Controlador DM556TE
Brand: STEPPERONLINE
SKU: 1-DM556TE-24HS39
Price: 700.78 MXN
Availability: InStock

TES Series Kit CNC 1 eje con motor paso a paso 3,4Nm(481,48oz.in) Motor paso a paso Nema 24 & Controlador DM556TE - 1-DM556TE-24HS39 | StepperOnline

1-DM556TE-24HS39

Tipo de eje de salidaD

Torque de sujeción(Ncm)340

Torque de sujeción(oz.in)481.48

Tamaño(mm)Nema 24 (60 x 60)

Consulta

Descargas

24HS39-3008D.STEPSTEP · 1.63MBInicie sesión para descargar DM556TE.STEPSTEP · 11.44MBInicie sesión para descargar TE_series_user_manual.pdfPDF · 1.01MB 24HS39-3008D_Full_Datasheet.pdfPDF · 126.63KB 24HS39-3008D_Torque_Curve.pdfPDF · 213.2KB

Misma serie

Modelo	Tipo de eje de salida	Torque de sujeción(Ncm)	Torque de sujeción(oz.in)	Tamaño(mm)	Precio	Existencias
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	M$543.90	En stock
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	M$653.98	En stock
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	M$937.03	En stock
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	M$469.72	En stock
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	M$473.60	En stock
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	M$568.32	En stock
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	M$825.84	En stock
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	M$492.47	En stock
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	M$775.34	En stock
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	M$690.79	En stock
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	M$1,033.78	Bajo pedido
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	M$594.78	En stock
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	M$700.78	En stock
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	M$609.21	En stock
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	M$892.26	En stock
1-DM860I-34HS31	Chavetero	480	679.74	Nema 34 (86 x 86)	M$929.63	En stock
1-DM860I-34HS31-SALE	Chavetero	480	679.74	Nema 34 (86 x 86)	M$908.17	En stock
1-DM860I-34HS39	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,003.07	En stock
1-DM860I-34HS39-SALE	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,062.09	En stock
1-DM860I-34HS45	Chavetero	820	1161.45	Nema 34 (86 x 86)	M$1,045.81	En stock
1-DM860I-34HS45-SALE	Chavetero	820	1161.45	Nema 34 (86 x 86)	M$1,021.57	En stock
1-DM860I-34HS59	Chavetero	1200	1699.68	Nema 34 (86 x 86)	M$1,205.28	En stock
1-DM860I-S120	Chavetero	1200	1699.34	Nema 34 (86 x 86)	M$1,591.00	En stock
1-DM860I-S80	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$1,388.98	En stock
1-DM860T-34HS31	Chavetero	450	637	Nema 34 (86 x 86)	M$1,431.16	Bajo pedido
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	M$1,736.60	Bajo pedido
1-DM860TE-34HS31	Chavetero	450	637.25	Nema 34 (86 x 86)	M$1,079.66	En stock
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	M$889.30	En stock
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	M$888.74	En stock
1-DM860Y-34HS39	Chavetero	800	1132.89	Nema 34 (86 x 86)	M$955.34	En stock

Ver todo en la categoría

TES Series Kit CNC 1 eje con motor paso a paso 3,4Nm(481,48oz.in) Motor paso a paso Nema 24 & Controlador DM556TE

Este kit CNC incluye: 1 x DM556TE: Controlador paso a paso digital serie TE 1,8-5,6A 24-50VDC para m... Leer más

0 opiniones • Escribir una opinión

desde

M$700.78

5 + M$679.69

10 + M$659.90

50 + M$641.21

100 + M$623.45

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

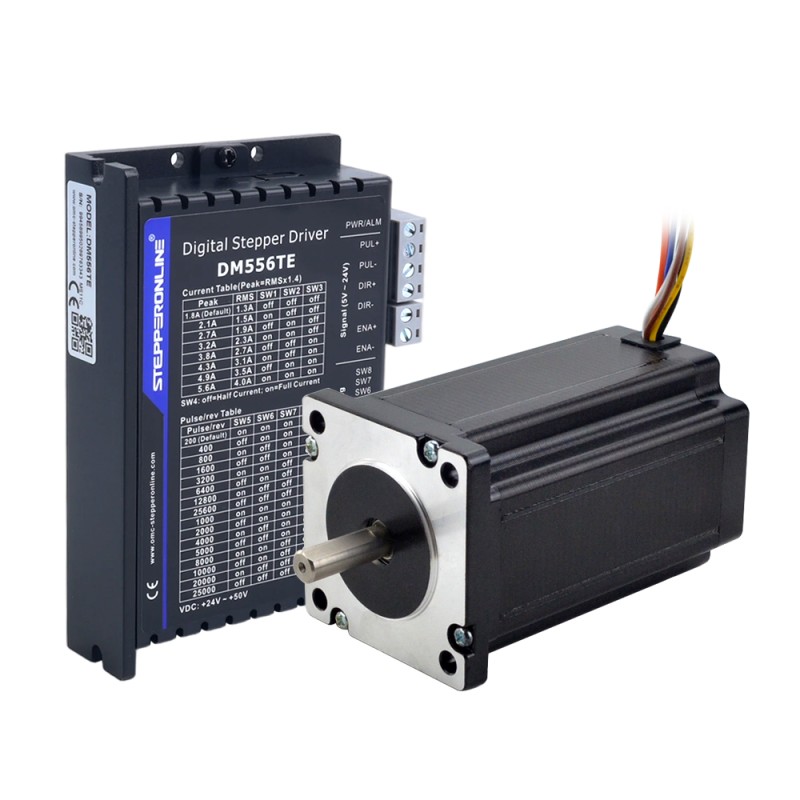

Este kit CNC incluye:

1 x DM556TE: Controlador paso a paso digital serie TE 1,8-5,6A 24-50VDC para motor Nema 23, 24, 34
1 x 24HS39-3008D: Eje doble Nema 24 Bipolar 3,4Nm(481,48oz.in) 60x60x100mm 8 Cables

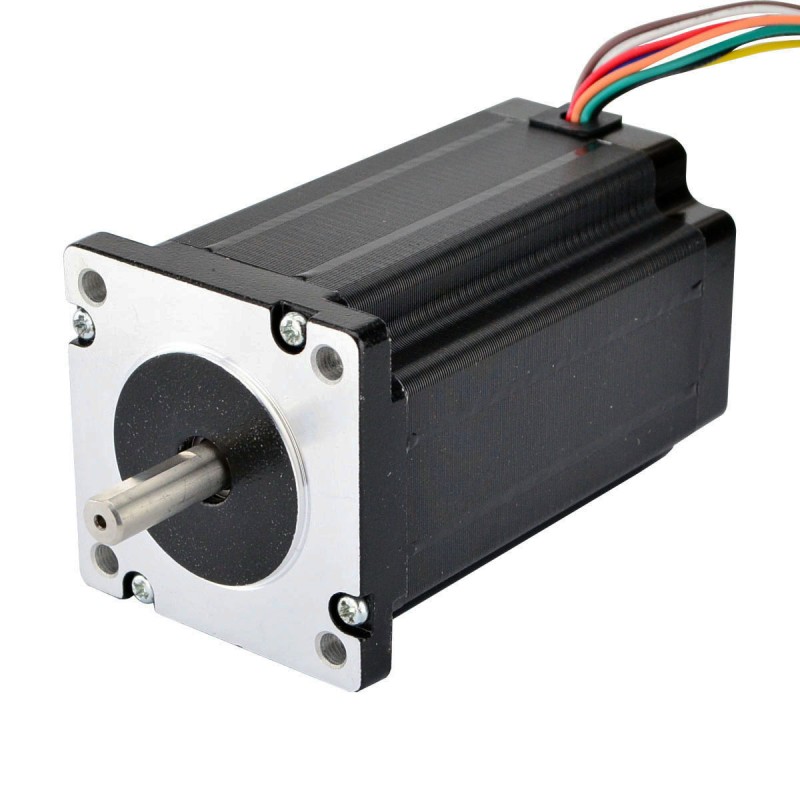

Especificación del motor

Número de pieza del fabricante: 24HS39-3008D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención(bipolar): 3,4Nm(481,48oz.in)
Par de retención(unipolar): 2,8Nm(397oz.in)
Corriente nominal/fase(paralelo bipolar): 4A
Corriente nominal/fase(serie bipolar): 2A.
Corriente nominal/fase(unipolar): 3A
Resistencia de fase(paralelo bipolar): 0,7ohmios
Resistencia de fase(serie bipolar): 2,8ohmios
Resistencia de fase(unipolar): 1,4ohmios
Inductancia(Bipolar Paralelo): 3mH±20%(1KHz)
Inductancia(serie bipolar): 12mH±20 %(1KHz)
Inductancia(Unipolar): 3mH±20%(1KHz)
Tamaño del marco: 60 x 60mm
Longitud del cuerpo: 100mm
Diámetro del eje: Φ8mm
Longitud del eje: 24mm
Longitud del corte en D: 20mm
Número de clientes potenciales: 8
Longitud del cable: 400mm
Peso: 1,6kg

Conexión

A+	A-	B+	B-
rojo/azul	Amarillo/Negro	Blanco/Marrón	Naranja/Verde

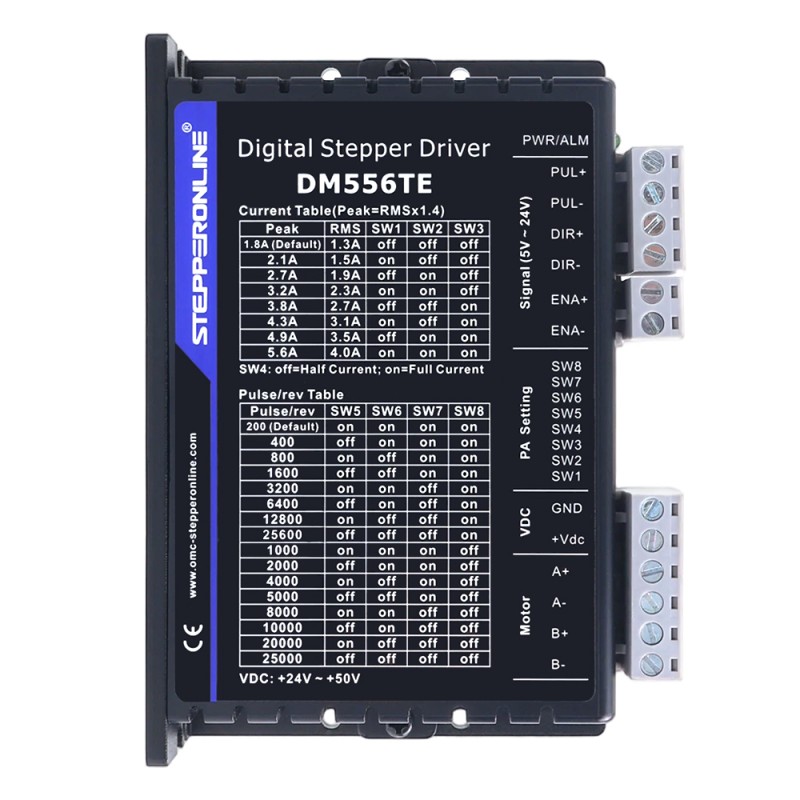

Especificación del Driver

Corriente pico de salida: 1,8~5,6A(1,3~4,0 RMS)
Voltaje de entrada: +24~50V CC
Voltaje de entrada lógica: 5~24VCC
Corriente de entrada lógica: 7~20mA
Frecuencia de entrada de pulsos: 0~200kHz
Ancho de pulso: 2,5µs
Resistencia de aislamiento: 500MΩ
Detección de circuito abierto en el devanado del motor
Entradas ópticamente aisladas de 5V a 24V
Solo admite pulso único
Reducción automática de corriente en reposo
Frecuencia de entrada de pulsos de hasta 200kHz
Control de paso y dirección(PUL/DIR)
Micropasos para un movimiento suave del motor
Arranque suave sin "saltos" al encender
Protecciones contra sobretensión y sobrecorriente
Entradas compatibles con TTL y ópticamente aisladas hasta 5,6A
16 resoluciones de micropaso seleccionables de 200 A 25,600 mediante interruptores DIP
8 configuraciones de corriente de salida seleccionables de 1,8A a 5,6A mediante interruptores DIP
Anti-resonancia para par óptimo, movimiento extra suave, bajo calentamiento y ruido del motor
Autoidentificación del motor y autoconfiguración de parámetros para un par óptimo a partir de una amplia gama de motores

Tipo de producto
Tipo de producto	Equipo de Circuito Abierto
Especificación Eléctrica
¿Tiene curva de par/empuje?	Sí
Nº de fase	2
Número de ejes	1
Referencia de voltaje de entrada(V)	24 - 50DC
Torque de sujeción(Ncm)	340
Torque de sujeción(oz.in)	481.48
Especificación Física
Diámetro interior del eje(mm)	8
Producción en serie	Serie TES
Tamaño(mm)	Nema 24 (60 x 60)
Tipo de eje de salida	D
