Servomotor de DC RS485 de 1000W, serie DSY, 24-70VDC, 3,20Nm, 3000rpm, codificador incremental de 17 bits, IP65

0 Comentarios - Escribir Comentario

M$4,619.40

5 o más M$4,461.40

10 o más M$4,314.00

50 o más M$4,176.00

100 o más M$4,046.40

En stock: 10000
Modelo: DSY-RS1000L2A2-M17S
Peso bruto: 5.20kg
Certificado: ISO, CE

Vendidos: 16

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este es el último sistema servo de DC de la serie DSY, que consta de un servomotor de 48V DC de 1000W y un servocontrolador de 24-70V DC de 1200W. El servomotor tiene un par nominal de 3,20Nm, un par máximo de 9,60Nm y una velocidad nominal de 3000rpm.
Viene de serie con un codificador incremental magnético de una sola vuelta de 17 bits y adopta un diseño de alta densidad de potencia, lo que le permite ofrecer una gran potencia en un tamaño compacto, logrando una sobrecarga instantánea tres veces mayor. El nuevo diseño del circuito magnético reduce la ondulación del par, minimizando la vibración durante el funcionamiento y proporcionando una salida de par más suave.
Puede utilizarse ampliamente en diversas aplicaciones, como robots móviles (AMR, AGV), robots de servicio, robots especiales, almacenamiento y clasificación logística, equipos médicos, instrumentos e industrias textiles ligeras, donde las restricciones de voltaje y tamaño son importantes.

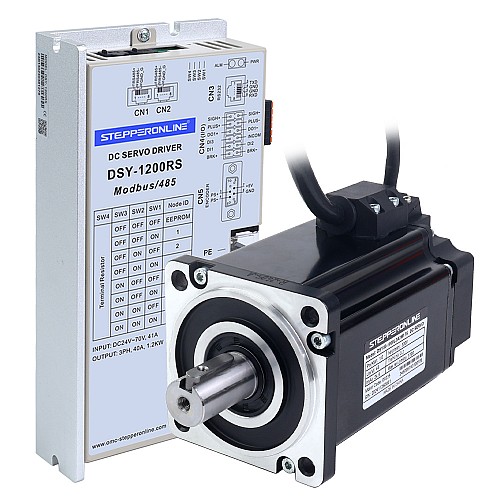

Elementos del kit

1 x DSY-1200RS: controlador de servomotor de DC Pulso/RS485 de 1200W
1 x DSY80-1000L2A2M17S: servomotor de DC de 1000W y 48V, 3000rpm, 3,20Nm, codificador de 17 bits IP65

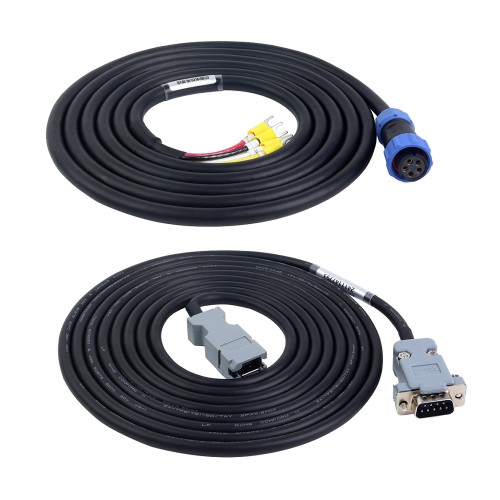

1 x P2-DS-03P30M: motor de 3,0m Cable
1 x E2-DS-03AM: cable codificador de 3,0m
1 x RS232-5: cable de depuración de 1,0m

Especificación del servocontrolador

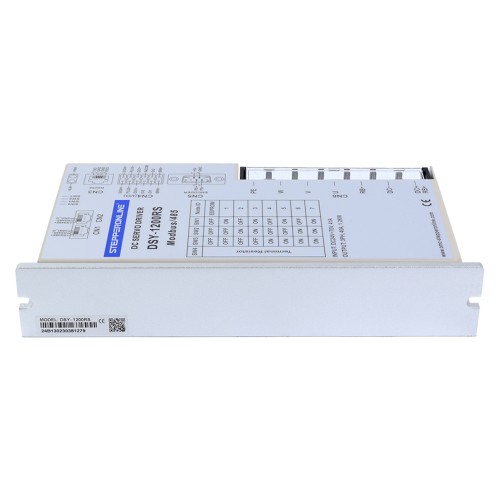

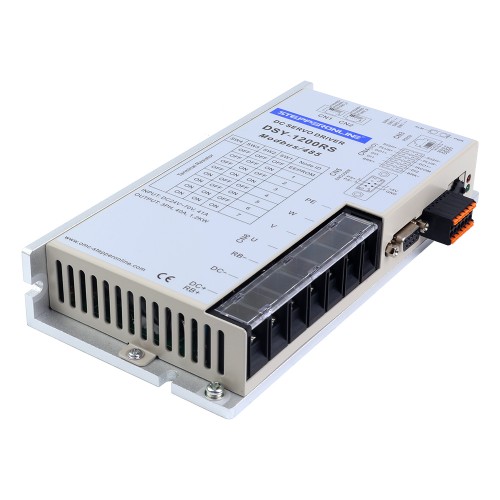

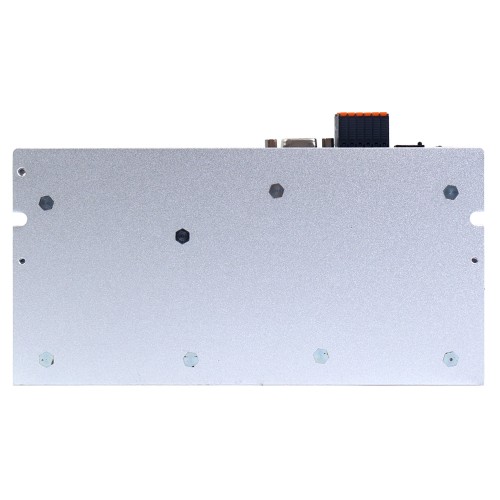

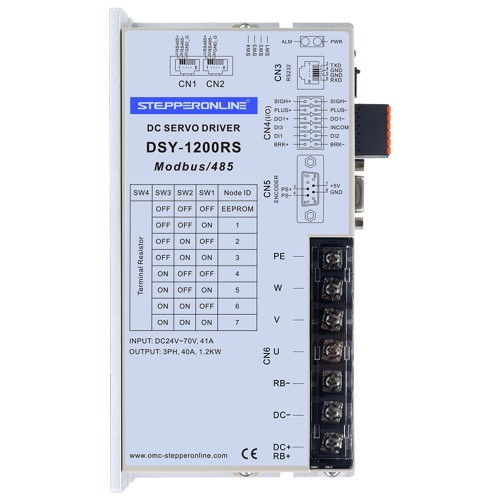

Número de pieza: DSY-1200RS
Corriente de salida continua: 40,0A
Corriente de salida máxima: 120,0A
Entrada de fuente de alimentación: 24-70VDC
Potencia nominal 1200W
Dimensiones: 200*100*35,8mm

Especificación del servomotor

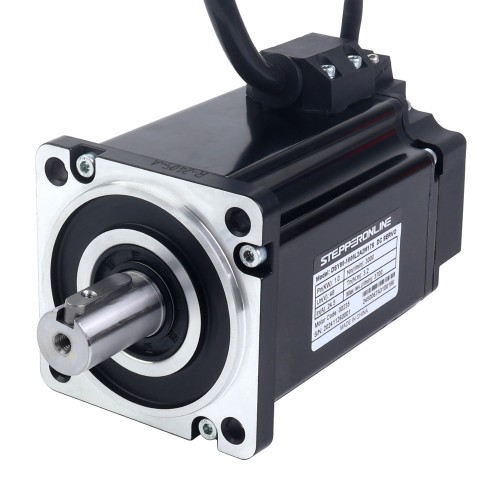

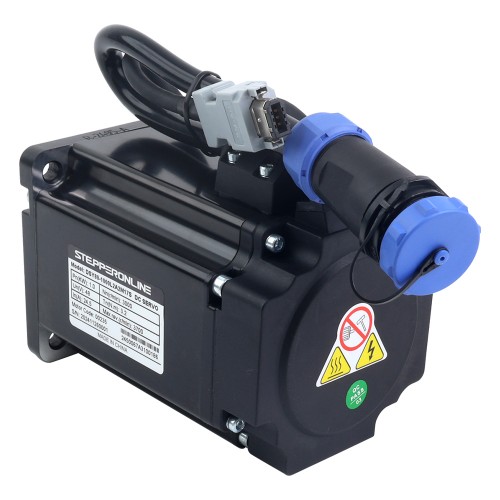

Número de pieza: DSY80-1000L2A2M17S
Corriente nominal Potencia: 1000W
Voltaje nominal: 48V DC
Par nominal: 3,20Nm
Par máximo: 9,60Nm
Corriente nominal: 24,5A
Velocidad nominal: 3000rpm
Const. de par: 0,13N.m/A
Resistencia línea-línea: 0,08ohms ± 10%
Inductancia línea-línea: 0,30mH ± 20%
Inercia: 1,92kg*m²*10^-4
Codificador: incremental magnético de una sola vuelta de 17 bits Codificador
Polos: 10
Clasificación IP: IP65
Diámetro del eje: 19mm
Longitud del cable: 3m (las longitudes opcionales son 1,5m y 5m)

Descargue el software de depuración para servos serie DSY aquí.

Para obtener más información sobre las diferencias entre todos los servomotores vendidos en STEPPERONLINE, consulte este artículo.

El software de depuración serie DSY de STEPPERONLINE fue desarrollado y probado en Windows 10, Usar otras versiones de Windows puede causar problemas de compatibilidad(ej. texto distorsionado) o afectar la funcionalidad del software.

Especificación Eléctrica
Con freno	No
Modos de control	Pulso/RS485
Par máximo(Nm)	9.60
Par nominal(Nm)	3.20
Potencia nominal(W)	1000
Resolución del codificador	17bit
Tensión nominal(V)	48VDC
Tipo de codificador	Magnético Incremental
Velocidad máxima(rpm)	3700
Velocidad nominal(rpm)	3000
Voltaje de entrada(V)	24 - 70VDC
Especificación Física
Clasificación del IP	65
Diámetro del eje(mm)	19
Enchufe de aviación o no	No
Integrado o no	No
Método de inventario	Inventario dedicado
Tamaño(mm)	80 x 80

File	Size
DSY80-1000L2A2M17S_Full_Datasheet.pdf	137.62KB	Download
DSY-1200RS.STEP	16.58MB	Download
DSY80-1000L2A2M17S.STEP	2.42MB	Download
DSY-RS_Series_Low_Voltage_Servo_Drive_User_manual_(V1.0).pdf	14.58MB	Download

Etiquetas: Diámetro del eje (mm): 19, Tensión nominal (V): 48VDC, Resolución del codificador: 17bit, Tamaño (mm): 80 x 80, Tipo de codificador: Magnético incremental, Velocidad nominal (rpm): 3000, Par nominal (Nm): 3.20, Potencia nominal (W): 1000, Par máximo (Nm): 9.60, Clasificación del IP: 65, Modos de control: Pulso/RS485, Voltaje de entrada (V): 24~70VDC, Velocidad máxima (rpm): 3700, Con freno: No, Integrado o no: No, Enchufe de aviación o no: No, Método de inventario: Inventario dedicado
