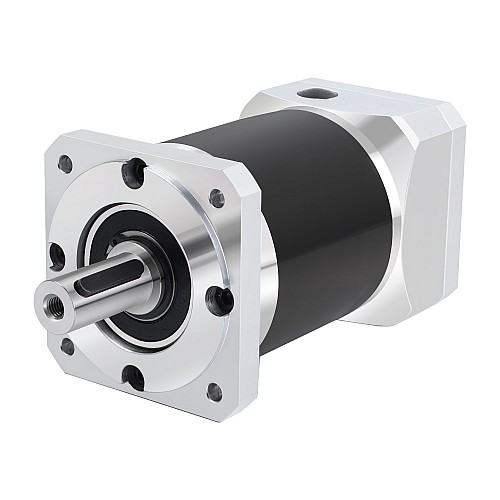

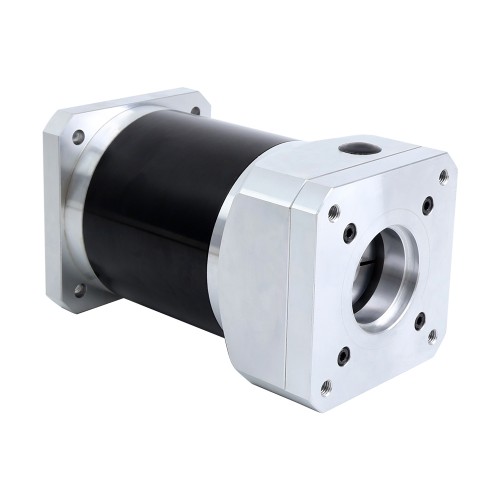

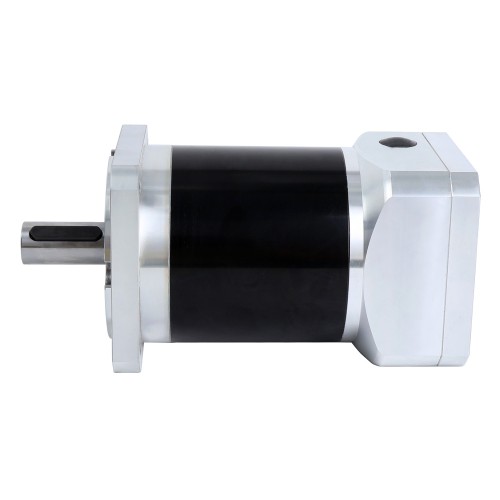

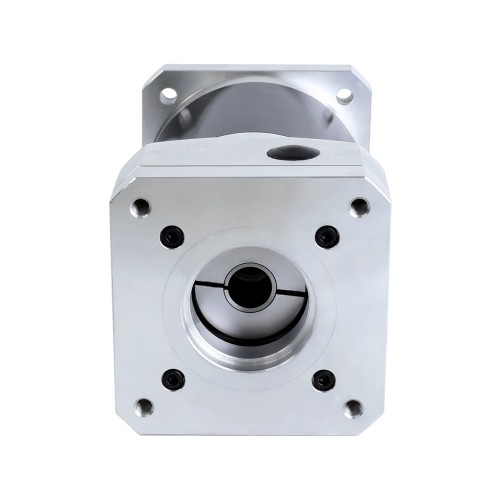

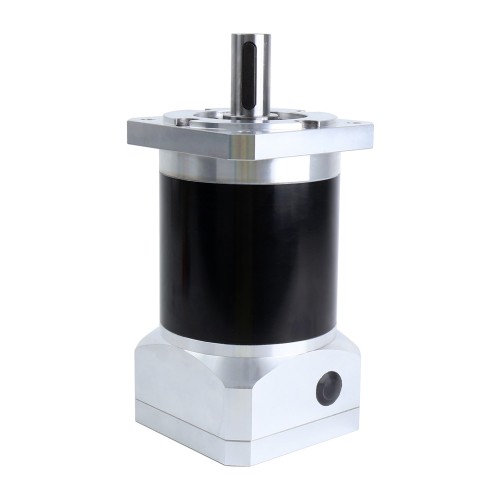

Reductor planetario serie EG Relación de transmisión 100:1 Juego 20arc-min para motor paso a paso Nema 42

Este engranaje planetario de alta precisión pertenece a la serie de engranajes EG. Tiene una relación de engranajes de 100:1 y un juego máximo de retroceso de 20 minutos de arco. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Este engranaje planetario en línea incorpora un acoplamiento de eje de entrada que puede adaptarse a cualquier eje de diámetro estándar de 19 mm de un motor paso a paso Nema 42 y un motor de corriente continua sin escobillas.

Especificaciones del engranaje

• Número de pieza: EG42-G100
• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Acero aleado
• Relación de engranajes: 100:1
• Eficiencia: 90%
• Momento de inercia: 0.44kg·cm²
• Juego en vacío: <= 20 minutos de arco
• Torque máximo permisible: 260Nm(36819.03lb-in)
• Momento de torque permisible: 520Nm(73638.06lb-in)
• Ruido: <= 70dB
• Clasificación de impermeabilidad: IP54
• Vida útil: 20000horas

Especificaciones físicas

• Tamaño del marco: 120 x 120mm
• Longitud del engranaje: 199mm
• Tipo de eje de salida: llave
• Longitud de la llave: 40mm
• Diámetro del eje de salida: Φ25mm
• Longitud del eje de salida: 55mm
• Diámetro del eje de entrada: Φ19mm
• Longitud del eje de entrada: 60mm
