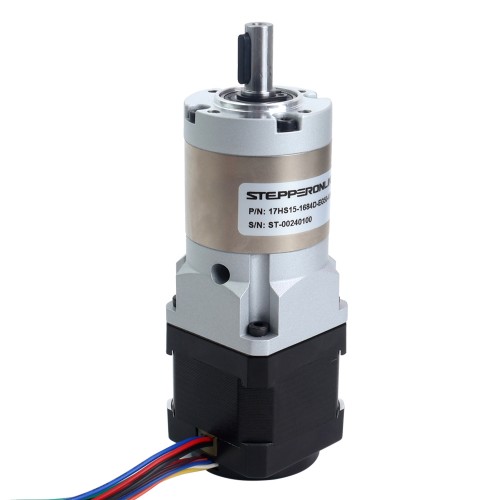

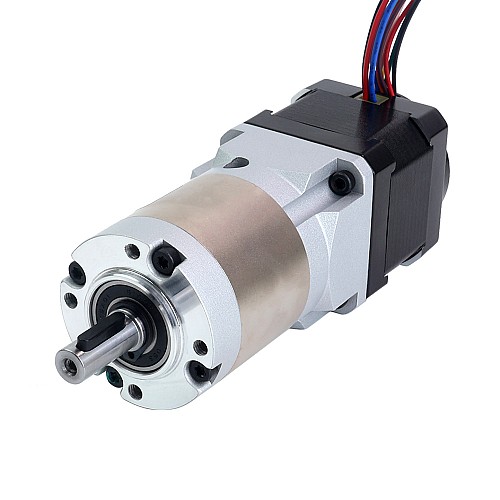

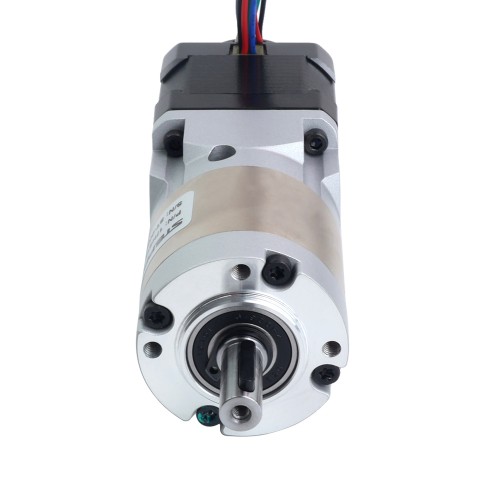

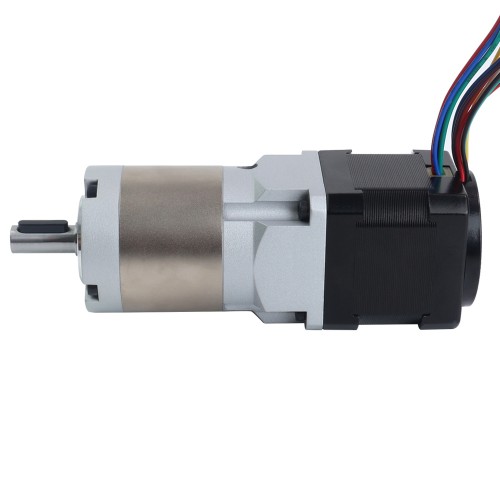

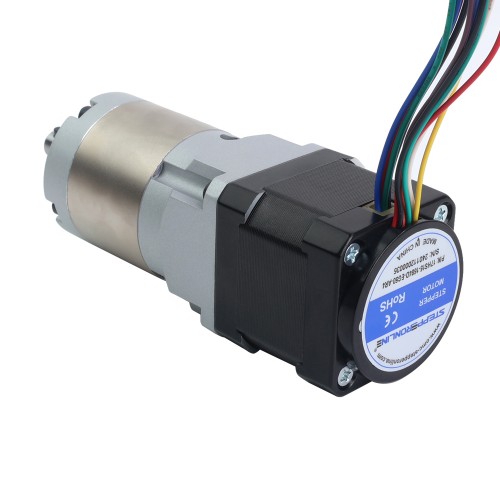

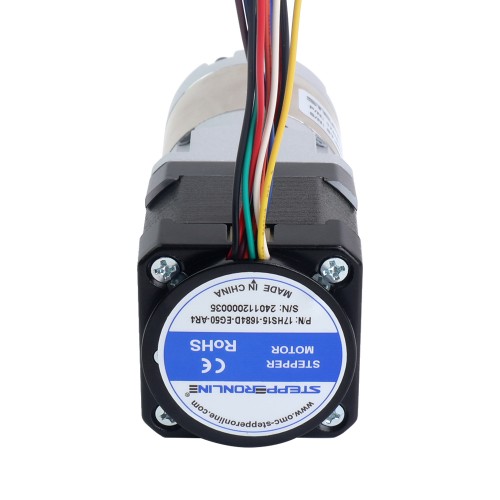

Motor paso a paso Nema 17 con relación de engranajes de caja de cambios 50:1 y codificador magnético 1000PPR(4000CPR)

Este motorreductor es el motor J3 del kit AR4-MK2. Está integrado con una caja de cambios planetaria de mayor precisión con una relación de transmisión de 50:1 y un codificador con 3 canales y resolución de 1000PPR (4000CPR). Tiene mayor precisión y también puede cumplir con los requisitos más altos para otras aplicaciones.

Especificación eléctrica

• Número de pieza del fabricante: 17HS15-1684D-EG50-AR4
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8grados
• Par de sujeción sin caja de cambios: 39Ncm(55oz.in)
• Corriente nominal/fase: 1,68A
• Resistencia de fase: 1,6ohms
• Inductancia: 3,2mH ± 20%(1KHz)

Especificaciones de la caja de cambios

• Tipo de caja de cambios: planetaria
• Relación de transmisión: 50:1
• Eficiencia: 94%
• Reacción sin carga: <=20arcmin
• Máx. Par permitido: 10Nm(1416,4oz.in)
• Momento de torsión permitido: 20Nm(2832oz.in)
• Máx. Carga radial: 300N
• Máx. Fuerza axial: 100N
• Temperatura ambiente: -10 - 50 ℃
• Clase de aislamiento: B 130°C[266°F]
• Vida: 6000h

Especificación del codificador

• Tipo de circuito de salida: diferencial
• Tipo de codificador: incremental magnético
• Resolución del codificador: 1000PPR(4000CPR)
• Canales de señal de salida: 3 canales
• Tensión de alimentación mínima: 3,3V
• Tensión de alimentación máxima: 5,5V
• Corriente de salida: 20mA
• Alto voltaje de salida: 5V
• Bajo voltaje de salida: 0,2V
• Frecuencia de salida máxima: 400kHZ

Especificaciones físicas

• Tamaño del marco: 42 x 42mm
• Longitud del motor: 39mm
• Longitud de la caja de cambios: 67mm
• Diámetro del eje delantero: Φ8mm
• Longitud del eje delantero: 21,5mm
• Longitud del chavetero: 14mm
• Número de clientes potenciales: 4
• Longitud del cable: 500mm
• Peso: 694g

Conexión
