Nema 17 Pila externa de 34mm Cable de 1,5A 2,4384mm(0,096") Longitud 150mm

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 17E13S1504JE3-150RS
Weight: 0.46kg
Location: ISO, CE, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

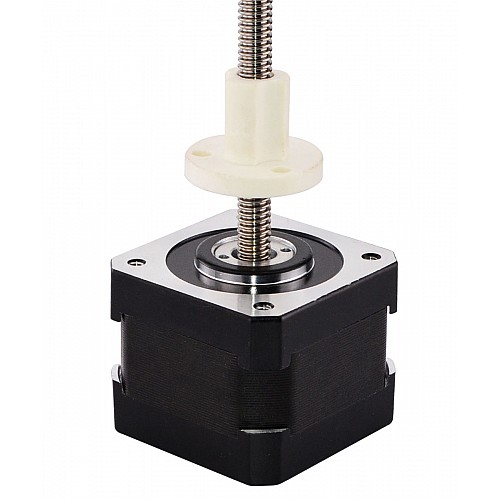

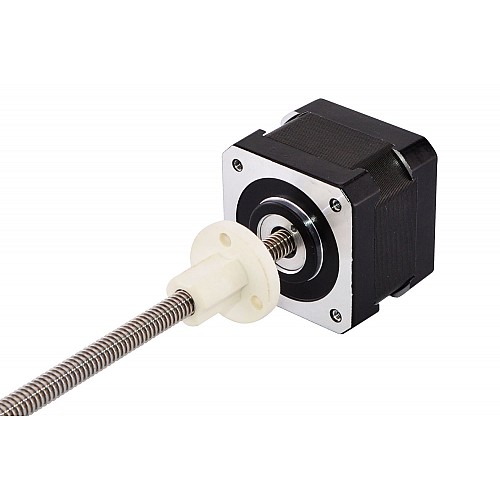

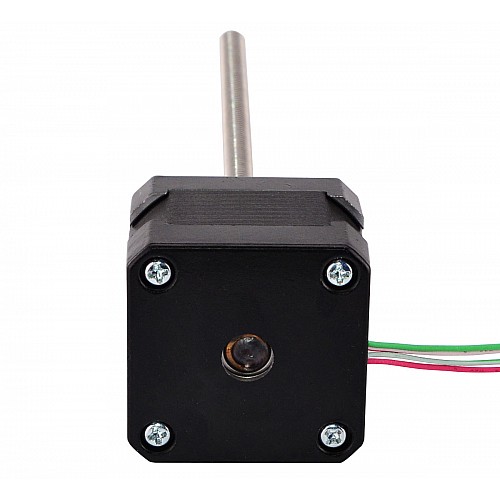

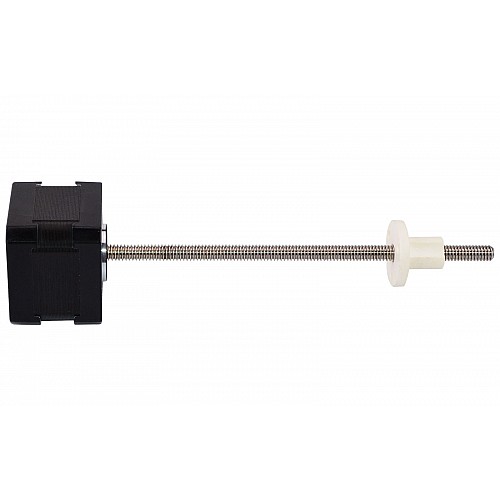

La parte del motor tiene un cuerpo de 34 mm, 1,8 grados, 1,5 A, motor paso a paso Nema 17, y se ha integrado con un tornillo de avance de 5,54mm(0,2181") de diámetro y 150mm(5,9055") de longitud y una tuerca de tornillo POM, el recorrido lineal es de 2,348mm(0,096").") por revolución

Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso externo de tamaño 17 de la serie Haydon Kerk 43000.

Especificación eléctrica

Número de pieza del fabricante: 17E13S1504JE3-150RS(17E13S1504JE-150RS)
Tipo de motor: Paso a paso lineal externo
Ángulo de paso: 1,8°
Empuje mínimo: 196N(300pps)
Corriente nominal/fase: 1.5A
Resistencia de fase: 1,56ohms
Voltaje: 2.33V
Inductancia: 1.9mH±20%(1KHz)

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 34mm
Longitud del tornillo de avance: 150mm(5,9055")

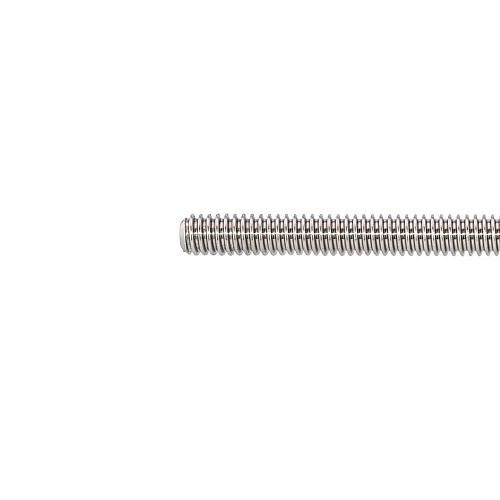

Diámetro del tornillo de avance: Φ5,54mm(0,2181")
Plomo/paso: 0,012192mm(0,00048")
Recorrido/revolución del cable: 2,438mm(0,096")
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 241g

Conexión

A+	A-	B+	B-
Rojo	Rojo blanco	Verde blanco	Verde

● ¿Cómo pedir un motor lineal personalizado? Motor paso a paso lineal personalizado

● Si solo tiene el número de pieza anterior, obtenga el nuevo aquí Mostrar detalles

● ¿Cómo llamamos motor lineal? Número de pieza Construcción

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	1.5
Empuje mínimo(N) @300pps	196
Inductancia(mH)	1.9
Resistencia de fase(ohms)	1.56
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Con codificador	No
Diámetro del tornillo de avance(mm)	5.54
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	34
Longitud del tornillo de avance(mm)	150
Método de inventario	Inventario dedicado
No. de cables	4
Recorrido de plomo/paso(mm)	0.012192
Recorrido de plomo/Revolución(mm)	2.4384
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de motor lineal	ACME actuador lineal
