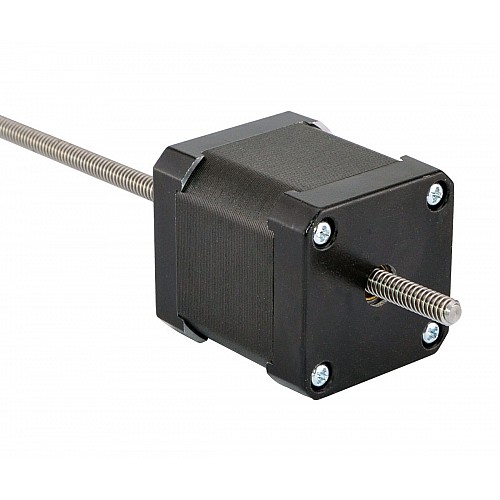

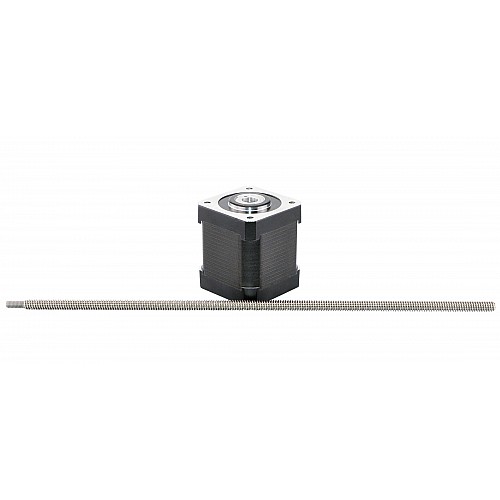

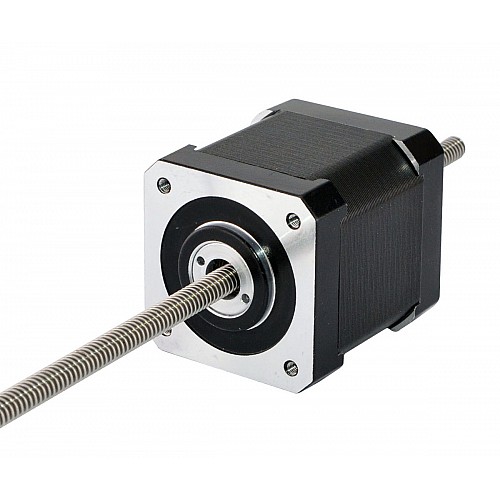

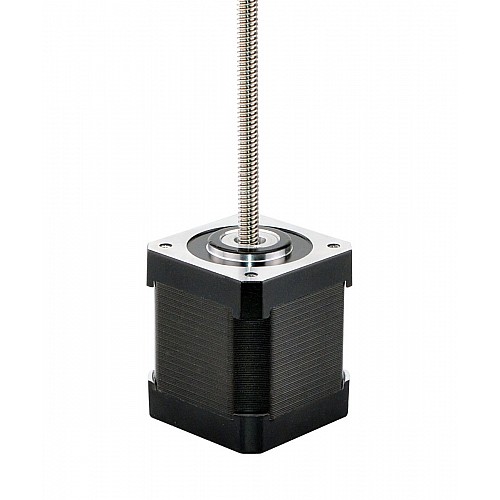

Nema 17 Non-captive 48mm Stack 1.3A Lead 0.794mm(0.031") Length 250mm

0 Comentarios - Escribir Comentario

M$0.00

Stock: 1
Model: 17N19S1304LF3-250RS
Weight: 0.60kg
Location: ISO, CE, RoHS

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

La parte del motor tiene un cuerpo de 48 mm, un motor paso a paso Nema 17 de 1,8 grados y 1,3 A, y funciona con un tornillo de avance de 6,35mm(0,25") de diámetro y 250mm(9,8425") de longitud, el recorrido lineal es de 0,794mm(0,03125") por revolución

Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso no cautivo de doble pila de tamaño 17 de la serie Haydon Kerk 43000.

Especificación eléctrica

Número de pieza del fabricante: 17N19S1304LF3-250RS(17N19S1304LF-250RS)
Tipo de motor: paso a paso lineal no cautivo
Ángulo de paso: 1,8°
Empuje mínimo: 560N(300pps)
Corriente nominal/fase: 1.3A
Resistencia de fase: 3,96ohmios
Voltaje: 5V
Inductancia: 6,66 mH±20 %(1KHz)

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 48mm

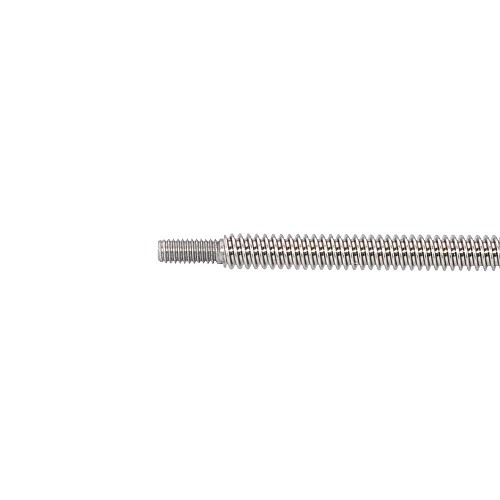

Longitud del tornillo de avance: 250mm(9,8425")
Diámetro del tornillo de avance: Φ6,35mm(0,25")
Plomo/paso: 0,00396875mm(0,00015625")
Recorrido/Revolución del cable: 0,794mm(0,03125")
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 352g

Conexión

A+	A-	B+	B-
Rojo	Rojo blanco	Verde blanco	Verde

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son 17N19S1304LF4-250RS.

Tipo de producto
Tipo de producto	Actuadores Lineales
Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	1.3
Empuje mínimo(N) @300pps	560
Inductancia(mH)	6.66
Resistencia de fase(ohms)	3.96
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del tornillo de avance(mm)	6.35
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	48
Longitud del tornillo de avance(mm)	250
Método de inventario	Inventario dedicado
No. de cables	4
Recorrido de plomo/paso(mm)	0.00396875
Recorrido de plomo/Revolución(mm)	0.794
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de motor lineal	Non-Captive
