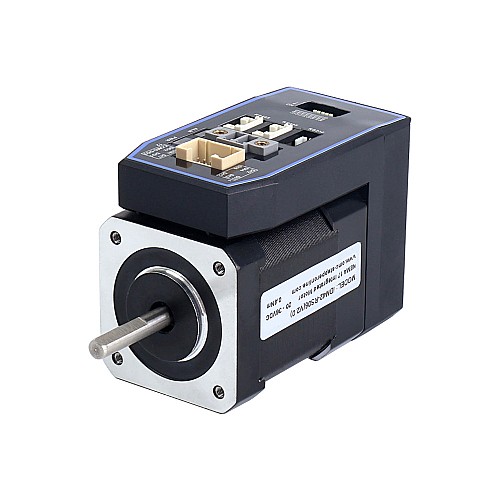

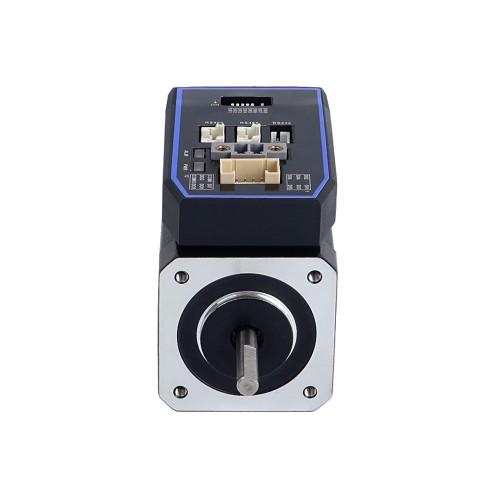

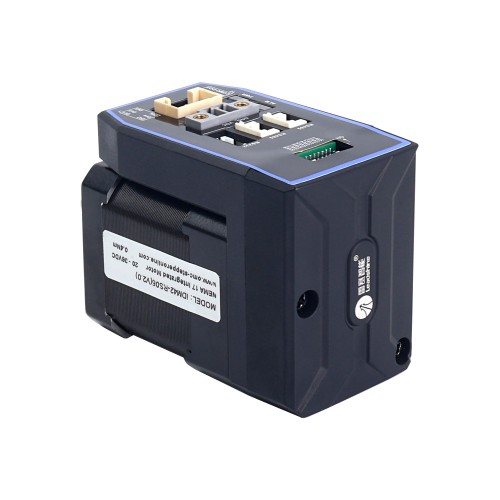

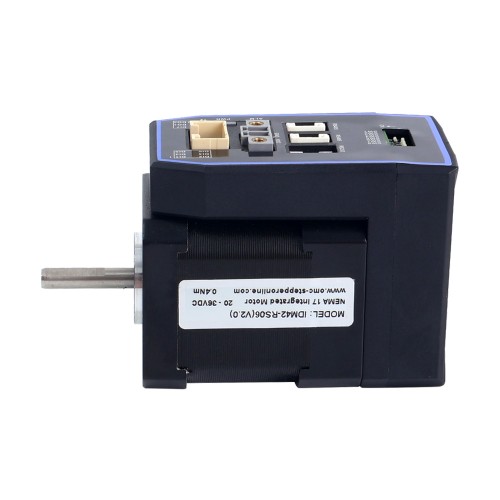

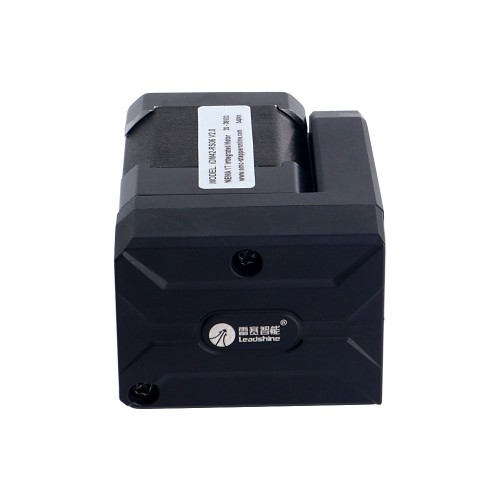

Motor paso a paso RS485 integrado NEMA 17 serie iDM 0,4Nm(56,64oz.in) 20-36VCC

Este es un motor paso a paso RS485 integrado Nema 17 con un par de retención de 0,4Nm(56,64oz.in) . La serie iDM-RS es un variador integrado de motor paso a paso y, basado en el protocolo Modbus RTU estándar, mediante comunicación RS485 puede conectarse en red hasta 31 ejes. Su control integrado de un solo eje puede salvar el PLC en la mayoría de las aplicaciones punto a punto para reducir costos. Las ricas funciones de diagnóstico integradas y las señales de entrada y salida facilitan la configuración.
Los motores de la serie iDM-RS son altamente confiables y asequibles y funcionan excelentemente en muchas aplicaciones industriales, como equipos solares, textiles, civiles, robótica, equipos de generación de energía, 3C, embalaje, etc.

Características clave

• Bajo ruido y vibración, movimiento suave
• Protecciones por sobretensión, sobrecorriente, etc.
• El movimiento se puede iniciar mediante IO externo, RS485 o HMI
• Voltaje de alimentación de 20 - 36 VCC, corriente de salida máxima de 3,0A pico
• Admite protocolo Modbus RTU, comandos internos de posición de 16 segmentos
• Modos de operación compatibles: Posición del perfil, Velocidad del perfil, Homing
• 7 entradas digitales configurables, 3 salidas digitales ópticamente aisladas

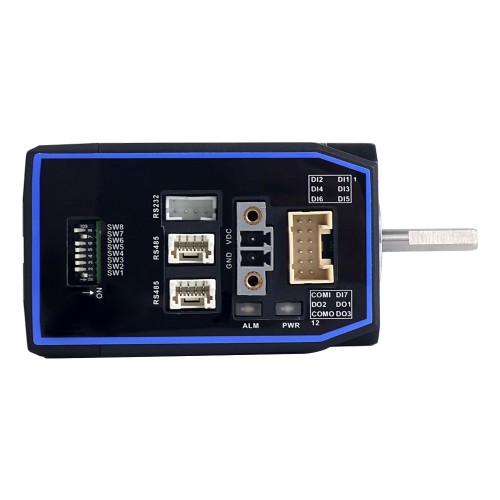

• Puerto RS232 para conexión de software de sintonización, puerto RS485 para control de movimiento

Especificaciones eléctricas

• Número de pieza del fabricante: iDM42-RS06
• Par de sujeción: 0,4Nm(56,64oz.in)
• Voltaje de alimentación: 20 - 36VCC
• Clase de aislamiento: B 130°C[266°F]
• Corriente máxima: 0,3 -  3,0A
• Voltaje lógico de entrada: 12 - 24V
• Capacidad de salida: 24V@100mA
• Velocidad máxima en baudios: 115200
• Entrada digital: 3
• Salida digital: 1
• Fuente del comando: Modbus-RTU

Especificaciones físicas

• Tamaño del marco: 42 x 42mm
• Longitud del cuerpo: 73mm
• Diámetro del eje: 5mm
• Longitud del eje: 24mm
• Peso: 0,47kg

Entorno operativo y otras especificaciones (Tj = 25°C/77°F)

• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Humedad: 40%RH－90%RH
• Temperatura de funcionamiento (disipador de calor): 0°C - 40°C (32°F - 104°F)
• Vibración: 10-50Hz/0,15mm
• Temperatura de almacenamiento: -20°C - 65°C (-4 °F - 149°F)

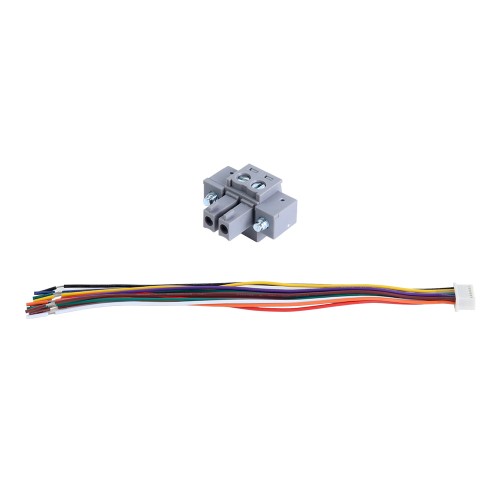

Lista de equipaje

• 1 x iDM42-RS06
• 1 x CABLE-PC-1: cable RS232
• 1 x CABLE-TX1M0-ISV2: cable RS485
