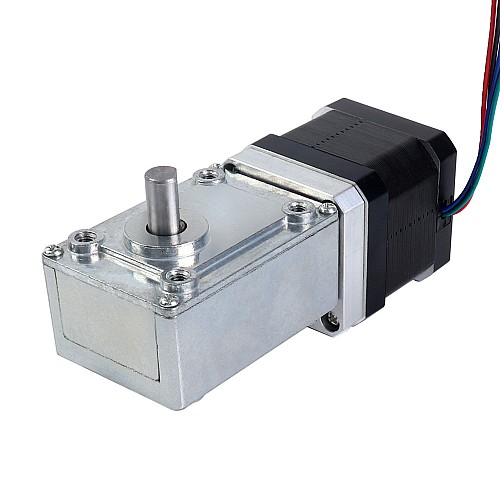

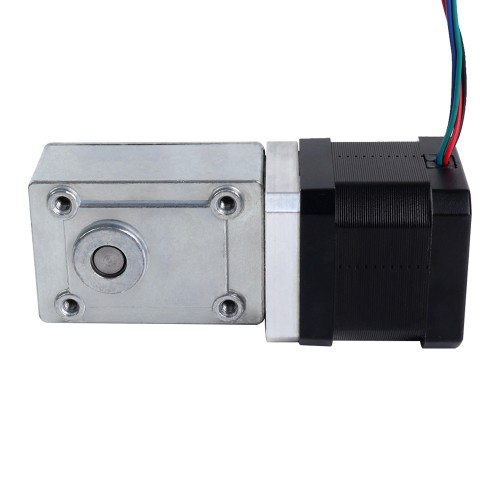

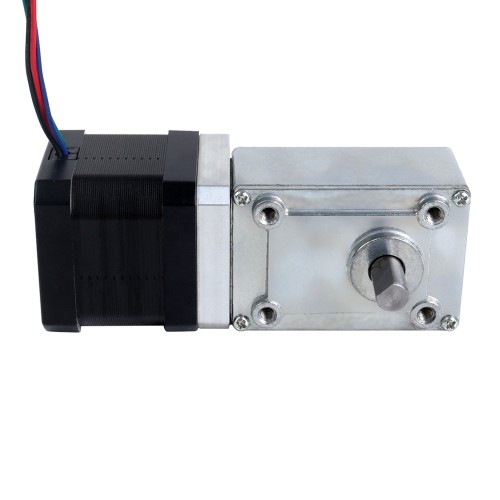

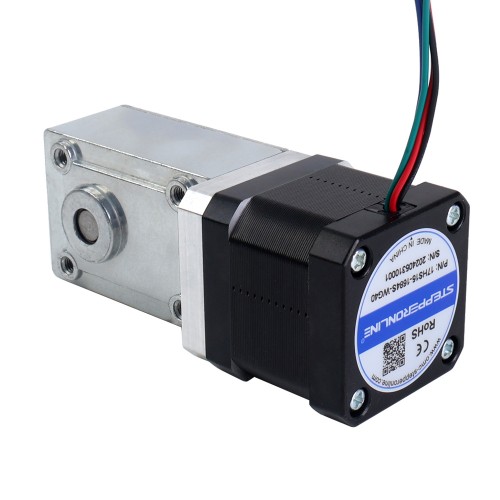

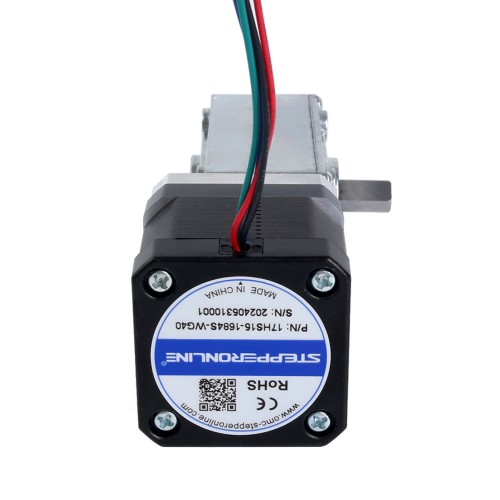

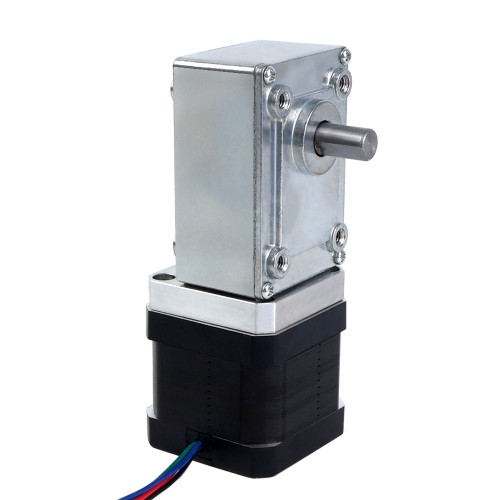

Motor paso a paso Nema 17 L=39mm 1.68A Relación de engranaje 40:1 Geabox de gusano cuadrado

Este motor paso a paso Nema 17 viene equipado con una exclusiva caja de engranajes de tornillo sin fin cuadrado con relación de 40:1. La caja de cambios utiliza lubricantes sintéticos duraderos y de alta calidad, lo que la hace libre de mantenimiento. Su eje de salida y su eje de transmisión están desplazados 90°, llenando el vacío en el mercado de cajas de engranajes helicoidales de tamaño NEMA17.
La caja de cambios tiene una gran capacidad de carga y sobrecarga, transmisión estable, tamaño inteligente y conexión conveniente, etc. Fácil de montar y con un precio asequible, este motor paso a paso con caja de engranajes helicoidal es ideal para fresadoras pequeñas, máquinas de grabado, tornos y otras aplicaciones. .

Especificación eléctrica

• Número de pieza del fabricante: 17HS15-1684S-WG40
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 0,045 grados
• Relación de transmisión: 40:1
• Eficiencia: 25%
• Par máximo permitido: 2,1Nm(297,38oz.in)
• Corriente nominal/fase: 1,68A
• Resistencia de fase: 1,5 ± 10%ohms
• Inductancia: 3,2 ± 20%mH(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

• Tamaño del marco: 42 x 42mm
• Longitud del motor: 39mm
• Longitud de la caja de cambios: 58mm
• Diámetro del eje: Φ7mm
• Longitud del eje: 18mm
• Tipo de eje: D
• Longitud del corte en D: 13mm
• Número de clientes potenciales: 4
• Longitud del cable: 320mm
• Peso: 502g
