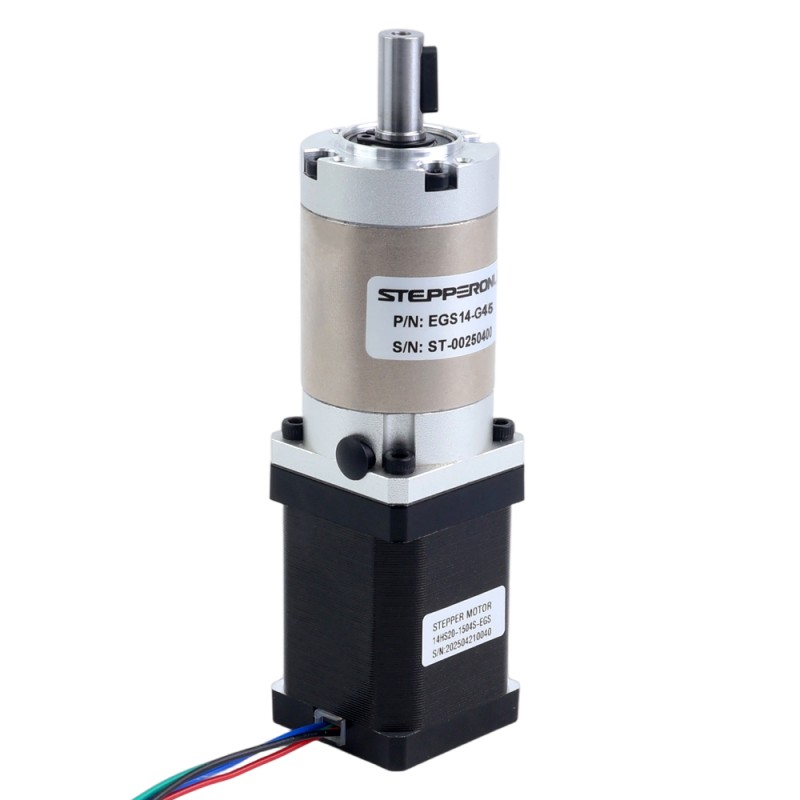

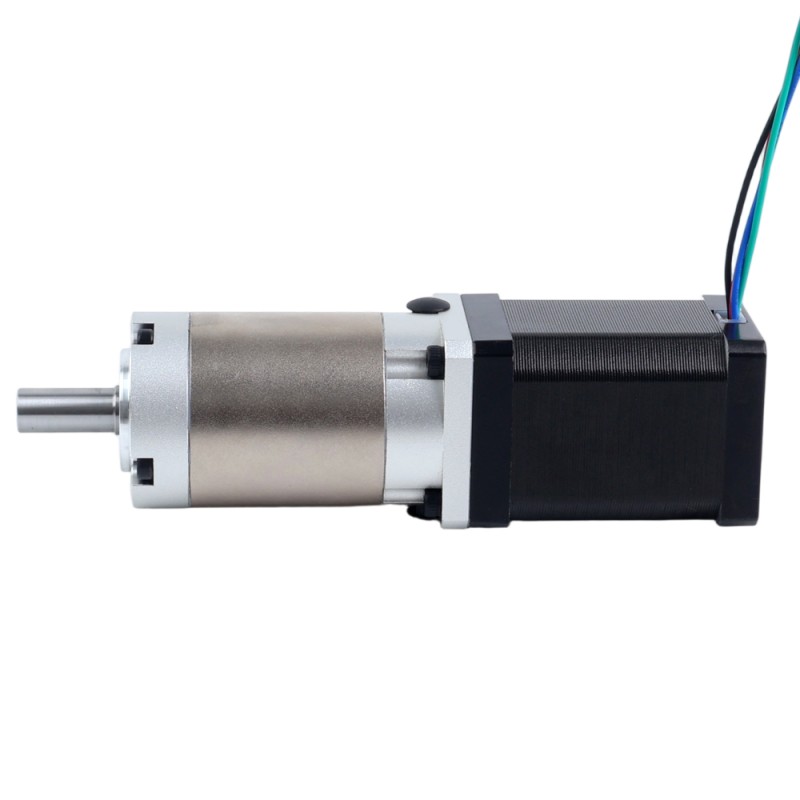

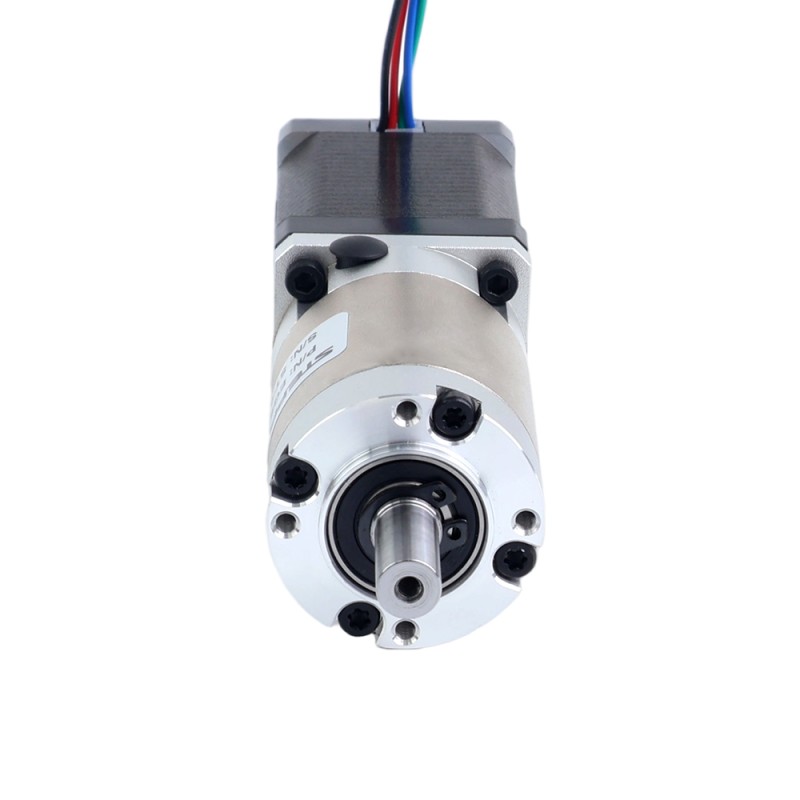

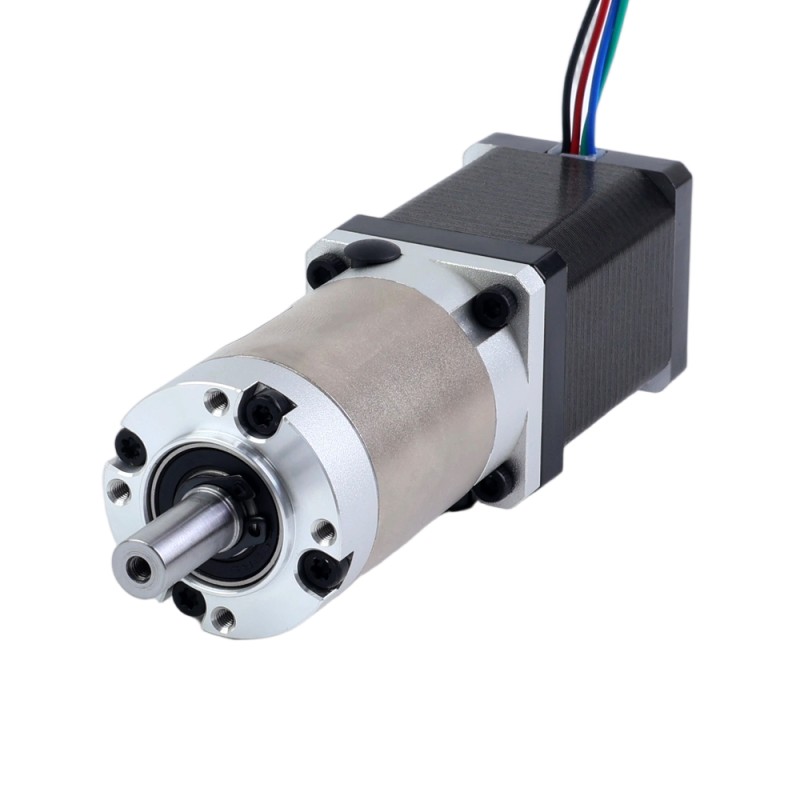

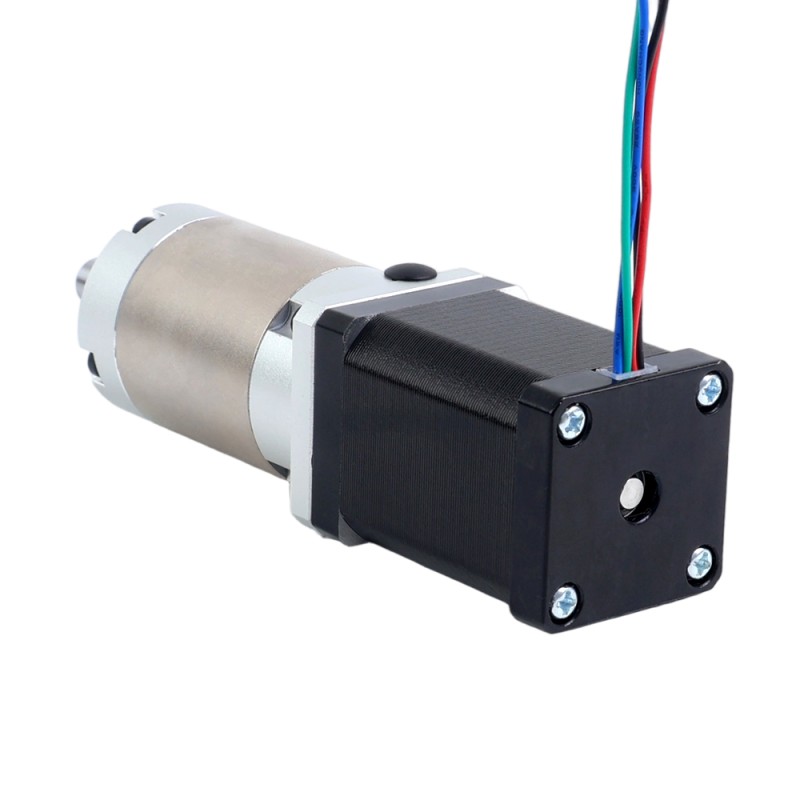

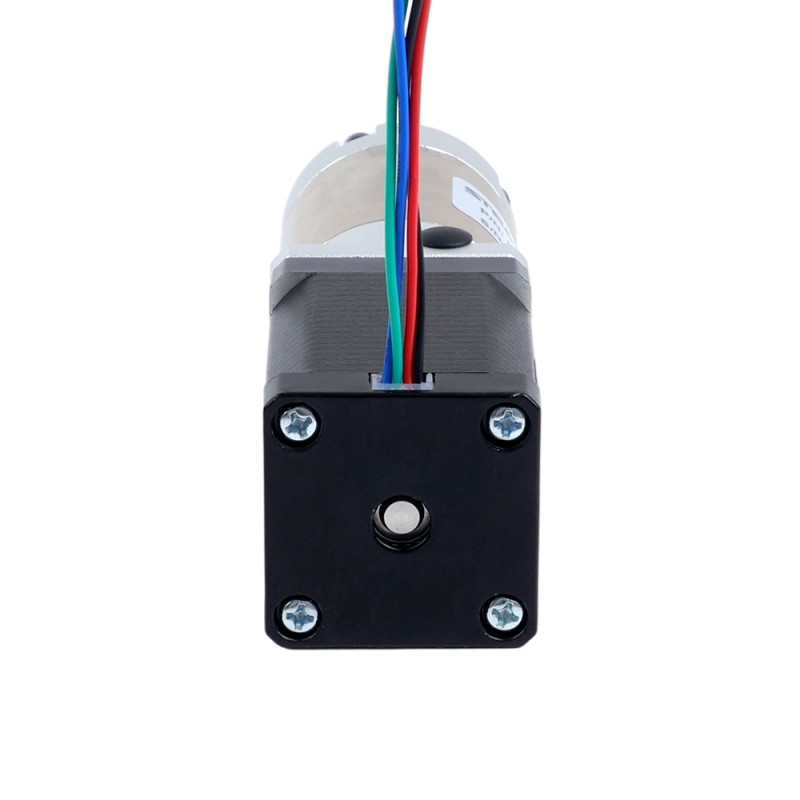

Name: Motor paso a paso Nema 14 bipolar L=52mm w/ con caja de cambios planetaria serie EG relación de reducción 45:1
Brand: STEPPERONLINE
SKU: 14HS20-1504S-EGS45
Price: 1111.30 MXN
Availability: InStock

Motor paso a paso Nema 14 bipolar L=52mm w/ con caja de cambios planetaria serie EG relación de reducción 45:1

14HS20-1504S-EGS45

Tipo de eje de salidaChavetero

Eje simple/eje dobleEje único

Tamaño(mm)Nema 14 (35 x 35)

Tipo de productoPaso a paso engranado

Consulta

Descargas

14HS20-1504S-EGS45_Full_Datasheet.pdfPDF · 60.36KB 14HS20-1504S-EGS45.STEPSTEP · 2.34MBInicie sesión para descargar 14HS20-1504S_Torque_curve.pdfPDF · 212.77KB

Misma serie

Modelo	Tipo de eje de salida	Eje simple/eje doble	Tamaño(mm)	Tipo de producto	Precio	Existencias
14HS13-1004S-EGS100	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$1,071.15	En stock
14HS13-1004S-EGS15	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$1,071.15	En stock
14HS13-1004S-EGS20	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$1,071.15	En stock
14HS13-1004S-EGS45	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$1,071.15	En stock
14HS13-1004S-EGS5	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$520.41	En stock
14HS20-1504S-EGS100	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$1,111.30	En stock

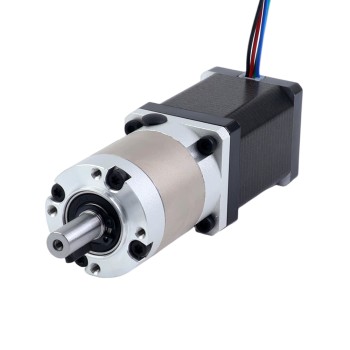

14HS20-1504S-EGS20	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$1,111.30	En stock
14HS20-1504S-EGS45	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$1,111.30	En stock
14HS20-1504S-EGS5	Chavetero	Eje único	Nema 14 (35 x 35)	Paso a paso engranado	M$877.09	En stock

Motor paso a paso Nema 14 bipolar L=52mm w/ con caja de cambios planetaria serie EG relación de reducción 45:1

Este motor paso a paso Nema 14 ofrece un par de mantenimiento de 0.40Nm(56.64oz.in) ed è dotato di u... Leer más

0 opiniones • Escribir una opinión

desde

M$1,111.30

5 + M$1,026.94

10 + M$954.42

50 + M$891.52

100 + M$836.39

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 14 ofrece un par de mantenimiento de 0.40Nm(56.64oz.in) ed è dotato di un riduttore EG ad alta precisione con un rapporto di trasmissione di 45:1. Rispetto ai motori con riduttori della serie PG, la precisione e l'accuratezza di questo motore con riduttore della serie EG sono state notevolmente migliorate, con un gioco massimo fino a 25arcmin.
Grazie alla loro precisione e affidabilità superiori, i motori con riduttore della serie EG offrono prestazioni eccezionali, rendendoli la scelta ideale per applicazioni in cui precisione, durata e valore sono fondamentali.

Especificaciones eléctricas

Número de pieza: 14HS20-1504S-EGS45
Tipo de motor: Motor paso a paso bipolar
Par de mantenimiento sin caja de cambios: 0.40Nm(56.64oz.in)
Corriente nominal/fase: 1.50A
Resistencia de fase: 2.80ohms±10%
Inductance: 4.80mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
Material de los engranajes: Acero aleado
Relación de transmisión: 45:1
Eficiencia: 90%
Juego en vacío: <=25arcmin
Par máximo permitido: 10.00Nm(1416.12oz.in)
Par instantáneo permitido: 20.00Nm(2832.23oz.in)

Especificaciones físicas

Tamaño del marco: 35 x 35mm
Longitud del motor: 52mm
Longitud de la caja de cambios: 59mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ8mm
Longitud del eje de salida: 20mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
¿Tiene curva de par/empuje?	No
Bipolar/Unipolar	Bipolar
Corriente (A)	1.5
Inductancia(mH)	4.8
Resistencia de fase(ohms)	2.8
Torque de sujeción sin caja de cambios(N.m)	0.4
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=25 arcmin
Longitud del cuerpo(mm)	111
Longitud del eje(mm)	20
Material del engranaje	Acero aleado
No. de cables	4
Relación de transmisión(xx:1)	45
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
