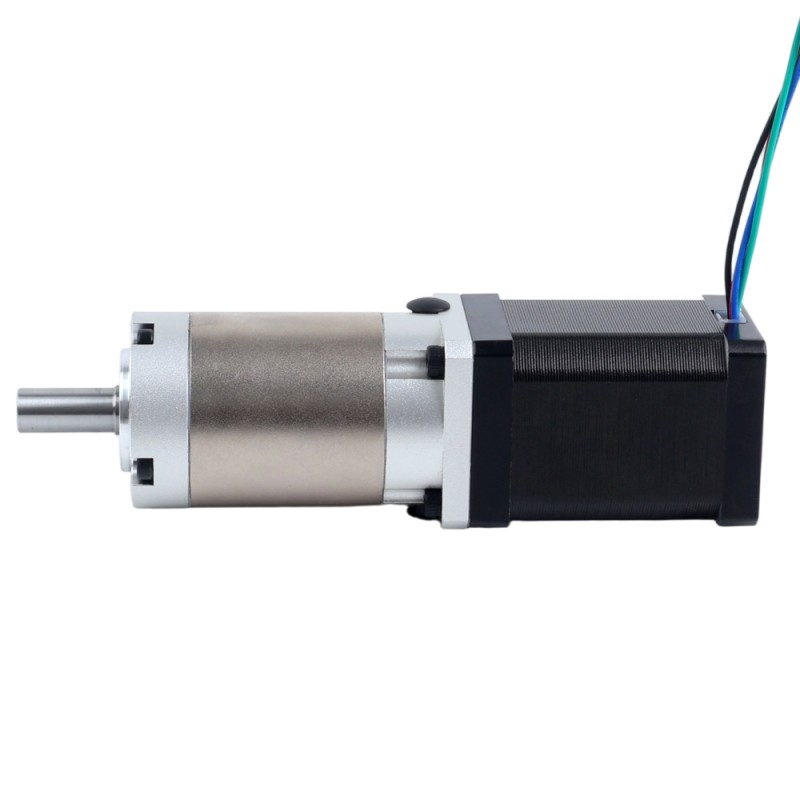

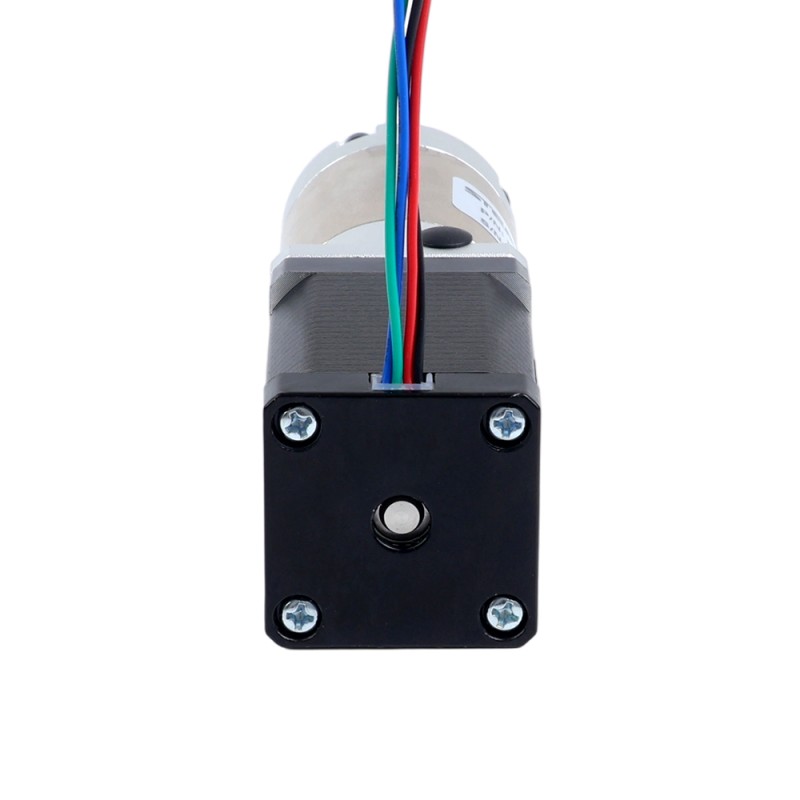

Motor paso a paso Nema 14 bipolar L=52mm w/ con caja de cambios planetaria serie EG relación de reducción 100:1

0 Comentarios - Escribir Comentario

M$1,201.40

5 o más M$1,110.20

10 o más M$1,031.80

50 o más M$963.80

100 o más M$904.20

En stock: 10000
Modelo: 14HS20-1504S-EGS100
Peso bruto: 0.69kg
Certificado: ISO, CE, UKCA, RoHS

Opciones Disponibles

Nave de (Haga clic en país para stock en directo)

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Este motor paso a paso Nema 14 ofrece un par de mantenimiento de 0.40Nm(56.64oz.in) ed è dotato di un riduttore EG ad alta precisione con un rapporto di trasmissione di 100:1. Rispetto ai motori con riduttori della serie PG, la precisione e l'accuratezza di questo motore con riduttore della serie EG sono state notevolmente migliorate, con un gioco massimo fino a 25arcmin.
Grazie alla loro precisione e affidabilità superiori, i motori con riduttore della serie EG offrono prestazioni eccezionali, rendendoli la scelta ideale per applicazioni in cui precisione, durata e valore sono fondamentali.

Especificaciones eléctricas

Número de pieza: 14HS20-1504S-EGS100
Tipo de motor: Motor paso a paso bipolar
Par de mantenimiento sin caja de cambios: 0.40Nm(56.64oz.in)
Corriente nominal/fase: 1.50A
Resistencia de fase: 2.80ohms±10%
Inductance: 4.80mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
Material de los engranajes: Acero aleado
Relación de transmisión: 100:1
Eficiencia: 90%
Juego en vacío: <=25arcmin
Par máximo permitido: 9.00Nm(1274.50oz.in)
Par instantáneo permitido: 18.00Nm(2549.01oz.in)

Especificaciones físicas

Tamaño del marco: 35 x 35mm
Longitud del motor: 52mm
Longitud de la caja de cambios: 59mm
Tipo de eje de salida: Chavetero
Diámetro del eje de salida: Φ8mm
Longitud del eje de salida: 20mm

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
Bipolar/Unipolar	Bipolar
Corriente (A)	1.5
Inductancia(mH)	4.8
Resistencia de fase(ohms)	2.8
Torque de sujeción sin caja de cambios(N.m)	0.40
¿Tiene curva de par/empuje?	No
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Eje simple/eje doble	Eje único
Juego	<=25arcmin
Longitud del cuerpo(mm)	111
Longitud del eje(mm)	20
Material del engranaje	Acero aleado
Método de inventario	Inventario dedicado
No. de cables	4
Relación de transmisión(xx:1)	100
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de caja de cambios	Planetario de precisión
Tipo de eje de salida	Chavetero
