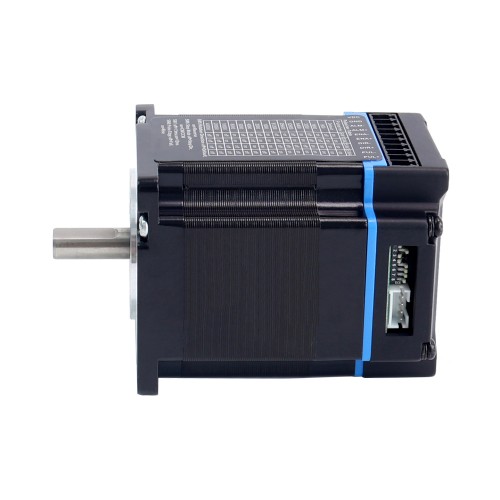

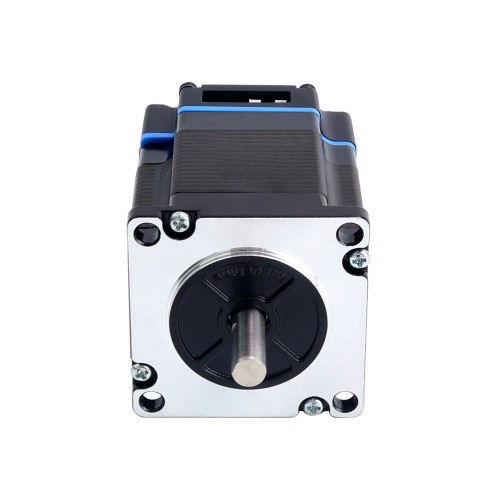

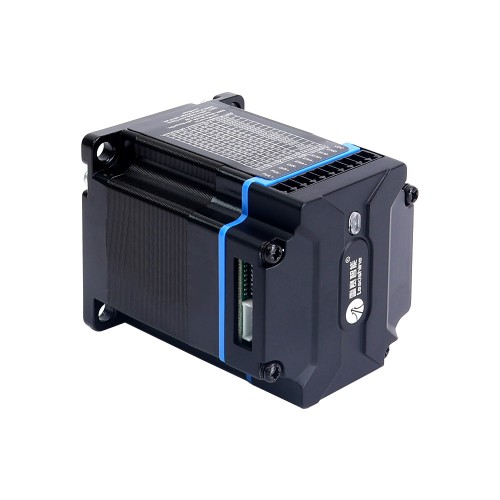

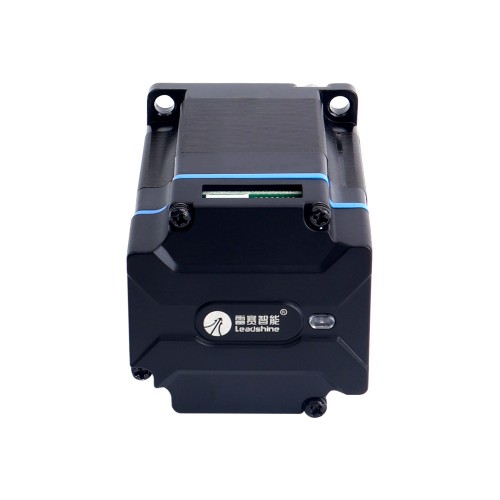

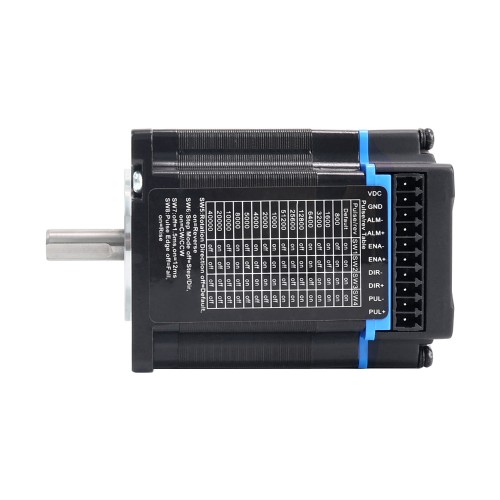

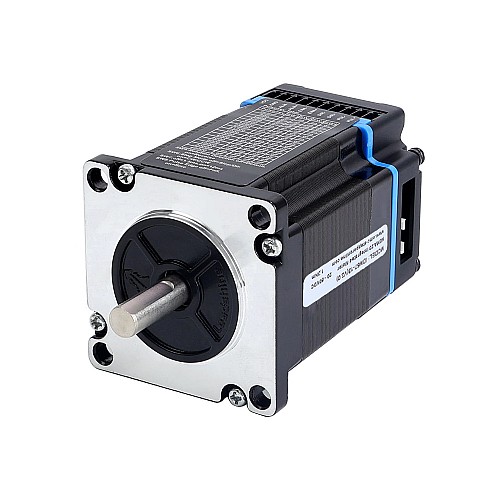

Motor paso a paso integrado NEMA 23 serie iDM 1,3Nm(184,1oz.in) 20-50V CC

Este es un motor paso a paso integrado Nema 23 con un par de retención de 1,3Nm(184,1oz.in) . La serie iDM es un motor paso a paso integrado en un controlador paso a paso digital. Adopta un algoritmo de control avanzado. Su tamaño muy compacto puede ahorrar espacio de montaje, eliminar el tiempo de cableado del motor, reducir las interferencias y reducir los costos de cables y mano de obra.
La serie iDM es confiable y asequible y tiene un rendimiento excelente en muchas aplicaciones industriales como CNC, impresoras 3D, equipos de escenario, medicina, electrónica, embalaje, etc.

Características clave

• Sin ajustes para una fácil configuración
• Control de paso y dirección y CW y CCW
• Protecciones contra sobretensión y sobrecorriente
• Bajo ruido y vibración, movimiento suave
• Arranque suave sin "salto" cuando está encendido
• 3 entradas digitales, 1 salida digital aislada ópticamente
• Comunicación RS232 para conexión al software STEPPERONLINE

Especificaciones eléctricas

• Número de pieza del fabricante: iDM57-13
• Par de sujeción: 1,3Nm(184,1oz.in)
• Voltaje de alimentación: 20 - 50VCC
• Clase de aislamiento: B 130°C[266°F]
• Corriente máxima: 0,5 - 7,0A
• Corriente lógica: 7 - 16 mA
• Voltaje lógico: 5V
• Máx. Frecuencia de entrada: 200KHz
• Mín. Ancho de PUL: 2,5μs
• Mín. Configuración DIR: 5,0μs
• Fuente del comando: PUL y DIR, CW y CCW

Especificaciones físicas

• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 75mm
• Diámetro del eje: 8mm
• Longitud del eje: 21mm
• Peso: 0.77kg

Entorno operativo y otras especificaciones (Tj = 25°C/77°F)

• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Humedad: 40%RH－90%RH
• Temperatura de funcionamiento (disipador de calor): 0°C - 40°C (32°F - 104°F)
• Vibración: 10 – 50Hz/0,15mm
• Temperatura de almacenamiento: -20°C - 65°C (-4 °F - 149°F)

Lista de equipaje

• 1 x iDM57-13
• 1 x CABLE-PC-1: cable RS232
