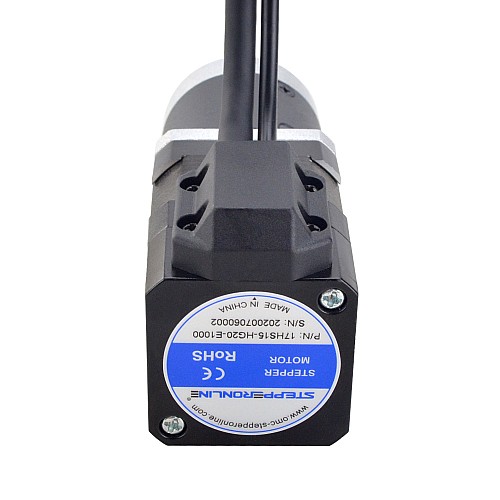

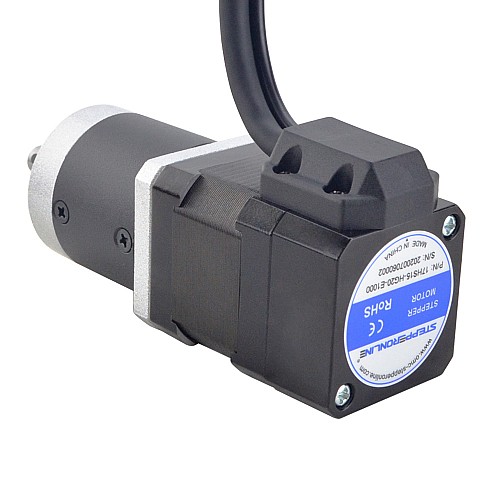

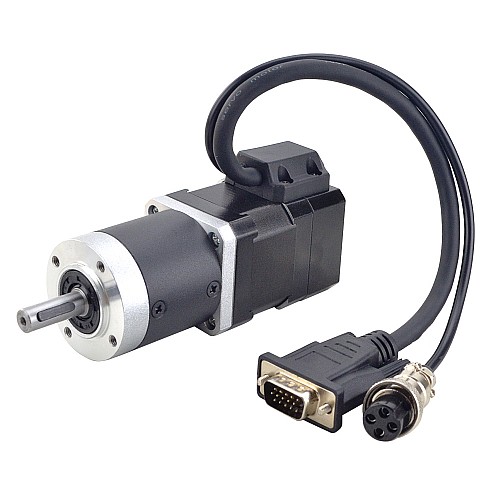

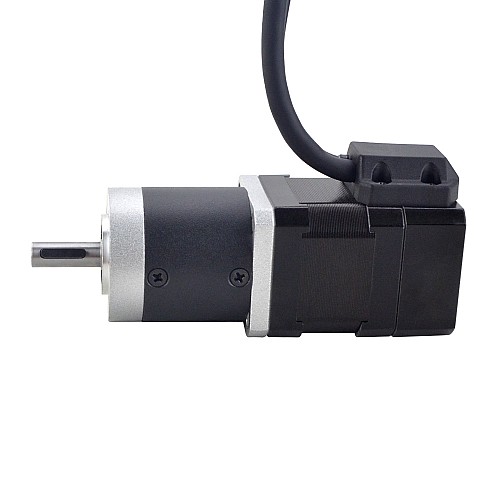

CN en oferta - Motor de circuito cerrado Nema 17 L=39 mm Relación de engranaje 20:1 Reductor planetaria

-33 %

CN en oferta - Motor de circuito cerrado Nema 17 L=39 mm Relación de engranaje 20:1 Reductor planetaria

0 Comentarios - Escribir Comentario

M$1,664.20

M$1,115.00

Stock: 10000
Model: CN-17HS15-HG20-E1000
Weight: 0.96kg
Location: ISO, CE, UKCA, RoHS

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 17HS15-HG20-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 0,39Nm(55,24oz.in)
Corriente nominal/fase: 1.68A
Resistencia de fase: 1,6ohmios
Inductancia: 3,2mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 107.3mm
Diámetro del eje: Φ8mm
Longitud del eje: 23,5mm
Longitud del eje del chavetero: 14mm
Longitud del cable: 300mm
Peso: 0,67kg

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 20:1
Eficiencia: 75%
Huelgo sin carga: <= 1,6grados
máx. Par admisible: 10Nm(1416,4oz.in)
Momento Par admisible: 15Nm(2124oz.in)
máx. Carga Radial: 100N
Ruido: <=50dB
Temperatura ambiente: -10 - 50 ℃

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: Incrementales ópticos
Resolución del codificador: 1000
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5 V.
Frecuencia de salida máx.: 60kHZ

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	1.68
Inductancia(mH)	3.2
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	1.6
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	39
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	8
Juego	<=1.6deg
Longitud del cuerpo(mm)	107.3
Longitud del eje(mm)	23.5
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	20
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de caja de cambios	Caja de cambios planetaria serie HG
Tipo de eje de salida	Chavetero
