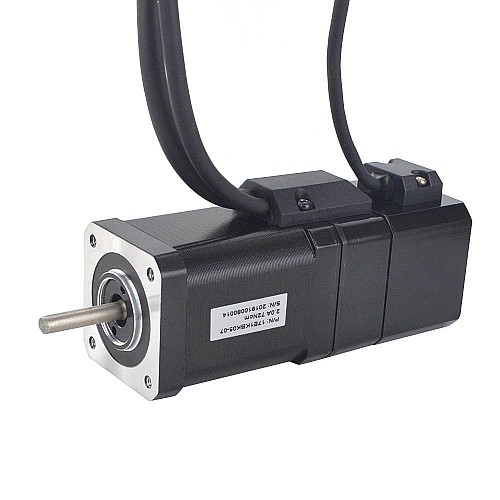

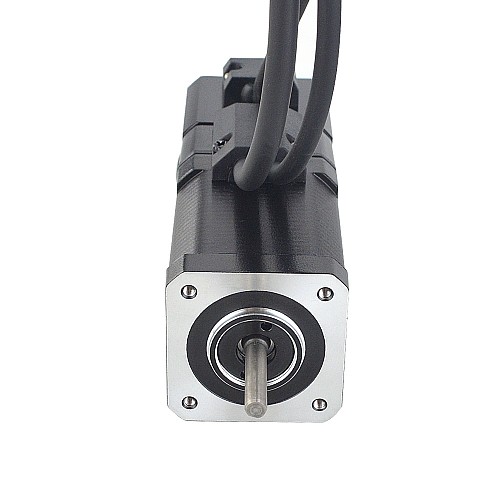

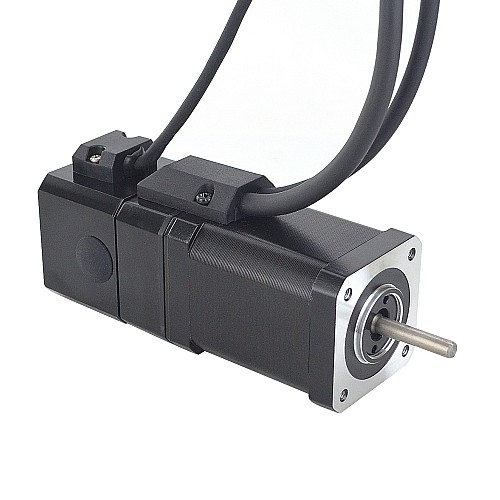

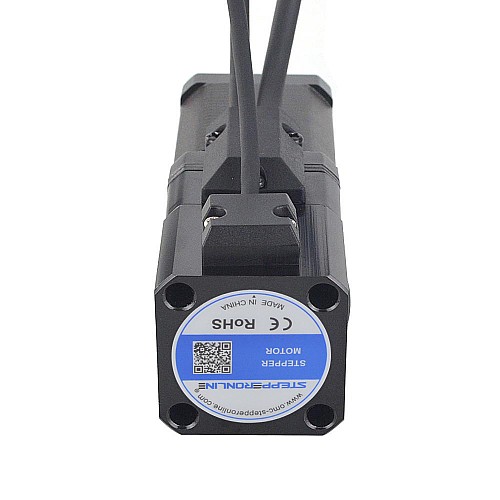

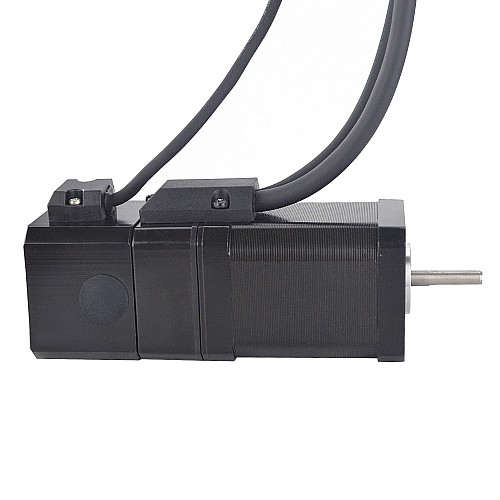

Motor paso a paso de bucle cerrado Nema 17 serie P 72Ncm(101,98oz.in) con freno electromagnético

0 Comentarios - Escribir Comentario

M$1,673.00

5 o más M$1,594.40

10 o más M$1,522.60

50 o más M$1,457.20

100 o más M$1,397.00

In Stock: 10000
Model: 17E1KBK05-07
Gross Weight: 0.90kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 205

Haga clic en país para stock en directo

Enviado desde

China

EE. UU.

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 17E1KBK05-07
Número de fase: 2
Ángulo de paso: 1,8grados
Par de sujeción: 72Ncm(101,98oz.in)
Corriente nominal/fase: 2,0A
Resistencia de fase: 1,75ohms
Inductancia: 4,0mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 42 x 42mm
Longitud del cuerpo: 60mm
Diámetro del eje: Φ5mm
Longitud del eje: 24mm
Longitud del eje de corte en D: 15mm
Longitud del cable: 270mm
Peso: 0,5kg

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: Incremental
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 5V
Voltaje de suministro máx.: 5V
Alto voltaje de salida: <4V
Bajo voltaje de salida: ＜1V

Conexiones de freno

Rojo -- 24V+
Negro-- 24V-
0.5Nm

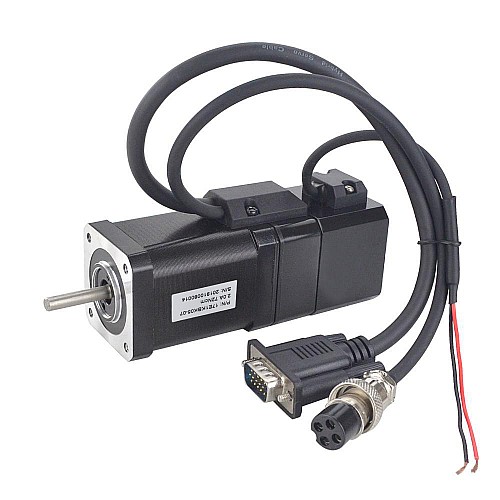

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	EGND	EA+	EA-	EB+	EB-

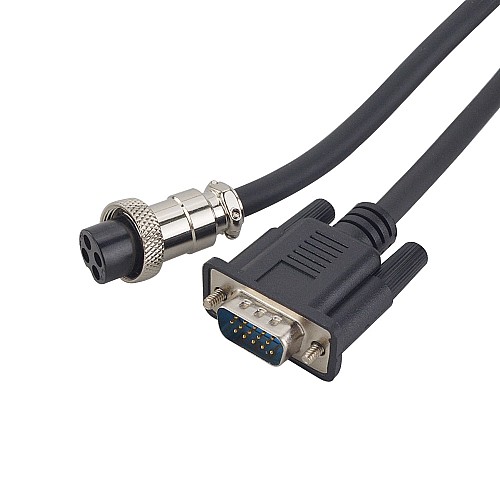

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	2
Inductancia(mH)	4
Motor paso a paso con	Codificador/Freno
Resistencia de fase(ohms)	1.75
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	72
Especificación de Freno
Corriente de freno(A)	0.16
Par de freno(Ncm)	50
Potencia de freno(W)	3.96
Tensión nominal de freno(V)	24
Tiempo de respuesta(ms)	50
Tipo de freno	Freno de apagado
Especificación Física
Diámetro del eje(mm)	5
Longitud del cuerpo(mm)	60
Longitud del eje(mm)	24
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 17 (42 x 42)
Tipo de eje de salida	D
