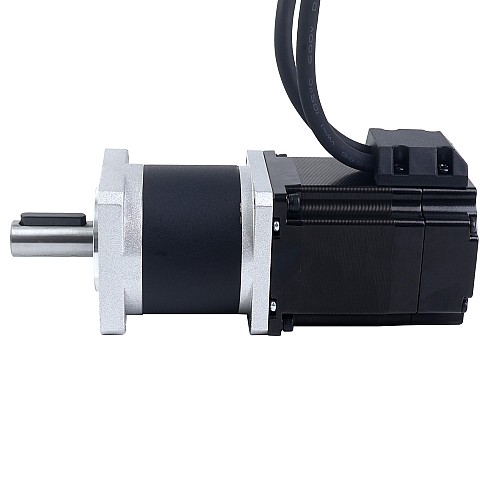

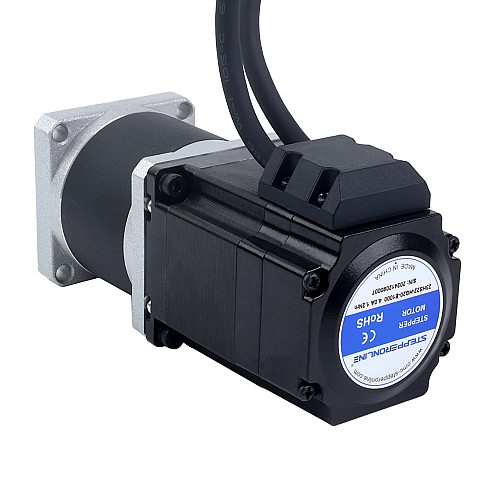

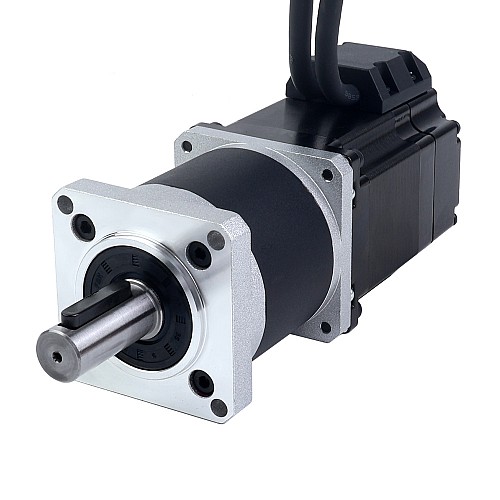

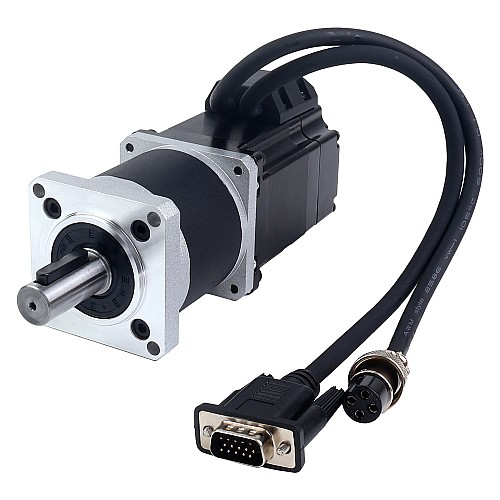

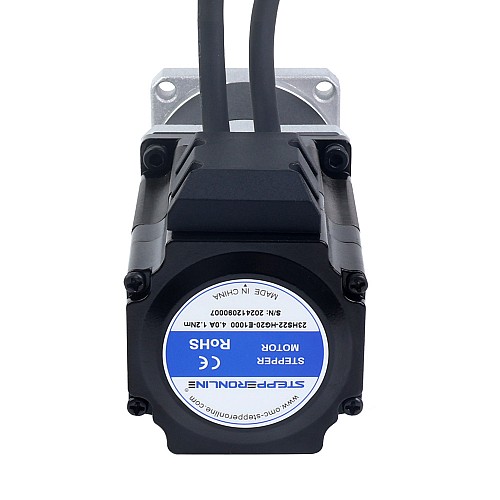

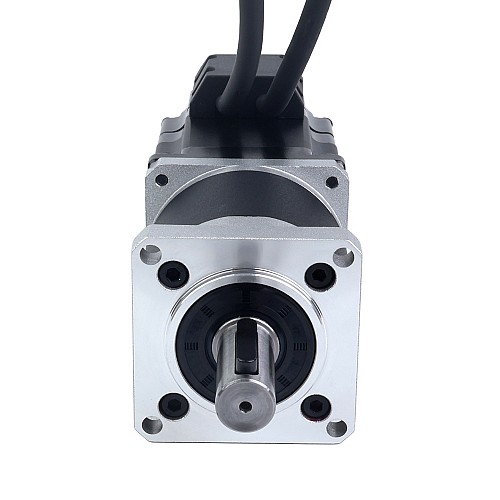

Motor de circuito cerrado Nema 23 L=77mm Relación de transmisión 20:1 Reductor planetaria

0 Comentarios - Escribir Comentario

M$1,465.60

5 o más M$1,405.20

10 o más M$1,349.60

50 o más M$1,298.20

100 o más M$1,250.60

In Stock: 10000
Model: 23HS22-HG20-E1000
Gross Weight: 1.80kg
Certificated: ISO, CE, UKCA, RoHS

Sold: 136

Haga clic en país para stock en directo

Enviado desde

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Especificación eléctrica

Número de pieza del fabricante: 23HS22-HG20-E1000
Número de fase: 2
Ángulo de paso: 1,8grados
Par de retención: 1,2Nm(169,97oz.in)
Corriente nominal/fase: 4,0A
Resistencia de fase: 0,45ohmios
Inductancia: 1,3mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificación física

Tamaño del marco: 57 x 57mm
Longitud del cuerpo: 77mm
Diámetro del eje: Φ14mm
Longitud del eje: 34mm
Longitud del eje del chavetero: 25mm
Longitud del cable: 300mm

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 20:1
Eficiencia: 75%
Huelgo sin carga: <= 1,6grados
máx. Par admisible: 20Nm(2832,8oz.in)
Momento Par admisible: 40Nm(5665,6oz.in)
máx. Carga Radial: 250N
Ruido: <=50dB
Temperatura ambiente: 0 - 50 ℃

Especificación del codificador

Tipo de circuito de salida: tipo diferencial
Tipo de codificador: Incrementales ópticos
Resolución del codificador: 1000
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5 V.
Frecuencia de salida máx.: 60kHZ

Conexión

ALFILER	1	2	3	4
Motor	A+	A-	B+	B-

ALFILER	2	3	1	13	11	12
codificador	CCV	GND	EA+	EA-	EB+	EB-

El motor viene con un cable altamente flexible que se puede doblar 8 millones de veces sin fallar.

Tipo de producto
Tipo de producto	Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida	2
Corriente nominal(A)	4
Inductancia(mH)	1.3
Motor paso a paso con	Codificador/Engranajes
Resistencia de fase(ohms)	0.45
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	120
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Juego	<=1.6deg
Longitud del cuerpo(mm)	77
Longitud del eje(mm)	34
Método de inventario	Inventario dedicado
Relación de transmisión(xx:1)	20
Tamaño(mm)	Nema 23 (57 x 57)
Tipo de caja de cambios	Caja de cambios planetaria serie HG
Tipo de eje de salida	Chavetero
