Motor BLDC con engranaje de 24V, 120W, 16,67RPM, 20,00Nm(2832,24oz.in), Caja de cambios de ángulo recto 180:1

0 Comentarios - Escribir Comentario

M$2,297.40

5 o más M$2,198.60

10 o más M$2,107.80

50 o más M$2,024.40

100 o más M$1,947.20

En stock: 10000
Modelo: F55B120-24GU-30S/5GU180RC
Peso bruto: 5.27kg
Certificado: ISO, CE, RoHS

Opciones Disponibles

Nave de

China

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

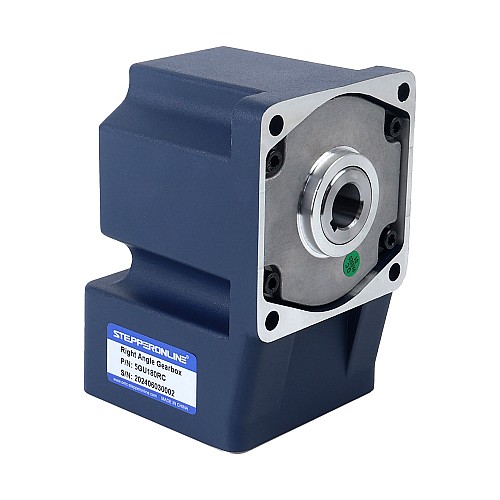

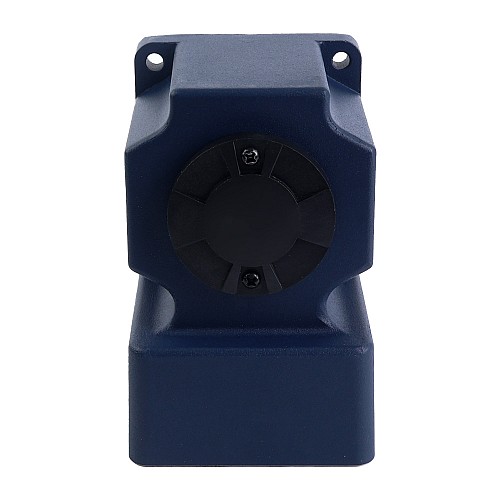

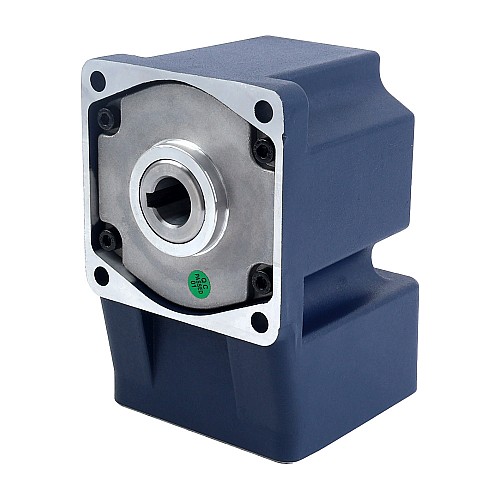

Este es un motor de engranajes CC sin escobillas de 24V y 120W con una brida de 90x90mm. La caja de cambios de ángulo recto con eje hueco incorporada 180:1 ofrece velocidad y par a 16,67rpm y 20Nm(2832,24oz.in). Las ventajas de la caja de cambios en ángulo recto de transmisión eficiente, gran capacidad de carga, capacidad de cambiar la dirección de la transmisión y larga vida útil hacen que este motor sea ampliamente utilizado en automatización de producción industrial, equipos de embalaje logístico, equipos médicos, equipos mecánicos, equipos de fotografía y otros campos.

El controlador BLDC recomendado para combinar con este motor es BLD-510B.

Especificaciones eléctricas

P/N: F55B120-24GU-30S/5GU180RC
Número de fase del motor: 3
Número de polos del motor: 10
Corriente nominal: 6.50A
Tensión nominal: 24V
Velocidad nominal: 16,67rpm
Clasificado esfuerzo de torsión: 20,00Nm(2832,24oz.in)
Potencia nominal: 120W
Clase de aislamiento: E 120°C[248°F]
Resistencia de aislamiento: 50MΩ Min @500V
Vida útil: más de 5000 horas

Especificaciones físicas

Tamaño del marco: 90x90mm
Longitud total: 210mm
Tipo de caja de cambios: Caja de cambios de ángulo recto
Relación de transmisión: 180:1
Tipo de eje: Hueco
Diámetro del agujero: Φ15mm
Rodamiento: Bola de ranura profunda

conexión por medio de cables

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Amarillo(grueso)	Azul(grueso)	Verde	Amarillo	Verde(grueso)	Negro	Azul	Rojo

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	6.50
Nº de fase	3
Par nominal(Nm)	20.00
Potencia nominal(W)	120
Tensión nominal(V)	24
Velocidad nominal(rpm)	16.67
Especificación Física
Con cambio	Sí
Longitud del cuerpo(mm)	210
Relación de transmisión(xx:1)	180
Tamaño(mm)	90 x 90
Tipo de caja de cambios	Caja de cambios en ángulo recto
Tipo de eje de salida	Chavetero

File	Size
F55B120-24GU-30S_5GU180RC_Full_Datasheet.pdf	67.62KB	Download

Etiquetas: Tipo de eje de salida: Chavetero, Tensión nominal (V): 24, Corriente nominal (A): 6.50, Longitud del cuerpo (mm): 210, Tamaño (mm): 90x90, Nº de fase: 3, Tipo de producto: Motor BLDC con engranajes, Relación de transmisión(xx:1): 180, Tipo de caja de cambios: Caja de cambios en ángulo recto, Velocidad nominal (rpm): 16.67, Par nominal (Nm): 20.00, Potencia nominal (W): 120, Con cambio: Sí
