Kit de servomotor de CA de 750W serie T7 EtherCAT 3000rpm 2,39Nm Codificador de 23bits IP67

Los servomotores de CA de 23 bits, 750W, 3000rpm y 2,39Nm de la serie T7 son servomotores de CA digitales de alto rendimiento EtherCAT diseñados para el control de par, velocidad y posición de alta precisión, lo que proporciona una solución perfecta para diversas aplicaciones, detección de fallas y manejo de errores que hace que la comunicación sea más confiable a largas distancias. Mediante el uso de protocolos de comunicación EtherCAT, las conexiones entre el dispositivo maestro y las estaciones esclavas se pueden realizar utilizando solo cables LAN.
Combinado con abundantes funciones como el chip de procesamiento de señal digital (DSP) y el módulo de alimentación inteligente (IPM), etc., y con una resolución de codificador de 23 bits, puede proporcionar a las máquinas un rendimiento inteligente.
Los servomotores utilizan rotores de imanes permanentes de neodimio, hierro y boro de tierras raras, proporcionan características de alta densidad de par, pares de torsión elevados, bajo nivel de ruido, bajo aumento de temperatura y menor consumo de corriente.

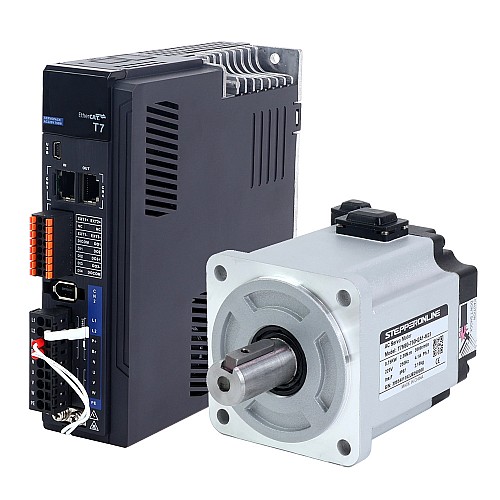

Artículos del kit

• 1 x T7-750EC: controlador EtherCAT de servomotor de CA de 750W
• 1 x T7M80-750H2A1-M23: servomotor de CA de 750W, 3000 rpm, 2.39Nm, codificador de 23 bits IP67
• 1 x CMST1M5-2: Cable de motor de 1,5m con conector IP67
• 1 x CEST1M5-2: Cable codificador de 1,5m con conector IP67
• 1 x cable de depuración del servocontrolador

Especificación del servoDriver

• Número de parte: T7-750EC
• Comunicación EtherCAT
• Entrada de sonda
• 4 entradas y 3 salidas
• Tensión nominal 220VAC monofásica
• Potencia nominal 750W
• Codificador de 23 bits disponible
• Identificación automática del motor
• Dimensión: 50*175*156mm
• Modo de control: modo de posición, modo de velocidad, modo de torsión

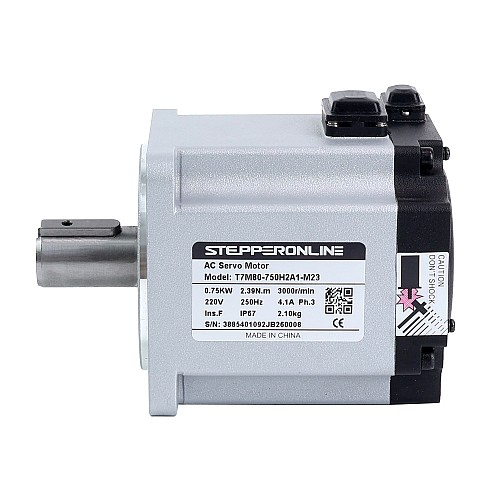

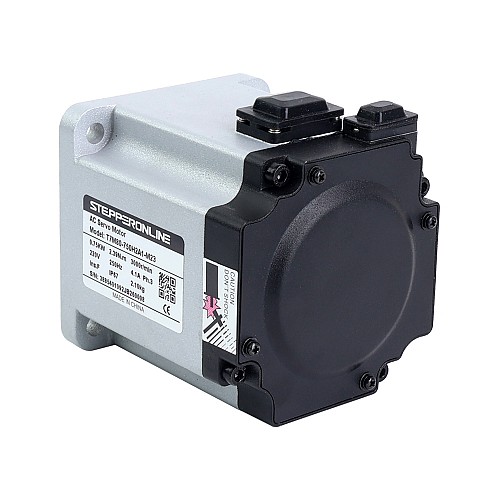

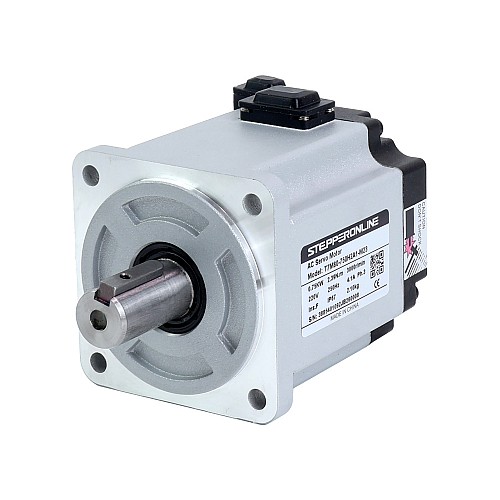

Especificación del servomotor

• Número de pieza: T7M80-750H2A1-M23
• Voltaje nominal: 220VAC
• Potencia nominal: 750W
• Par nominal: 2,39Nm
• Par máximo: 7,17Nm
• Velocidad nominal: 3000rpm
• Velocidad máxima: 5000rpm
• Corriente nominal: 4.1A
• Corriente máxima: 13.4A
• Constante de par: 0,645 Nm/A
• Constante EMF posterior: 39V/krpm
• Resistencia: 1.7ohm
• Inductancia: 8mH
• Inercia: 1,5 kg*m ² *10 ^-4
• Polos: 10
• Codificador: Codificador magnético de 23 bits
• Clasificación IP: IP67
• Longitud del cable: 1,5m (las longitudes opcionales son 3m, 5m, 10m)
• Diámetro del eje: 19mm
• Peso total: 2,12kg
