Kit de servomotor de CA de 400W serie T7 EtherCAT 3000rpm 1,27Nm Codificador de 23bits IP67

Interrumpido

Kit de servomotor de CA de 400W serie T7 EtherCAT 3000rpm 1,27Nm Codificador de 23bits IP67

0 Comentarios - Escribir Comentario

M$0.00

En stock: 1
Modelo: T7-EC400H2A1-M23
Peso bruto: 2.78kg
Certificado: ISO, CE

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

¿Qué significa «producto usado»?

Para clientes en EE. UU., Reino Unido, UE, Australia y Rusia, priorice la selección de un almacén local. Para la UE, elija el almacén alemán.
Los beneficios de esta selección incluyen tiempos de entrega más rápidos y costos generales más bajos, ya que no se incurre en derechos de aduana.

Los servomotores de CA de 23 bits, 1,27Nm, 3000rpm y 400W de la serie T7 son servomotores de CA digitales de alto rendimiento EtherCAT diseñados para el control de par, velocidad y posición de alta precisión, lo que proporciona una solución perfecta para diversas aplicaciones, detección de fallas y manejo de errores que hace que la comunicación sea más confiable a largas distancias. Mediante el uso de protocolos de comunicación EtherCAT, las conexiones entre el dispositivo maestro y las estaciones esclavas se pueden realizar utilizando solo cables LAN.
Combinado con abundantes funciones como el chip de procesamiento de señal digital (DSP) y el módulo de alimentación inteligente (IPM), etc., y con una resolución de codificador de 23 bits, puede proporcionar a las máquinas un rendimiento inteligente.
Los servomotores utilizan rotores de imanes permanentes de neodimio, hierro y boro de tierras raras, proporcionan características de alta densidad de par, pares de torsión elevados, bajo nivel de ruido, bajo aumento de temperatura y menor consumo de corriente.

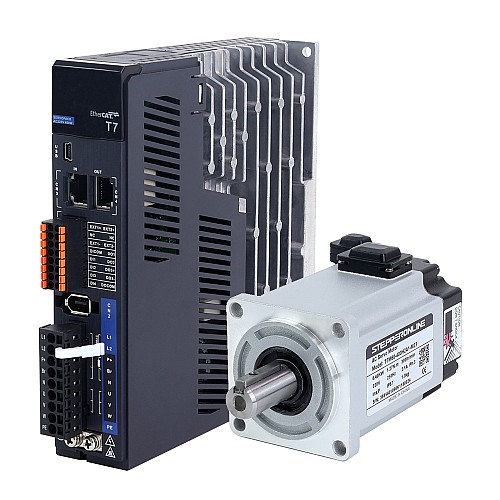

Artículos del kit

1 x T7-400EC: controlador EtherCAT de servomotor de CA de 400W
1 x T7M60-400H2A1-M23: Servomotor de CA de 400W, 3000rpm, 1,27Nm, codificador de 23 bits IP67

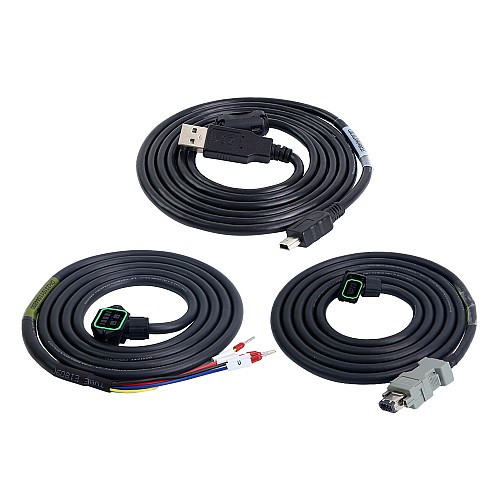

1 x CMST1M5-2: Cable de motor de 1,5m con conector IP67
1 x CEST1M5-2: Cable codificador de 1,5m con conector IP67
1 x cable de depuración del servocontrolador

Especificación del servocontrolador

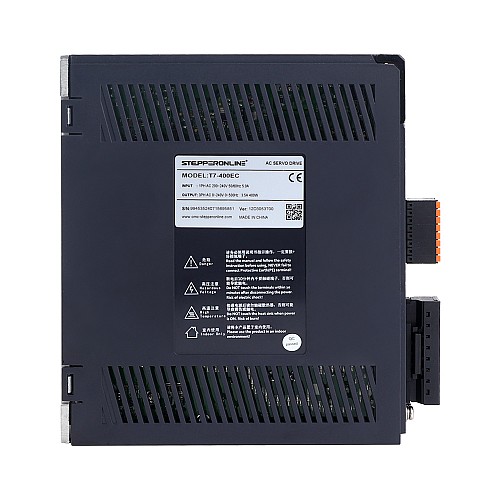

Número de pieza: T7-400EC
Comunicación EtherCAT
Entrada de sonda
4 entradas y 3 salidas
Tensión nominal 220VAC monofásica
Potencia nominal 400W
Codificador de 23 bits disponible
Identificación automática del motor
Dimensión: 40*175*156mm
Modo de control: modo de posición, modo de velocidad, modo de torsión

Especificación del servomotor

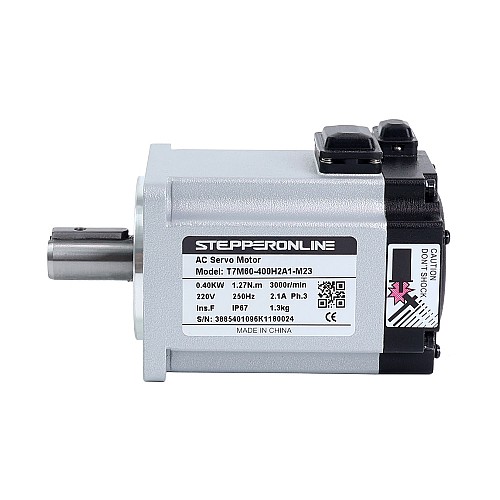

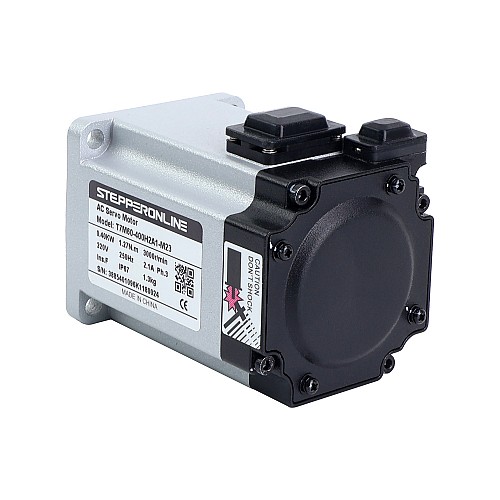

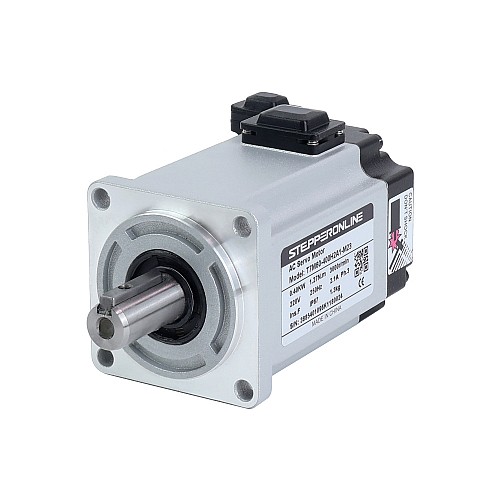

Número de pieza: T7M60-400H2A1-M23
Voltaje nominal: 220VAC
Potencia nominal: 400W
Par nominal: 1,27Nm
Par máximo: 3,81Nm
Velocidad nominal: 3000rpm
Velocidad máxima: 5000rpm
Corriente nominal: 2.1A
Corriente máxima: 6.5A
Constante de par: 0,645 Nm/A
Constante EMF posterior: 39V/krpm
Resistencia: 5.7ohm
Inductancia: 12mH
Inercia: 0,56 kg*m ² *10 ^-4
Polos: 10
Codificador: Codificador magnético de 23 bits
Clasificación IP: IP67
Longitud del cable: 1,5m (las longitudes opcionales son 3m, 5m, 10m)
Diámetro del eje: 14mm
Peso total: 1,3kg

Nota: El codificador de 23 bits se puede utilizar como absoluto o incremental. Si espera utilizar un codificador multivueltas de 23 bits como codificador absoluto, utilice el cable del codificador absoluto CEAST1M5-2 y la comunicación RS485 para el control. Además, el cable del codificador absoluto CEAST1M5-2 también se puede utilizar como incremental.

Por algunas razones, hemos suspendido la producción y venta de este producto y no se puede pedir este producto. Los productos alternativos son A6-EC400H2A1-M17.

Especificación Eléctrica
Con freno	No
Modos de control	EtherCAT
Par máximo(Nm)	3.81
Par nominal(Nm)	1.27
Potencia nominal(W)	400
Resolución del codificador	23bit
Tipo de codificador	Magnético Incremental
Velocidad máxima(rpm)	5000
Velocidad nominal(rpm)	3000
Voltaje de entrada(V)	220VAC
Especificación Física
Clasificación del IP	67
Diámetro del eje(mm)	14
Enchufe de aviación o no	No
Integrado o no	No
Método de inventario	Inventario dedicado
Tamaño(mm)	60 x 60

File	Size
T7M60-400H2A1-M23.pdf	190.35KB	Download
T7_Servo_Quick_Start.pdf	1.27MB	Download
MotionStudio_Neutral_v1.4.10.zip	19.85MB	Download
T7_Simple_Manual.pdf	741.05KB	Download
T7M60-400H2A1-M23.STEP	3.63MB	Download
T7-400EC.stp	17.09MB	Download
T7-EC_V1.04.xml	163.14KB	Download
T7_Servo_Full_Manual.pdf	16.01MB	Download
