Kit de servomotor de CA de 1000W serie T7 EtherCAT 3000rpm 3,18Nm Codificador de 23bits IP67

Los servomotores de CA de 23 bits, 1000 W, 3000 rpm y 3,18 Nm de la serie T7 son servomotores de CA digitales de alto rendimiento EtherCAT diseñados para el control de posición, velocidad y par de alta precisión, lo que proporciona una solución perfecta para diversas aplicaciones, detección de fallas y manejo de errores que hace que la comunicación sea más confiable a largas distancias. Mediante el uso de protocolos de comunicación EtherCAT, las conexiones entre el dispositivo maestro y las estaciones esclavas se pueden realizar utilizando solo cables LAN.
Combinado con abundantes funciones como el chip de procesamiento de señal digital (DSP) y el módulo de alimentación inteligente (IPM), etc., y con una resolución de codificador de 23 bits, puede proporcionar a las máquinas un rendimiento inteligente.
Los servomotores utilizan rotores de imanes permanentes de neodimio, hierro y boro de tierras raras, proporcionan características de alta densidad de par, pares de torsión elevados, bajo nivel de ruido, bajo aumento de temperatura y menor consumo de corriente.

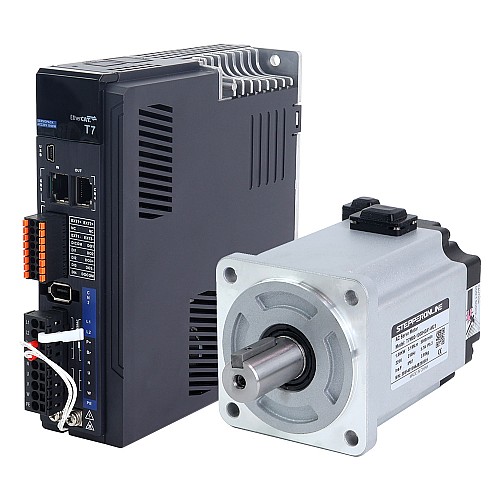

Artículos del kit

• 1 x T7-1000EC: controlador EtherCAT de servomotor de CA de 1000W
• 1 x T7M80-1000H2A1-M23: Servomotor de CA de 1000W, 3000rpm, 3.18Nm, codificador de 23 bits IP67
• 1 x CMST1M5-2: Cable de motor de 1,5m con conector IP67
• 1 x CEST1M5-2: Cable codificador de 1,5m con conector IP67
• 1 x cable de depuración del servocontrolador

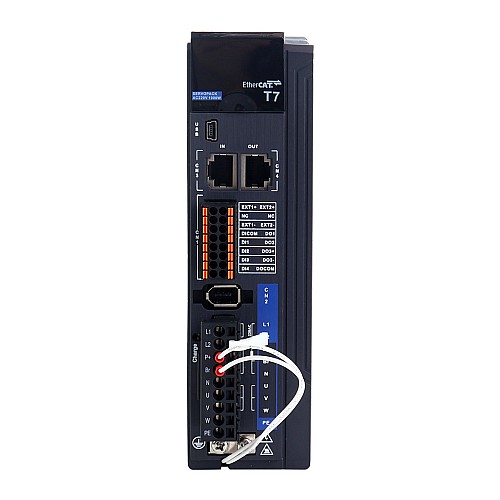

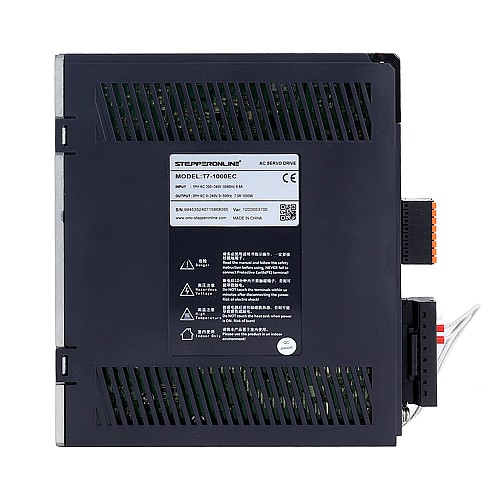

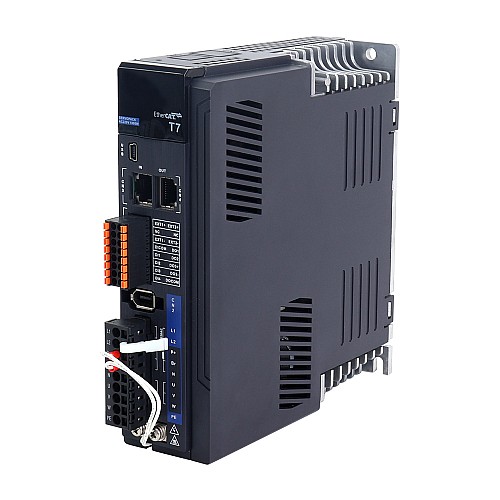

Especificación del servoDriver

• Número de pieza: T7-1000EC
• Comunicación EtherCAT
• Entrada de sonda
• 4 entradas y 3 salidas
• Tensión nominal 220VAC monofásica
• Potencia nominal 1000W
• Codificador de 23 bits disponible
• Identificación automática del motor
• Dimensión: 50*175*156mm
• Modo de control: modo de posición, modo de velocidad, modo de torsión

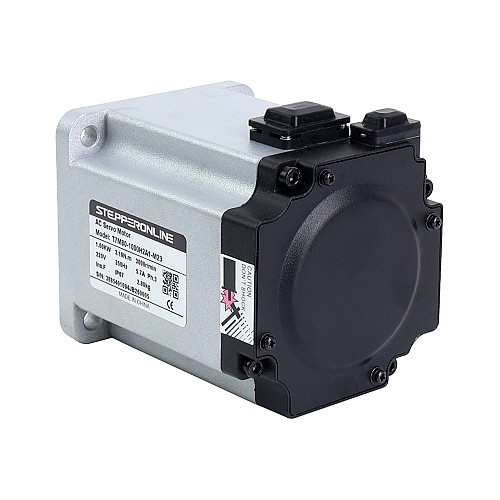

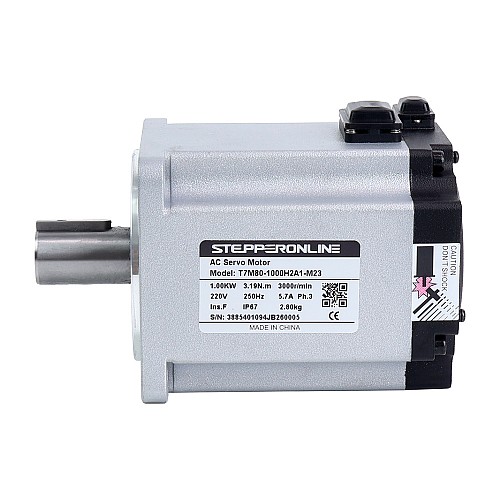

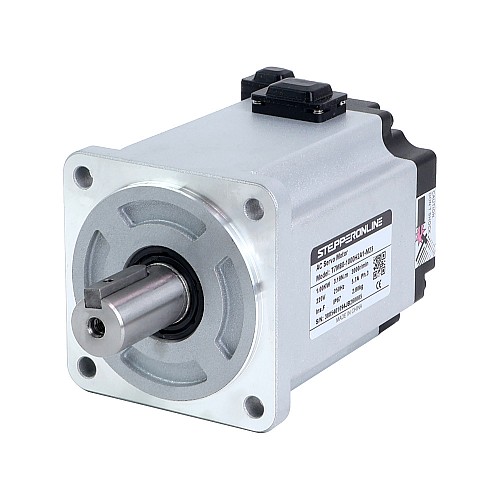

Especificación del servomotor

• Número de pieza: T7M80-1000H2A1-M23
• Voltaje nominal: 220VAC
• Potencia nominal: 1000W
• Par nominal: 3,18Nm
• Par máximo: 9,54Nm
• Velocidad nominal: 3000rpm
• Velocidad máxima: 5000rpm
• Corriente nominal: 5.7A
• Corriente máxima: 17.7A
• Constante de par: 0,56Nm/A
• Constante EMF posterior: 38,3V/krpm
• Resistencia: 1.08ohm
• Inductancia: 5,6mH
• Inercia: 2,0 kg*m ² *10 ^-4
• Polos: 10
• Codificador: Codificador magnético de 23 bits
• Clasificación IP: IP67
• Longitud del cable: 1,5m (las longitudes opcionales son 3m, 5m, 10m)

• Diámetro del eje: 19mm
• Peso total: 2,8kg
