Kit de controlador y Motor BLDC 67W 24V 4000RPM 0.16Nm(22.66oz.in)

0 Comentarios - Escribir Comentario

M$0.00

En stock: 1
Modelo: K-510B24-67W
Peso bruto: 0.93kg
Certificado: ISO, CE

Vendidos: 16

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

Este producto tiene una cantidad mínima de 999

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

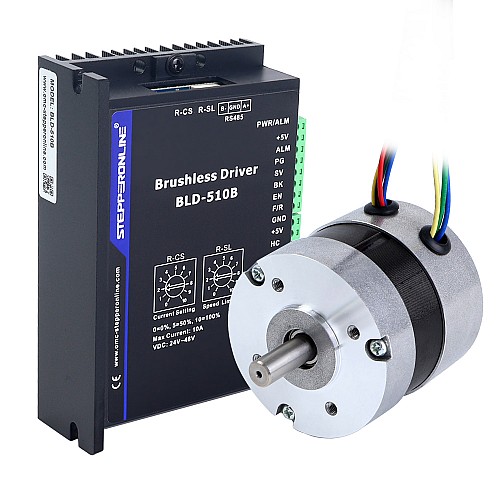

Este kit incluye:

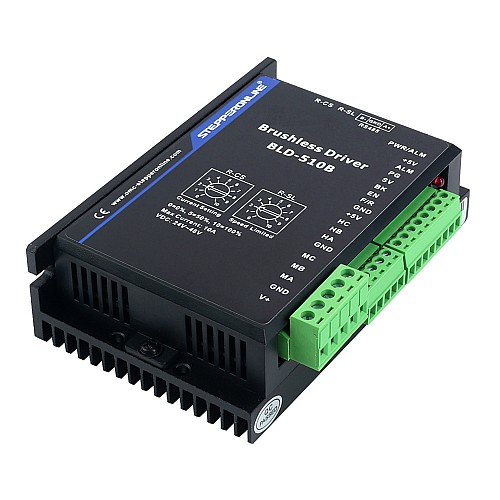

1 x BLD-510B: Controlador de motor CC digital sin escobillas 12V-48V CC máx. 15,0A 400W

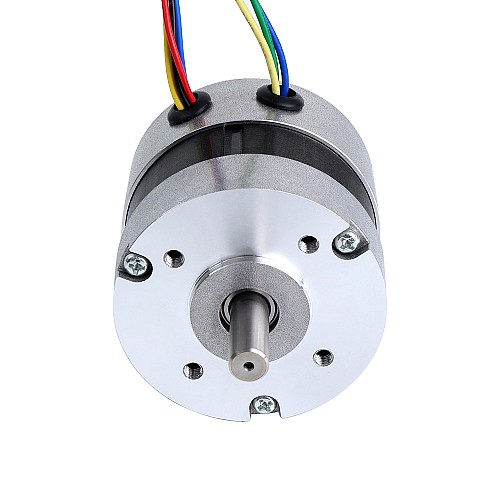

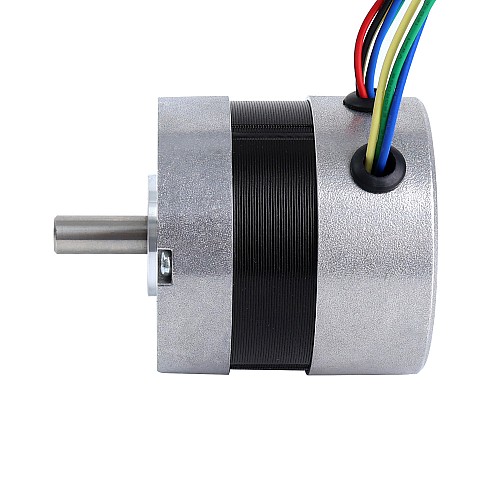

1 x 57BLY54-24-01: Motor CC sin escobillas de 24V, 4000 RPM, 0,16Nm, 67W, 4,1A, Ф57 x 53,5mm

Especificación del motor

Número de pieza del fabricante: 57BLY54-24-01
Fase: 3
Polacos: 4
Resistencia/Línea: 0,6ohms ± 10%
Inductancia/Línea: 1,4mH@1kHz ± 20%
Tensión nominal: 24VCC
Velocidad sin carga: 5100 ± 10%RPM
Par nominal: 0,16Nm(22,66oz.in)
Velocidad nominal: 4000 RPM ± 10%
Corriente nominal: 4,1A
Potencia nominal: 67W
Constante contra EMF: 3,4Vrms/krpm ± 5%
Clase de aislamiento: B 130°C[266°F]
Resistencia de aislamiento: >50MΩ MIN@600VDC
Tamaño del marco: Φ57mm
Longitud del cuerpo: 53,5mm
Diámetro del eje: Φ8mm
Longitud del eje: 21mm
Número de cables de fase: 3
Número de conductores de sala: 3
Longitud del cable: 300mm
Sensor: Sensor Hall

Conexión

U	V	W	+5V	GND	A	B	C
Amarillo	Verde	Marrón	Rojo	Negro	Amarillo	Gris	Azul

Especificación del controlador

Parámetros	BLD-510B
Voltaje de entrada (VCC)	12	24	36	48
Corriente de salida continua (A)	10.0	8.3	5.5	8.3
Potencia de salida nominal (W)	120	200	200	400
Corriente máxima (A)	15.0

La fuente de alimentación recomendada es S-100-24.

Tipo de producto
Tipo de producto	Motor BLDC
Especificación Eléctrica
Corriente nominal(A)	4.1
Nº de fase	3
Par nominal(Nm)	0.16
Potencia nominal(W)	67
Tensión nominal(V)	24
Velocidad nominal(rpm)	4000
Especificación Física
Diámetro del eje(mm)	8
Longitud del eje(mm)	21
Método de inventario	Inventario dedicado
Tamaño(mm)	Nema 23 (Φ57)
Tipo de eje de salida	O

File	Size
57BLY54-24-01_Full_Datasheet.pdf	219.94KB	Download
stepperonline_bldc_software_V2.7.zip	26.54KB	Download
BLD-510B_Manual.pdf	728.14KB	Download
