Kit CNC paso a paso de circuito cerrado de 1 eje serie TP 48Ncm(67.97oz.in) Motor Nema 17

• 1 x 17E1K-05: Motor paso a paso de circuito cerrado Nema 17 de la serie P 48Ncm/67.97oz.in con codificador 1000CPR
• 1 x CL42T-V41: Drivers paso a paso de circuito cerrado V4.1 0-3.0A 24-48VDC para motor paso a paso Nema 11, 14, 17

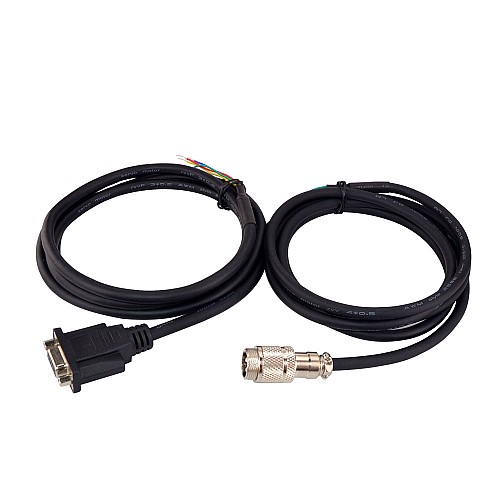

• 1 x CE2M: Cable de extensión de codificador de 1,7m(67") de largo para motor paso a paso de circuito cerrado
• 1 x CM2M-20:  Cable de extensión de motor AWG20 de 1,7m (67") de largo con enchufe de aviación GX16
• 1 x CABLE-PC-1: cable de depuración RS232

Especificación del motor

• Número de parte: 17E1K-05
• Número de fase: 2
• Par de sujeción: 48Ncm (67,9oz.in)
• Corriente nominal/fase: 2,0A
• Resistencia de fase: 1,35ohmios
• Inductancia: 2,8mH ± 20%(1KHz)
• Tamaño del marco: 42 x 42mm
• Longitud del cuerpo: 68mm
• Diámetro del eje: Φ5mm
• Longitud del eje: 24mm
• Longitud del eje de corte en D: 15mm
• Longitud del cable: 270 mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

• Tipo de circuito de salida: tipo diferencial
• Canales de señal de salida: 2 canales
• Voltaje de suministro mínimo: 5V
• Voltaje de suministro máx.: 5V
• Alto voltaje de salida: <4V
• Bajo voltaje de salida: ＜1V

Especificación del Drivers

• Corriente máxima de salida: 0 ~ 3A
• Voltaje de entrada: +24~48VDC (típico 24VDC)
• Corriente de señal lógica: 7 ~ 16mA (típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Interfaz de depuración RS232 disponible
• Bajo nivel de ruido y vibración, movimiento suave
• Protecciones por sobretensión, sobrecorriente y error de seguimiento de posición

Conexión de motor y codificador

Conexión del cable de extensión del motor

Conexión del cable de extensión del codificador
