Kit CNC paso a paso de 1 eje 8.5Nm (1204oz.in) Motor paso a paso Nema 34 y Driver

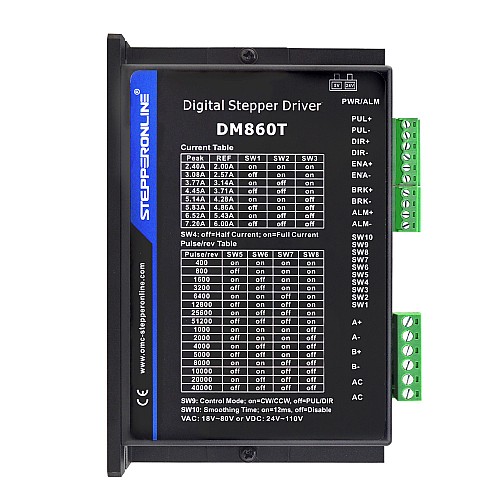

• 1 x Digital Stepper Drive 2.4-7.2A 18-80VAC o 24-110VDC para motor Nema 34

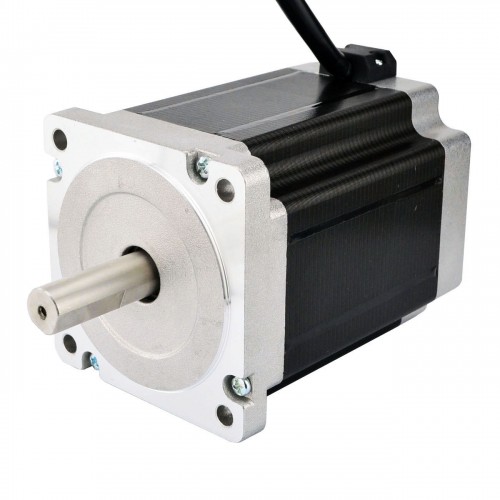

• 1 x Motor paso a paso CNC Nema 34 de doble eje 8.5Nm (1204oz.in) 5A 86x114mm

Especificación del motor

• Número de pieza del fabricante: 34HS46-5004D
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8 grados
• Par de retención: 8,5 Nm (1204 oz.in)
• Corriente nominal/fase: 5A
• Resistencia de fase: 1 ohmios
• Inductancia: 11mH ± 20%(1KHz)
• Tamaño del marco: 86 x 86 mm
• Longitud del cuerpo: 114 mm
• Diámetro del eje: Φ14 mm
• Longitud del eje: 37 mm
• Longitud del corte en D: 25 mm
• Número de clientes potenciales: 4
• Longitud del cable: 300 mm
• Peso: 3,6 kg

Conexión

Especificación del Driver

• Anti-Resonance proporciona un par óptimo y anula la inestabilidad de rango medio
• Tecnología de autoidentificación de motores y autoconfiguración de parámetros, ofrece respuestas óptimas con diferentes motores
• Multi-Stepping permite una entrada de paso de baja resolución para producir una salida de micropaso más alta, por lo que ofrece un movimiento del motor más suave
• 16 resoluciones de micropasos seleccionables, incluidas 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Arranque suave sin "salto" cuando se enciende
• Voltaje de entrada 18-80VAC o 24-110VDC
• 8 picos de corriente seleccionables, incluidos 2,40 A, 3,08 A, 3,77 A, 4,45 A, 5,14 A, 5,83 A, 6,52 A, 7,20 A
• Frecuencia de entrada de pulsos de hasta 200 KHz, compatible con TTL y entrada ópticamente aislada
• Reducción automática de corriente inactiva
• Adecuado para motores de 2 y 4 fases
• Soporta modos PUL/DIR y CW/CCW
• Protección contra sobretensión y sobrecorriente
