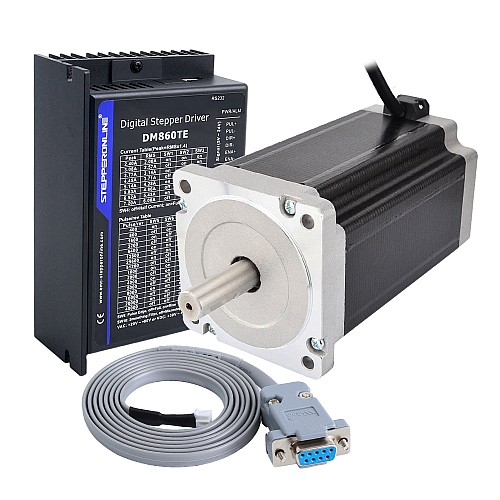

Kit CNC de motor paso a paso TES Serie 1 Eje 13Nm(1840,95oz.in) Motor paso a paso Nema 34 y Controlador DM860TE

• 1 x DM860TE: TE Series Driver de motor paso a paso digital 2,4-7,2A 20-80VAC/30-100VDC para motor Nema 34
• 1 x 34HS59-5004S: Motor paso a paso CNC Nema 34 de alto par 13Nm(1840,95oz.in) 5A 86x86x150mm
• 1 x CABLE-PC-1: Cable de depuración RS232

Especificación del motor

• Número de pieza del fabricante: 34HS59-5004S
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8grados
• Par de retención: 13Nm(1840,95oz.in)
• Corriente nominal/fase: 5A
• Resistencia de fase: 1ohmios
• Inductancia: 11mH±20%(1KHz)
• Tamaño del marco: 86 x 86mm
• Longitud del cuerpo: 151.5mm
• Diámetro del eje: Φ14mm
• Longitud del eje: 37mm
• Longitud del corte en D: 25mm
• Número de clientes potenciales: 4
• Longitud del cable: 500mm
• Peso: 5,0kg

Conexión

Especificación del Driver

• Corriente pico de salida: 2,4~7,2A(2,0~6,0 RMS)
• Voltaje de entrada: 20~80V CA / 30~100V CC
• Voltaje de entrada lógica: 5~24VCC
• Corriente de entrada lógica: 7~20mA
• Frecuencia de entrada de pulsos: 0~200kHz
• Ancho de pulso: 2,5µs
• Resistencia de aislamiento: 500MΩ
• Detección de circuito abierto en el devanado del motor
• Entradas ópticamente aisladas con 5V a 24V
• Solo admite pulso único
• Reducción automática de corriente en reposo
• Adecuado para motores de 2 fases y 4 fases
• Admite modos PUL/DIR y CW/CCW
• Protección contra sobretensión y sobrecorriente
• Arranque suave sin "saltos" al encender
• La Anti-Resonancia proporciona par óptimo y anula la inestabilidad de rango medio
• Frecuencia de entrada de pulsos de hasta 200 kHz, compatible con TTL y entrada ópticamente aislada
• 8 corrientes pico seleccionables: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Tecnología de autoidentificación del motor y autoconfiguración de parámetros, ofrece respuestas óptimas con diferentes motores
• La multi-microstepping permite que una entrada de paso de baja resolución produzca una salida de micropaso más alta, lo que ofrece un movimiento del motor más suave
• 16 resoluciones de micropaso seleccionables: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
