Kit de motor de 3 ejes de la serie YS 12,0Nm(1699,34oz.in) motor Nema 34 y controlador & Transformador CA

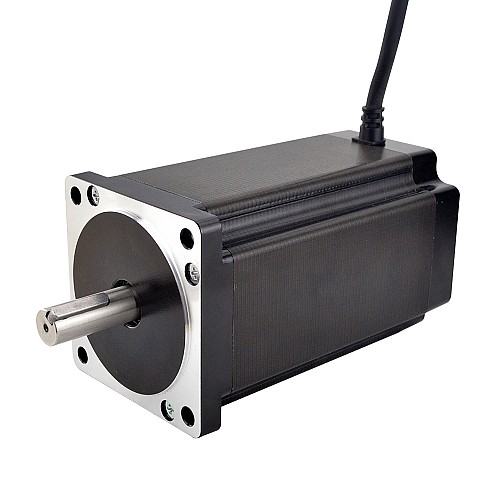

• 3 x 34HS59-6004S: Motor paso a paso Nema 34 serie S bipolar 1,8 grados 12,0Nm(1699,34oz.in) 6,0A 86 x 86 x 151,5mm 4 cables
• 3 x DM860Y: controlador paso a paso digital serie Y 2,4-7,2A CA 18V-80V/CC 36V-110V para motor Nema 34
• 1 x TR800-A70-A220: transformador de control cuadrado monofásico de 800VA 220VAC a 3 x 70VAC 50/60Hz

Especificaciones del motor

• Número de pieza del fabricante: 34HS59-6004S
• Número de fases: 2
• Motor paso a paso Ángulo: 1,8 grados
• Par de retención: 12,0Nm(1699,34oz.in)
• Corriente nominal/fase: 6,0A
• Resistencia de fase: 0,7ohms ± 10%
• Inductancia: 7,9mH ± 20%(1kHz)
• Clase de aislamiento: B 130°C [266°F]
• Tamaño del marco: 86 x 86mm
• Longitud del cuerpo: 151,5mm
• Diámetro del eje: Φ14mm
• Longitud del eje: 37mm
• Longitud del eje de la ranura de chaveta: 25mm
• Número de cables: 4
• Longitud del cable: 500mm

Especificaciones del controlador

• Corriente pico de salida: 2,4 - 7,2A (2,0 ~ 6,0RMS)
• Corriente de señal lógica: 7 - 15mA(típicamente 10mA)
• Frecuencia de entrada de pulso: 0 - 200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ
• Voltaje de entrada: CA 18V ~ 80V/CC 36V-110V (la alimentación CC +/- se puede conectar en cualquier orden)

Especificaciones del transformador

• Número de pieza: TR800-A70-A220
• Fase: única Fase
• Potencia: 800VA
• Tensión nominal primaria: 3 x 70VAC
• Tensión de carga: 220VAC ± 5%
• Frecuencia: 50/60Hz
• Estructura de la bobina: cuadrada
• Clase de aislamiento: Clase B(130℃)
• Tamaño del marco: 151 x 125 x 148mm
• Distancia del orificio de instalación: 126 x 104mm

Conexión
