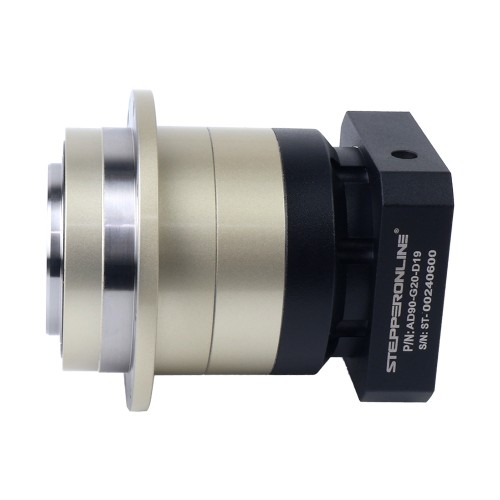

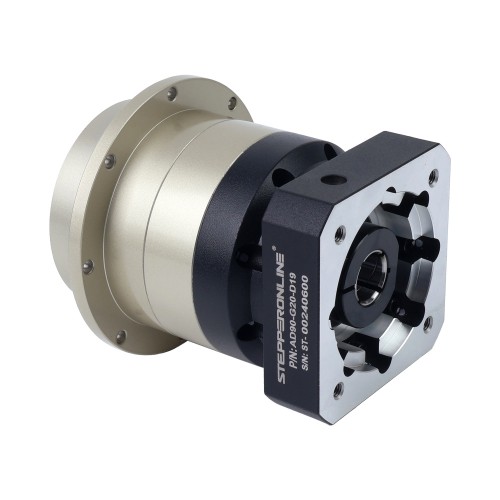

Juego de Caja de cambios planetaria helicoidal 20:1 serie AD 90mm 7arcmin para servomotores IP65

Esta caja de cambios planetaria helicoidal ofrece una relación de transmisión de 20:1 con un juego de 7arc-min. Está diseñado para servomotores con un tamaño de 80mm y un diámetro de eje de entrada de 19mm y se suministra con una brida para que su motor pueda conectarse fácilmente directamente a la salida.
Esta caja de cambios está diseñada para entornos hostiles con un alto grado de protección de IP65 y cuenta con engranajes helicoidales para un funcionamiento suave y silencioso con alto torque y precisión. Además, el diseño ofrece una alta capacidad de carga para aplicaciones exigentes como líneas de producción automatizadas, máquinas de embalaje, máquinas textiles, etc.

Especificaciones de la caja de cambios

• Número de pieza: AD90-G20-D19
• Tipo de caja de cambios: Helicoidal Caja de cambios
• Material del engranaje: Acero aleado
• Relación de transmisión: 20:1
• Eficiencia: 94%
• Juego en vacío: 7arc-min
• Velocidad de entrada nominal: 4000rpm
• Velocidad máxima de entrada: 8000rpm
• Par máximo permitido: 130Nm(1150,06lb-in)
• Momento de par permitido: 390Nm(3451,79lb-in)
• Carga axial máxima del eje: 2850N
• Momento de flexión máximo: 235N
• Clasificación de impermeabilidad: IP65
• Vida útil: 20000 horas

Especificaciones físicas

• Tamaño del marco: 90 x 90mm
• Longitud de la caja de cambios: 139mm

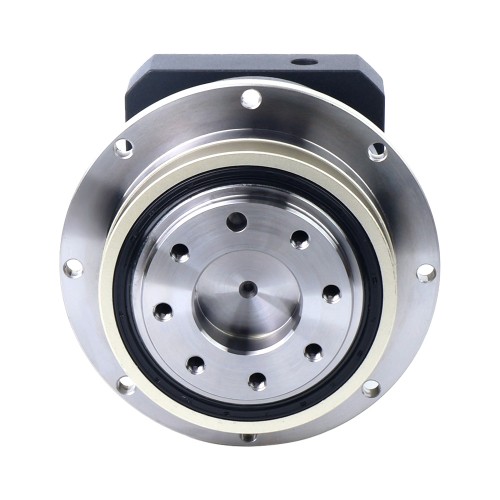

• Diámetro de la brida de salida: Φ63mm
• Diámetro del eje de entrada: Φ19mm
• Longitud del eje de entrada: máx. 45mm
