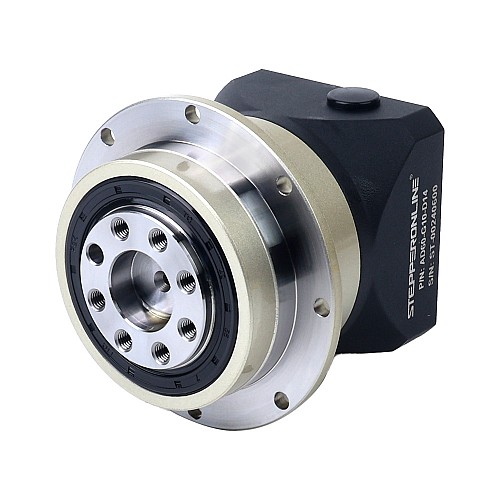

Juego de Caja de cambios planetaria helicoidal 10:1 serie AD 60mm 3arcmin para servomotores IP65

Esta caja de cambios planetaria helicoidal ofrece una relación de transmisión de 10:1 con un juego de 3arcmin. Está diseñado para servomotores con un tamaño de 60mm y un diámetro de eje de entrada de 14mm y se suministra con una brida para que su motor pueda conectarse fácilmente directamente a la salida.
Esta caja de cambios está diseñada para entornos hostiles con un alto grado de protección de IP65 y cuenta con engranajes helicoidales para un funcionamiento suave y silencioso con alto torque y precisión. Además, el diseño ofrece una alta capacidad de carga para aplicaciones exigentes como líneas de producción automatizadas, máquinas de embalaje, máquinas textiles, etc.

Especificaciones de la caja de cambios

• Número de pieza: AD60-G10-D14
• Tipo de caja de cambios: Helicoidal Caja de cambios
• Material del engranaje: Acero aleado
• Relación de transmisión: 10:1
• Eficiencia: 97%
• Juego en vacío: 3arcmin
• Velocidad de entrada nominal: 3000rpm
• Velocidad máxima de entrada: 6000rpm
• Par máximo permitido: 18Nm(159,31lb-in)
• Momento de par permitido: 80Nm(708,06lb-in)
• Carga axial máxima del eje: 1050N
• Momento de flexión máximo: 125N
• Clasificación de impermeabilidad: IP65
• Vida útil: 20000 horas

Especificaciones físicas

• Tamaño del marco: 60 x 60mm
• Longitud de la caja de cambios: 81.5mm
• Diámetro de la brida de salida: Φ40mm
• Diámetro del eje de entrada: Φ14mm
• Longitud del eje de entrada: máx. 30mm
