DSY Serie 100W CANopen DC Servomotor 24-70VDC 0,318Nm 3000rpm 17-Bit Incrementele Encoder IP65

0 Comentarios - Escribir Comentario

M$4,545.20

5 o más M$3,351.40

10 o más M$3,160.00

50 o más M$2,989.20

100 o más M$2,835.80

In Stock: 10000
Model: DSY-C100L2A2-M17S
Gross Weight: 1.70kg
Certificated: ISO, CE

Sold: 8

Haga clic en país para stock en directo

Enviado desde

China

Alemania

Cant

Comprar

Pregunta

Agregar a la Lista de Deseos Comparar este Producto

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes en EE. UU., Reino Unido, UE, Australia y Rusia: Elijan primero los almacenes locales (almacén alemán para la UE). Esto garantiza una entrega más rápida y evita aranceles aduaneros, lo que reduce los costos totales.

Este es el último sistema servo DC de la serie DSY, que incluye un motor servo de 48VDC 100W y un controlador servo CANopen de 24-70VDC 200W. El motor ofrece un par nominal de 0,318Nm, un par máximo de 0,954Nm y una velocidad nominal de 3000rpm.
El sistema servo DSY-C admite comunicación CANopen, con mecanismos integrados de detección y retransmisión de errores. En comparación con RS485, ofrece tiempos de respuesta más rápidos, mayor inmunidad al ruido y soporte para redes multi-maestro.
Ideal para una amplia gama de aplicaciones, este sistema servo es especialmente adecuado para robots móviles (AMR, AGV), robots de servicio, robots especializados, logística y almacenamiento, sistemas de clasificación, dispositivos médicos, instrumentos de precisión y la industria textil ligera, donde las restricciones de voltaje y tamaño son críticas.

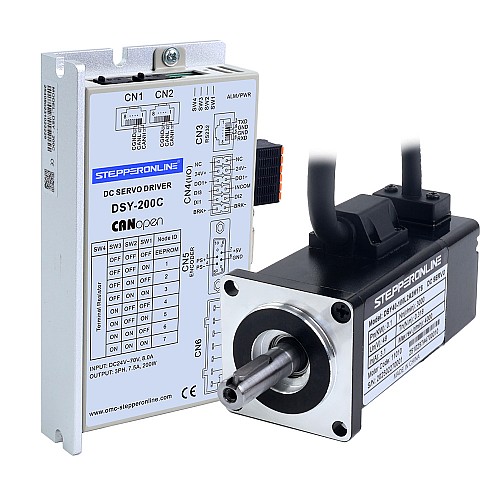

Contenido del Kit

1 x DSY-200C: Controlador servo DC CANopen 200W

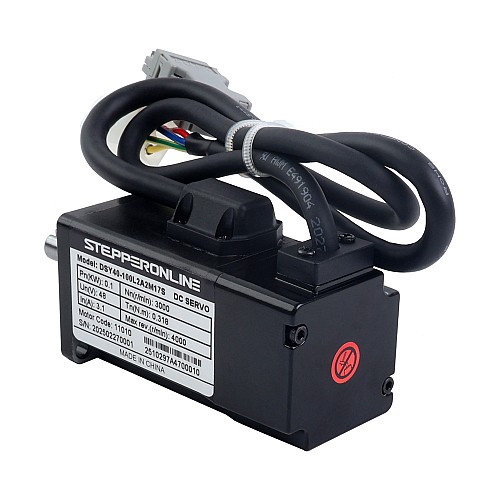

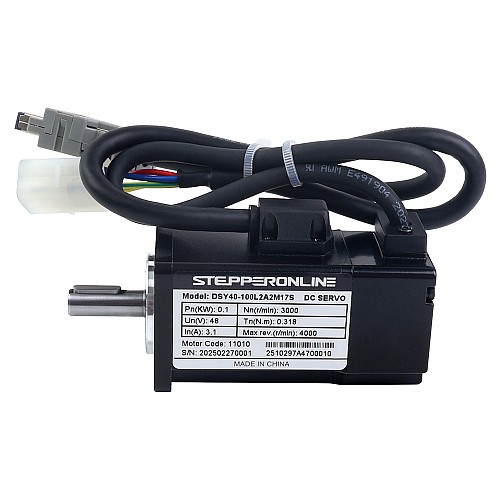

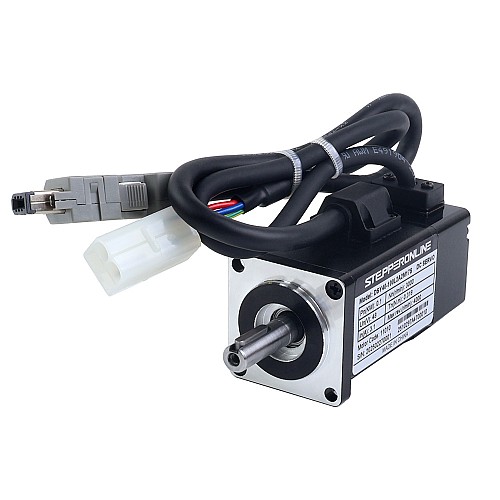

1 x DSY40-100L2A2M17S: Motor servo DC 100W 48V 3000rpm 0,318Nm Encoder 17 bits IP65

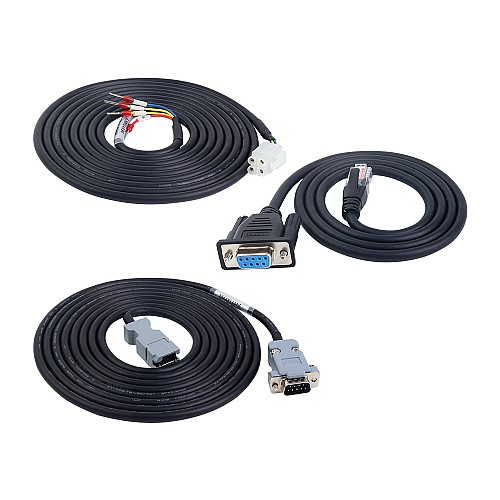

1 x P1-DS-03P08M: Cable de motor 3,0m
1 x E2-DS-03AM: Cable de encoder 3,0m
1 x RS232-5: Cable de depuración 1,0m

Especificaciones del Controlador Servo

Número de parte: DSY-200C
Método de control: CANopen
Corriente de salida continua: 7,5A
Corriente de salida máxima: 24,0A
Entrada de alimentación: 24-70VDC
Potencia nominal: 200W
Dimensiones: 141*75,5*25,4mm

Especificaciones del Motor Servo

Número de parte: DSY40-100L2A2M17S
Potencia nominal: 100W
Tensión nominal: 48VDC
Par nominal: 0,318Nm
Par máximo: 0,954Nm
Corriente nominal: 3,1A
Velocidad nominal: 3000rpm
Constante de par: 0,10N.m/A
Resistencia línea-línea: 2,10Ω ± 10%
Inductancia línea-línea: 1,60mH ± 20%
Inercia: 0,046kg*m²*10^-4
Encoder: Encoder incremental magnético 17 bits single-turn
Polos: 10
Grado de protección: IP65
Diámetro del eje: 8mm
Longitud del cable: 3m (opciones: 1,5m y 5m)

Descargue el software de depuración para servos serie DSY aquí.

Para obtener más información sobre las diferencias entre todos los servomotores vendidos en STEPPERONLINE, consulte este artículo.

El software de depuración serie DSY de STEPPERONLINE fue desarrollado y probado en Windows 10. Usar otras versiones de Windows puede causar problemas de compatibilidad (ej. texto distorsionado) o afectar la funcionalidad del software.

Especificación Eléctrica
Con freno	No
Modos de control	CANopen
Par máximo(Nm)	0.954
Par nominal(Nm)	0.318
Potencia nominal(W)	100
Resolución del codificador	17bit
Tensión nominal(V)	48VDC
Tipo de codificador	Magnético Incremental
Velocidad máxima(rpm)	4000
Velocidad nominal(rpm)	3000
Voltaje de entrada(V)	24 - 70VDC
Especificación Física
Clasificación del IP	65
Diámetro del eje(mm)	8
Enchufe de aviación o no	No
Integrado o no	No
Método de inventario	Inventario dedicado
Tamaño(mm)	40 x 40

File	Size
DSY40-100L2A2M17S_Full_Datasheet.pdf	131.88KB	Download
DSY40-100L2A2M17S.STEP	1.42MB	Download
DSY-200C.STEP	16.54MB	Download
DSY-C_Series_Low_Voltage_Servo_Drive_User_Manual(V1.0).pdf	12.31MB	Download
DSY-C.EDS	36.81KB	Download
