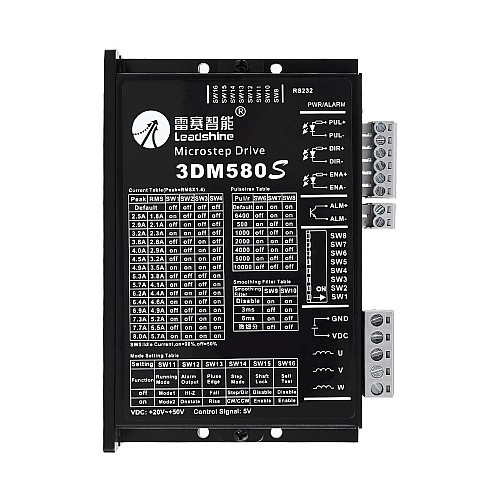

Drivers para motores digital trifásico Leadshine 0.5-8.0A 20-50VDC para motor Nema 17, 23, 24, 34

Adecuado para una amplia gama de motores paso a paso, desde NEMA de tamaño de bastidor 17 a 34. Se puede utilizar en varios tipos de máquinas, como cortadoras láser, marcadores láser, mesas XY de alta precisión, etiquetadoras, etc. Sus características únicas hacen del 3DM580S una solución ideal para aplicaciones que requieren tanto suavidad a baja velocidad como rendimiento a alta velocidad.

Características clave

• Control de paso y dirección(PUL/DIR) o CW/CCW(pulso doble)
• Voltaje de suministro sugerido 20 - 50 VDC, hasta 74VDC
• Frecuencia de entrada de pulso máxima de 500KHz en ciclo de trabajo 50%
• Resoluciones de 8 micropasos de 200 a 10 000 a través de interruptores DIP o de 200 a 51 200 a través de software(aumento de 100)
• 16 configuraciones de corriente de salida de 2.1 - 8.0A a través de interruptores DIP, o 0.5 - 8.0A a través del software(aumento de 0.1)
• Suavizado de comandos de control configurable para reducir la vibración del motor
• Reducción de corriente inactiva a 50% o 90% de selección a través de SW5
• Práctico autodiagnóstico para un diagnóstico sencillo
• Dos modos de movimiento de baja velocidad suave y gran par de alta velocidad
• Antirresonancia para un par óptimo, movimiento extrasuave, bajo calentamiento y ruido del motor
• Arranque suave sin "salto" cuando se enciende
• Salida de fallo
• Protecciones contra sobretensión y sobrecorriente
• Certificado CE y compatible con RoHS

Especificaciones electricas

• Corriente de salida: 0,5 ~ 8,0A(5,7RMS)
• Voltaje de entrada: +20~74VCC(típico 24 - 48VCC)
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~500kHz
• Ancho de pulso mínimo: 1μS
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: 0℃ - 50℃
• Vibración: 10-55Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aprox. 250g(8,8oz)
