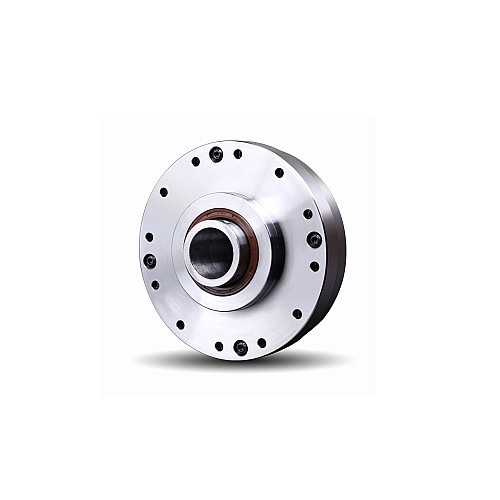

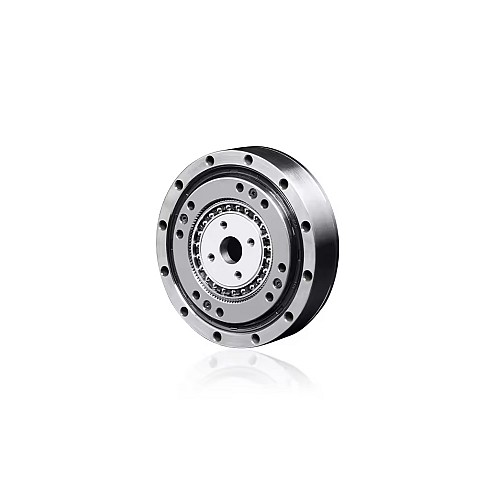

Caja de cambios armónica serie HHD Φ80mm Relación 100:1 Contragolpe 20arcsec Diámetro de entrada de 8mm

Esta Caja de cambios armónica tiene una Relación de transmisión de 100, un Tamaño del marco de Φ80mm y un Diámetro del eje de entrada de 8mm y un contragolpe máximo de 20arcsec.
La Serie HHD Caja de cambios armónicas utiliza una estructura de brida hueca ultrafina flexspline, la longitud axial se acorta en aproximadamente un 50% sin cambiar el rendimiento del producto. El lado de salida está equipado con un rodamiento de rodillos cruzados de alta rigidez..
Caracterizada por un diseño ultraplano, liviano y compacto, esta serie es ampliamente utilizada en robots humanoides, máquinas herramienta metálicas, equipos médicos, equipos de comunicación, etc.

Características clave

• Entrada y salida coaxiales
• Alta capacidad de par y alta rigidez
• Excelente precisión de posicionamiento y precisión de rotación
• Diseño de estructura compacto y simple con juego entre bajo y cero, conectado directamente al motor y fácil de instalar
• Estructura de brida hueca ultrafina, con rodamientos de rodillos cruzados de alta rigidez montados en el lado de salida

Especificaciones de la caja de cambios

• Número de pieza: HHD-17-100-I-D8
• Tipo de caja de cambios: Caja de cambios armónica
• Material del engranaje: Acero aleado
• Relación de transmisión: 100:1
• Juego en vacío: <=20arcsec
• Par nominal (velocidad de entrada 2000rpm): 16.00Nm(2265.79oz.in)
• Momento Par permitido: 71.00Nm(10054.43oz.in)
• Par máximo de arranque y parada: 37.00Nm(5239.63oz.in)
• Velocidad máxima de entrada permitida: 7300rpm
• Velocidad de entrada promedio permitida: 3500rpm
• Vida de servicio: 10000hours

Especificaciones físicas

• Tamaño del marco: Φ80mm
• Longitud de la caja de cambios: 18.5mm
• Tipo de eje de entrada: Chavetero
• Diámetro del eje de entrada: Φ8mm

Entorno operativo(Tj = 25℃/77℉)

• Temperatura ambiente: 0-40℃
• Sin salpicaduras de agua o aceite
• No exponer a gases corrosivos o explosivos
• Sin polvo como el polvo metálico
